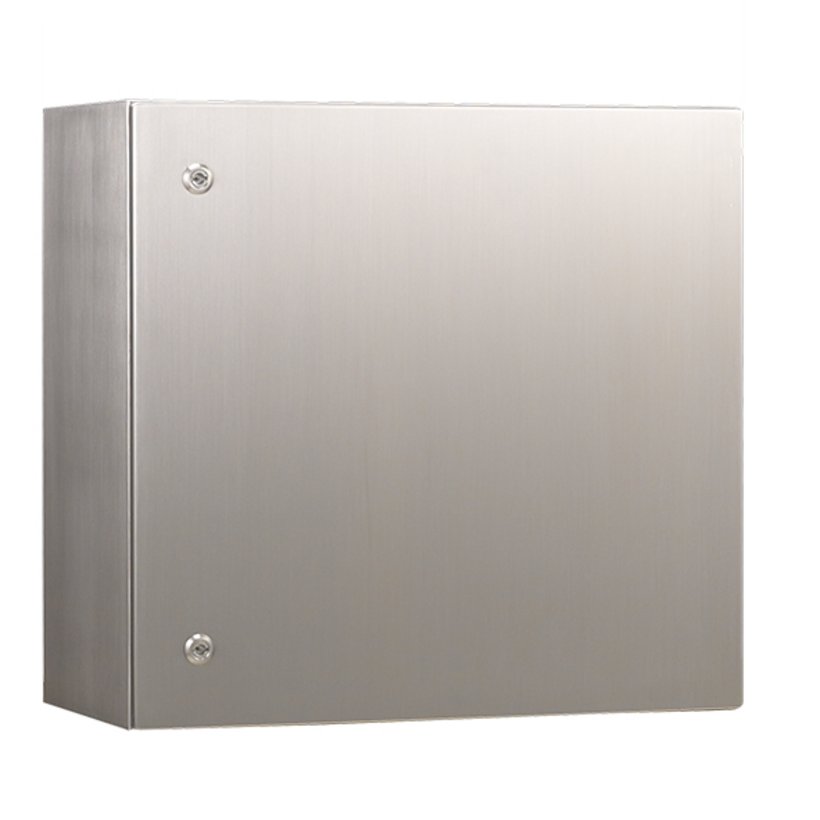

Wandgehäuse Serie 33 Edelstahl, 1-türig
Produktbeschreibung
Wandgehäuse eintürig. Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus
zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür
Tür mit nahtlos geschäumter Dichtung, Standardanschlag rechts, Anschlagwechsel durch Drehen des Gehäuses
Scharniere verdeckt liegend, aus Edelstahl, Öffnungswinkel 180°
Verschluss: bis H-400 mm mit 1 Drehriegel, ab H-401 mm mit 2 Drehriegel, ab H-801 mm mit 3-Punkt Schließung, Standard Betätigung 3 mm Doppelbart
Türen ab Höhe 400 mm beidseitig mit Verstärkungs-/Lochprofil Ø 4,2 mm im 25 mm Raster
Boden geschlossen
Montageplatte auf Bolzen M8x35 auf Rückwand befestigt, max. 10 mm tiefenverstellbar. Gekantete Montageplatte fix positioniert.
Wandbefestigung: Rückwand mit 4 Bohrungen Ø 9 mm für Montage der Wandbefestigungslaschen
Technische Daten
- Artikelnummer: 3351-8080-30-00
- Variante: ohne Montageplatte
- Material: Edelstahl
- Breite: 800 mm
- Höhe: 800 mm
- Tiefe: 300 mm
- Gewicht: 29.08 kg
- Blechstärke: Korpus: 1,5 mm
Tür: 1,5 mm - Maximale Einbautiefe: von T-16 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
- Schutzleiteranschluss: nach DIN EN 61439-1
- Oberfläche: Außen gebürstet
- Verschluss: komplett Edelstahl
- Zulassung: cULus
- Schutzart: IP66
Type 1, 2, 4X, 5, 12; Optional 3, 3R
Hinweis
- Schließung durch Kompaktgriff, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.
Lieferumfang
- Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.
Zubehör
Aufhalten
Öffnungsbegrenzer
![Türöffnungsbegrenzer Türöffnungsbegrenzer](/typo3conf/ext/haewa_sitepackage/Resources/Public/pics/blank.gif)
Türöffnungsbegrenzer
Oberfläche | verzinkt |
Material | Stahlblech |
Öffnungswinkel | entweder auf 90°, 105°, 120°, 140° |
Bewegen / Aufstellen
Befestigungsmaterial
Zubehör Gehäuse
Türen
![Ersatztür Gehäuse Serie 33 Edelstahl Ersatztür Gehäuse Serie 33 Edelstahl](/fileadmin/xmlimport/assets/IM0005066.jpg)
Ersatztür Gehäuse Serie 33 Edelstahl
Passend für Breite | 800 mm |
Passend für Höhe | 800 mm |
Material | Edelstahl |
Variante | 1-türige Einzeltür |
Schließung
Montageplatten
Beleuchtung
Erdung
![Kabel für Schutzleiteranschluss Kabel für Schutzleiteranschluss](/typo3conf/ext/haewa_sitepackage/Resources/Public/pics/blank.gif)
Kabel für Schutzleiteranschluss
Länge | 220 mm |
Bohrungsdurchmesser d | 6.5 mm |
Querschnitt | 6 mm² |
![Kabel für Schutzleiteranschluss Kabel für Schutzleiteranschluss](/typo3conf/ext/haewa_sitepackage/Resources/Public/pics/blank.gif)
Kabel für Schutzleiteranschluss
Länge | 370 mm |
Bohrungsdurchmesser d | 6.5 mm |
Querschnitt | 6 mm² |
Aufbewahrung
Universalzubehör
![Türschalter für Wandgehäuse Serie 33 / Standpult H335 Türschalter für Wandgehäuse Serie 33 / Standpult H335](/fileadmin/xmlimport/assets/IM0005432.jpg)
Türschalter für Wandgehäuse Serie 33 / Standpult H335
Kontakt | 1 Öffner, 1 Schließer |
Gehäuse und Deckel | Thermoplast, glasfaserverstärkt (UL 94-V0) |
Gebrauchskategorie | AC-15, Ue/le 240V/3A |
Bemessungsbetriebsspannung | Ue 240V |
Erdung
![Kabel für Schutzleiteranschluss Kabel für Schutzleiteranschluss](/typo3conf/ext/haewa_sitepackage/Resources/Public/pics/blank.gif)
Kabel für Schutzleiteranschluss
Leiterquerschnitte | 6 mm2 |
Abmessungen | Länge: 220 mm |
Bohrungsdurchmesser | 6.4 mm |
Material | H07V-K |
![Kabel für Schutzleiteranschluss Kabel für Schutzleiteranschluss](/typo3conf/ext/haewa_sitepackage/Resources/Public/pics/blank.gif)
Kabel für Schutzleiteranschluss
Leiterquerschnitte | 6 mm2 |
Abmessungen | Länge: 370 mm |
Bohrungsdurchmesser | 6.4 mm |
Material | H07V-K |
