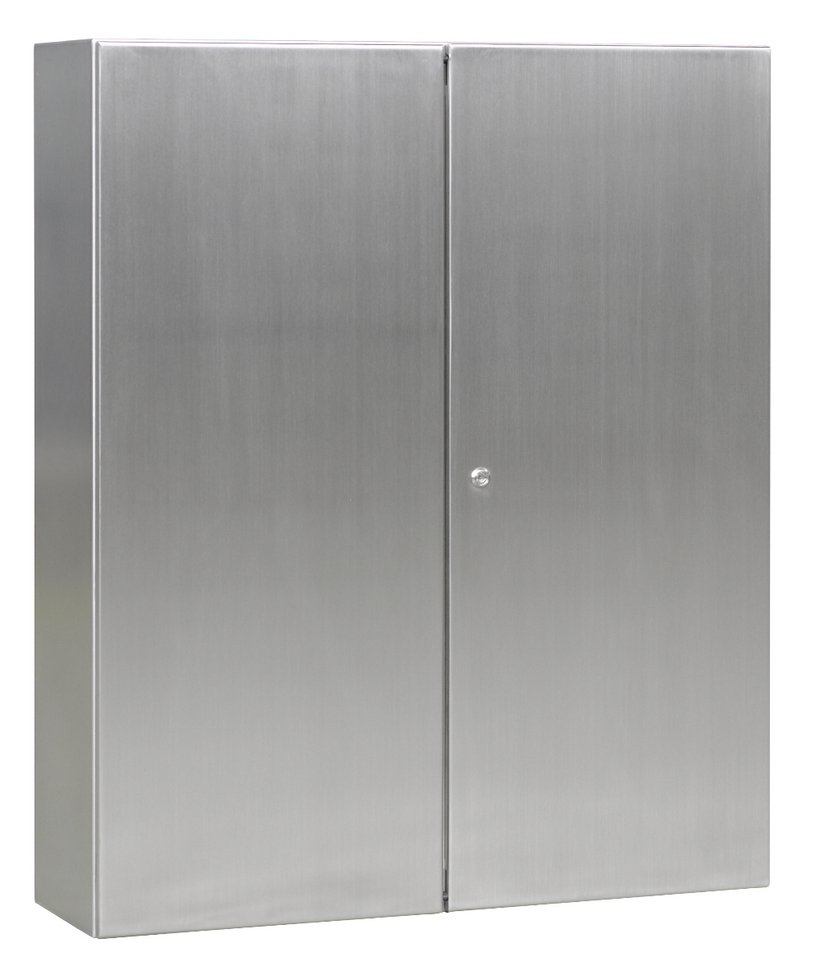

Wandgehäuse Serie 33 Edelstahl, 2-türig
Produktbeschreibung
Wandgehäuse zweitürig überlappend. Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus
Zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür
Türen mit nahtlos geschäumter Dichtung, rechter Türflügel überlappt, Wechsel durch Tausch der Türflügel
Scharniere verdeckt liegend, aus Edelstahl, Öffnungswinkel 180°
Verschluss: 3-Punkt Schließung, Standard-Betätigung 3mm Doppelbart
Türen beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen ø 4,2 mm im 25 mm Raster
Boden geschlossen
Montageplatte auf Bolzen M8x35, 20 mm gekantet, fix positioniert
Wandbefestigung: Rückwand mit 4 Bohrungen ø 9 mm für Montage der Wandbefestigungslaschen
Technische Daten
- Artikelnummer: 3351-1014-30-10
- Variante: mit Montageplatte
- Material: Edelstahl
- Breite: 1000 mm
- Höhe: 1400 mm
- Tiefe: 300 mm
- Gewicht: 88.27 kg
- Enthaltene MPL: 0331-1014-00-13
- Blechstärke: Korpus: 1,5 mm
Tür: 2 mm - Maximale Einbautiefe: von T-24 mm
- Schutzleiteranschluss: nach DIN EN 61439-1
- Oberfläche: Außen gebürstet
- Verschluss: komplett Edelstahl
- Montageplatte: sendzimirverzinkt, 2,5 mm gekantet 20 mm
- Zulassung: cULus
- Schutzart: IP55
Type 1, 2, 5, 12
Hinweis
- Schließung durch Kompaktgriff, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.
Lieferumfang
- Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.
Zubehör
Aufhalten
Öffnungsbegrenzer
![Türöffnungsbegrenzer Türöffnungsbegrenzer](/typo3conf/ext/haewa_sitepackage/Resources/Public/pics/blank.gif)
Türöffnungsbegrenzer
Oberfläche | verzinkt |
Material | Stahlblech |
Öffnungswinkel | entweder auf 90°, 105°, 120°, 140° |
Bewegen / Aufstellen
Befestigungsmaterial
Zubehör Gehäuse
Türen
![Scharniertürensatz Serie 33-Edelstahl 2-türig Scharniertürensatz Serie 33-Edelstahl 2-türig](/fileadmin/xmlimport/assets/IM0004447.jpg)
Scharniertürensatz Serie 33-Edelstahl 2-türig
Passend für Breite | 1000 mm |
Passend für Höhe | 1400 mm |
Material | Edelstahl |
Variante | 2-türiger Türensatz |
![Ersatztür Gehäuse Serie 33 Edelstahl rechte Tür aus 2-türigem Türensatz Ersatztür Gehäuse Serie 33 Edelstahl rechte Tür aus 2-türigem Türensatz](/fileadmin/xmlimport/assets/IM0004448.jpg)
Ersatztür Gehäuse Serie 33 Edelstahl rechte Tür aus 2-türigem Türensatz
Passend für Breite | 1000 mm |
Passend für Höhe | 1400 mm |
Material | Edelstahl |
Variante | Rechte Tür aus 2-türigem Türensatz |
![Ersatztür Gehäuse Serie 33 Edelstahl linke Tür aus 2-türigem Türensatz Ersatztür Gehäuse Serie 33 Edelstahl linke Tür aus 2-türigem Türensatz](/fileadmin/xmlimport/assets/IM0004449.jpg)
Ersatztür Gehäuse Serie 33 Edelstahl linke Tür aus 2-türigem Türensatz
Passend für Breite | 1000 mm |
Passend für Höhe | 1400 mm |
Material | Edelstahl |
Variante | Linke Tür aus 2-türigem Türensatz |
Schließung
Montageplatten
Beleuchtung
Erdung
![Kabel für Schutzleiteranschluss Kabel für Schutzleiteranschluss](/typo3conf/ext/haewa_sitepackage/Resources/Public/pics/blank.gif)
Kabel für Schutzleiteranschluss
Länge | 220 mm |
Bohrungsdurchmesser d | 6.5 mm |
Querschnitt | 6 mm² |
![Kabel für Schutzleiteranschluss Kabel für Schutzleiteranschluss](/typo3conf/ext/haewa_sitepackage/Resources/Public/pics/blank.gif)
Kabel für Schutzleiteranschluss
Länge | 370 mm |
Bohrungsdurchmesser d | 6.5 mm |
Querschnitt | 6 mm² |
Aufbewahrung
Universalzubehör
![Türschalter für Wandgehäuse Serie 33 / Standpult H335 Türschalter für Wandgehäuse Serie 33 / Standpult H335](/fileadmin/xmlimport/assets/IM0005432.jpg)
Türschalter für Wandgehäuse Serie 33 / Standpult H335
Kontakt | 1 Öffner, 1 Schließer |
Gehäuse und Deckel | Thermoplast, glasfaserverstärkt (UL 94-V0) |
Gebrauchskategorie | AC-15, Ue/le 240V/3A |
Bemessungsbetriebsspannung | Ue 240V |
Erdung
![Kabel für Schutzleiteranschluss Kabel für Schutzleiteranschluss](/typo3conf/ext/haewa_sitepackage/Resources/Public/pics/blank.gif)
Kabel für Schutzleiteranschluss
Leiterquerschnitte | 6 mm2 |
Abmessungen | Länge: 220 mm |
Bohrungsdurchmesser | 6.4 mm |
Material | H07V-K |
![Kabel für Schutzleiteranschluss Kabel für Schutzleiteranschluss](/typo3conf/ext/haewa_sitepackage/Resources/Public/pics/blank.gif)
Kabel für Schutzleiteranschluss
Leiterquerschnitte | 6 mm2 |
Abmessungen | Länge: 370 mm |
Bohrungsdurchmesser | 6.4 mm |
Material | H07V-K |
