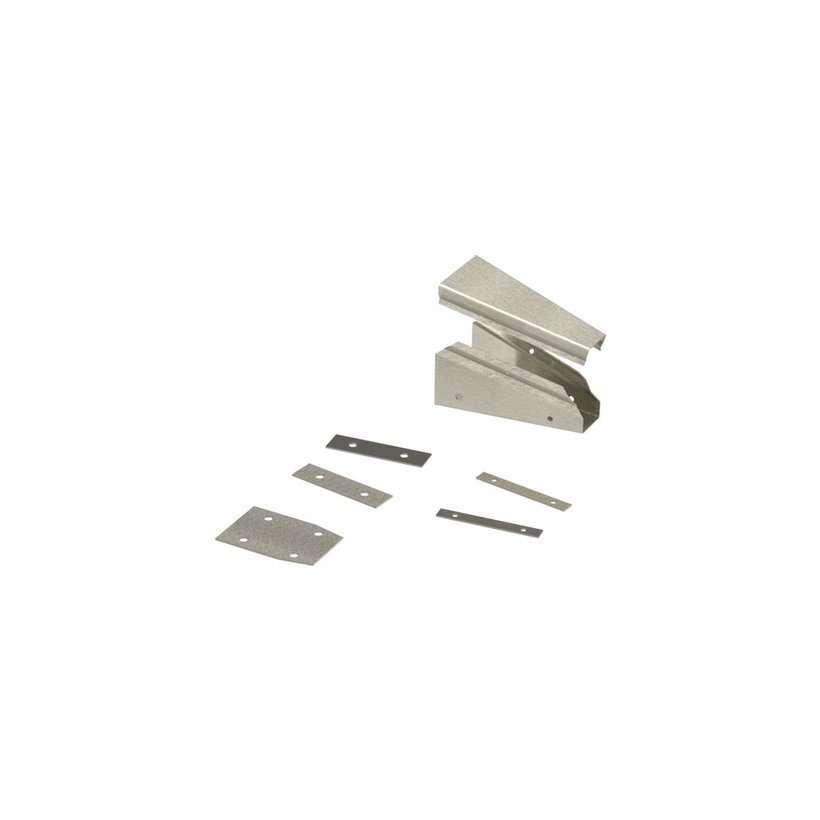

Reduzierstück
Produktbeschreibung
Dient zur Reduzierung bzw. Erweiterung von einer Kanalgröße zur nächsten.
Die aufschnappbaren Deckel benötigen wenig Raum beim Abnehmen.
Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Durch die abgeschrägten Kanalenden ist eine druchgängige offene Einlegbarkeit gewährleistet.
Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der beiliegenden Verbindungslaschen.
Technische Daten
- Artikelnummer: 1207-0706-03-00
- Typ: Leitungskanal 1207
- Querschnitt: von 60 x 60 mm auf 30 x 30 mm
- Länge: 115 mm
- Schutzart: IP2X
- Material: Edelstahl 1.4301
- Oberfläche: Außen gebürstet
- Blechstärke: 1,5 mm
- Gewicht: 0.3 kg
Hinweis
- Zur Montage werden keine Verbindungs-U oder Verbindungswinkel benötigt.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe "Schutzleiteraufbau - xxx" unter Downloads.
Lieferumfang
- 1 Reduzierstück mit Verbindungslaschen
Zubehör
Erdung
![Kabel für Schutzleiteranschluss Kabel für Schutzleiteranschluss](/typo3conf/ext/haewa_sitepackage/Resources/Public/pics/blank.gif)
Kabel für Schutzleiteranschluss
Leiterquerschnitte | 2,5 mm2 |
Abmessungen | Länge: 115 mm |
Bohrungsdurchmesser | 4.3 mm |
Material | H07V-K |
Befestigungsmaterial
Schraubenkombinationen
Passend für
Typ 1204/1207
Edelstahl
![Leitungskanal Leitungskanal](/fileadmin/xmlimport/assets/IM0001343.jpg)
Leitungskanal
Typ | Leitungskanal 1207 |
Querschnitt | 30 x 30 mm |
Länge | 1000 mm |
Material | Edelstahl 1.4301 |
![Leitungskanal Leitungskanal](/fileadmin/xmlimport/assets/IM0001343.jpg)
Leitungskanal
Typ | Leitungskanal 1207 |
Querschnitt | 30 x 30 mm |
Länge | 2000 mm |
Material | Edelstahl 1.4301 |
![Leitungskanal Leitungskanal](/fileadmin/xmlimport/assets/IM0001343.jpg)
Leitungskanal
Typ | Leitungskanal 1207 |
Querschnitt | 60 x 60 mm |
Länge | 500 mm |
Material | Edelstahl 1.4301 |
![Leitungskanal Leitungskanal](/fileadmin/xmlimport/assets/IM0001343.jpg)
Leitungskanal
Typ | Leitungskanal 1207 |
Querschnitt | 60 x 60 mm |
Länge | 1000 mm |
Material | Edelstahl 1.4301 |
![Leitungskanal Leitungskanal](/fileadmin/xmlimport/assets/IM0001343.jpg)
Leitungskanal
Typ | Leitungskanal 1207 |
Querschnitt | 60 x 60 mm |
Länge | 2000 mm |
Material | Edelstahl 1.4301 |
![Winkelstück Winkelstück](/fileadmin/xmlimport/assets/IM0001344.jpg)
Winkelstück
Typ | Leitungskanal 1207 |
Querschnitt | 60 x 60 mm |
Winkel | 45° |
Verlegerichtung | beliebig |
Material | Edelstahl 1.4301 |
![Winkelstück Winkelstück](/fileadmin/xmlimport/assets/IM0001344.jpg)
Winkelstück
Typ | Leitungskanal 1207 |
Querschnitt | 60 x 60 mm |
Winkel | 90° |
Verlegerichtung | beliebig |
Material | Edelstahl 1.4301 |
![T-Stück T-Stück](/fileadmin/xmlimport/assets/IM0001345.jpg)
T-Stück
Typ | Leitungskanal 1207 |
Querschnitt | 60 x 60 mm |
Winkel | 90° |
Verlegerichtung | beliebig |
Material | Edelstahl 1.4301 |
