3070-0714-20-05

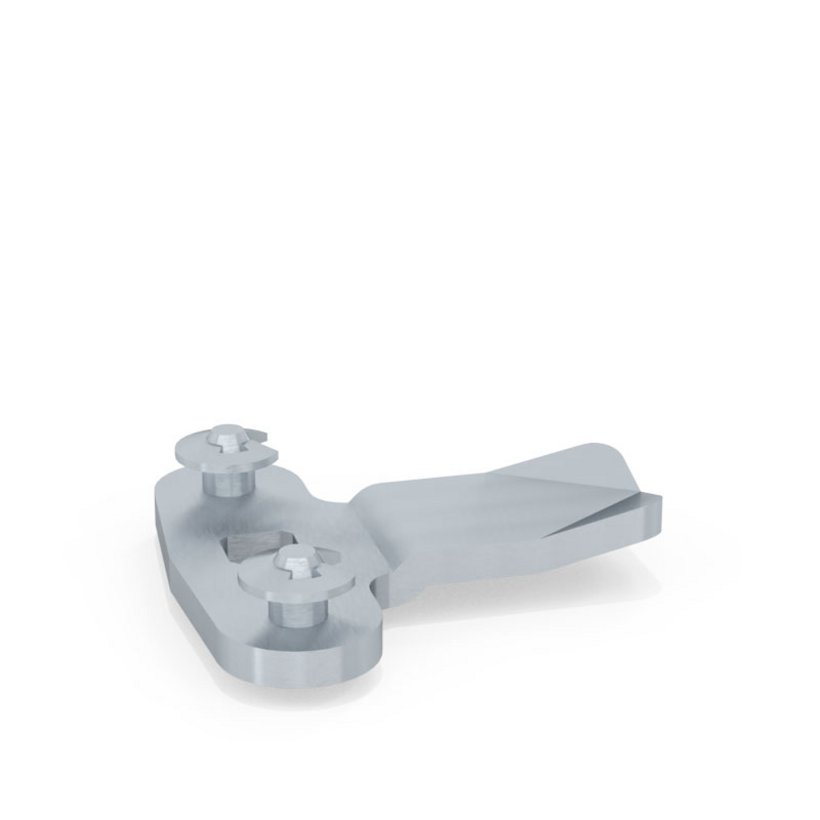

Schließzunge für Schubstangenanschluß
- Ausführung mit Anschlagnase
Produktbeschreibung
Zum Öffnen und Schließen von Türen werden Schließzungen, je nach Einbausituation in verschiedenen Längen und Schließhöhen (= „b-Maß“) benötigt.
Bei hohen Türen können zusätzlich Schubstangen für eine 3-Punkt Verriegelung eingesetzt werden. Je nach zu befestigenden Schubstangen, benötigt man Schließzungen mit zusätzlichen "Bohrungen" oder "Bolzen".
Die Anschlagnase dient zur Drehbegrenzung.
Technische Daten
-
Artikelnummer: 3070-0714-20-05
-
Maß b: 20 mm
-
Material: Edelstahl
-
Oberfläche: Blank
-
Schließzungenlänge: 45 mm
-
Mit oder ohne Bolzen: mit
Hinweis
- Passend für "Drehriegel-Einsatz" 3070-0x05-xx-xx. Andere Schließzungen auf Anfrage.
- 1 Stück
