8101-208-9826.00-646

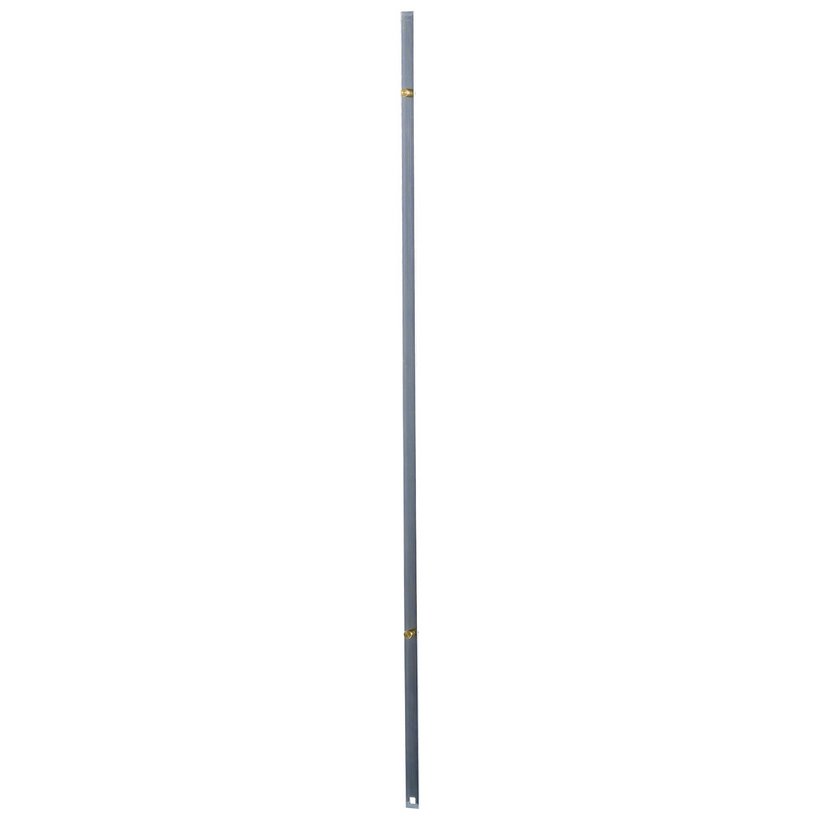

Flachstangen oben
- Auf einer Flachstange befinden sich je 2 Messing-Auflaufrollen die durch Einlaufen in einen Doppelhaken die Türe verschließen.
Produktbeschreibung
Die Ausführung der „Flachstange oben“ ist gerade.
Die Anbindung an einen Schwenkhebel oder an ein Türschild erfolgt immer über ein Stangenschloss. In der Regel über das „Stangenschloss kurz“.
Mit dem vorhandenen 6,1 mm großen Vierkantausschnitt, kann die Flachstange in das Stangenschloss eingehängt werden.
Technische Daten
-
Artikelnummer: 8101-208-9826.00-646
-
Maß L: 646 mm
-
Material: Stahlblech
-
Oberfläche: verzinkt
-
Maß L1: 408.5 mm
Hinweis
- Für eine komplette Schließung werden benötigt: "Flachstange unten", "Flachstange oben", "Flachstangenführungen", "Doppelkaken mit Zapfen", "Stangenschloss kurz" und einen "Schwenkhebelverschluss eckige Einbauöffnung für Flachstangen" oder ein "Schlüsselschild" mit einer „Betätigung“ (beide Pos. auf Anfrage).
- 1 Stange
CAD-Daten und weitere Darstellungen:
