Leitungskanal

Die aufschnappbaren Deckel der Kanäle benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Durch die abgeschrägten Kanalenden ist eine durchgängige offene Einlegbarkeit gewährleistet.
Die Kanalenden besitzen Bohrungen für die Befestigungsschrauben der Verbindungs-U oder Verbindungswinkel.


1204-0003-10-00	Leitungskanal 1204	30 x 30 mm	1000 mm	Stahlblech
1204-0003-20-00	Leitungskanal 1204	30 x 30 mm	2000 mm	Stahlblech
1204-0006-05-00	Leitungskanal 1204	60 x 60 mm	500 mm	Stahlblech
1204-0006-10-00	Leitungskanal 1204	60 x 60 mm	1000 mm	Stahlblech
1204-0006-20-00	Leitungskanal 1204	60 x 60 mm	2000 mm	Stahlblech
1204-0010-05-00	Leitungskanal 1204	100 x 100 mm	500 mm	Stahlblech
1204-0010-10-00	Leitungskanal 1204	100 x 100 mm	1000 mm	Stahlblech
1204-0010-20-00	Leitungskanal 1204	100 x 100 mm	2000 mm	Stahlblech
1204-0015-05-00	Leitungskanal 1204	150 x 150 mm	500 mm	Stahlblech
1204-0015-10-00	Leitungskanal 1204	150 x 150 mm	1000 mm	Stahlblech
1204-0015-20-00	Leitungskanal 1204	150 x 150 mm	2000 mm	Stahlblech
1204-0030-05-00	Leitungskanal 1204	300 x 150 mm	500 mm	Stahlblech
1204-0030-10-00	Leitungskanal 1204	300 x 150 mm	1000 mm	Stahlblech
1204-0030-20-00	Leitungskanal 1204	300 x 150 mm	2000 mm	Stahlblech
1207-0003-10-00	Leitungskanal 1207	30 x 30 mm	1000 mm	Edelstahl 1.4301
1207-0003-20-00	Leitungskanal 1207	30 x 30 mm	2000 mm	Edelstahl 1.4301
1207-0006-05-00	Leitungskanal 1207	60 x 60 mm	500 mm	Edelstahl 1.4301
1207-0006-10-00	Leitungskanal 1207	60 x 60 mm	1000 mm	Edelstahl 1.4301
1207-0006-20-00	Leitungskanal 1207	60 x 60 mm	2000 mm	Edelstahl 1.4301
1207-0010-05-00	Leitungskanal 1207	100 x 100 mm	500 mm	Edelstahl 1.4301
1207-0010-10-00	Leitungskanal 1207	100 x 100 mm	1000 mm	Edelstahl 1.4301
1207-0010-20-00	Leitungskanal 1207	100 x 100 mm	2000 mm	Edelstahl 1.4301
1207-0015-05-00	Leitungskanal 1207	150 x 150 mm	500 mm	Edelstahl 1.4301
1207-0015-10-00	Leitungskanal 1207	150 x 150 mm	1000 mm	Edelstahl 1.4301
1207-0015-20-00	Leitungskanal 1207	150 x 150 mm	2000 mm	Edelstahl 1.4301
1207-0030-05-00	Leitungskanal 1207	300 x 150 mm	500 mm	Edelstahl 1.4301
1207-0030-10-00	Leitungskanal 1207	300 x 150 mm	1000 mm	Edelstahl 1.4301
1207-0030-20-00	Leitungskanal 1207	300 x 150 mm	2000 mm	Edelstahl 1.4301

Winkelstück

Die aufschnappbaren Deckel benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der Verbindungswinkel.


1204-0306-13-00	Leitungskanal 1204	60 x 60 mm	45°	horizontal	Stahlblech
1204-0306-90-00	Leitungskanal 1204	60 x 60 mm	90°	horizontal	Stahlblech
1204-0310-13-00	Leitungskanal 1204	100 x 100 mm	45°	horizontal	Stahlblech
1204-0310-90-00	Leitungskanal 1204	100 x 100 mm	90°	horizontal	Stahlblech
1204-0315-13-00	Leitungskanal 1204	150 x 150 mm	45°	horizontal	Stahlblech
1204-0315-90-00	Leitungskanal 1204	150 x 150 mm	90°	horizontal	Stahlblech
1204-0330-13-00	Leitungskanal 1204	300 x 150 mm	45°	horizontal	Stahlblech
1204-0330-90-00	Leitungskanal 1204	300 x 150 mm	90°	horizontal	Stahlblech
1204-1315-00-90	Leitungskanal 1204	150 x 150 mm	90°	vertikal oben	Stahlblech
1204-1315-01-35	Leitungskanal 1204	150 x 150 mm	45°	vertikal oben	Stahlblech
1204-1315-02-25	Leitungskanal 1204	150 x 150 mm	45°	vertikal unten	Stahlblech
1204-1315-02-70	Leitungskanal 1204	150 x 150 mm	90°	vertikal unten	Stahlblech
1204-1330-00-90	Leitungskanal 1204	300 x 150 mm	90°	vertikal oben	Stahlblech
1204-1330-01-35	Leitungskanal 1204	300 x 150 mm	45°	vertikal oben	Stahlblech
1204-1330-02-25	Leitungskanal 1204	300 x 150 mm	45°	vertikal unten	Stahlblech
1204-1330-02-70	Leitungskanal 1204	300 x 150 mm	90°	vertikal unten	Stahlblech
1207-0306-13-00	Leitungskanal 1207	60 x 60 mm	45°	beliebig	Edelstahl 1.4301
1207-0306-90-00	Leitungskanal 1207	60 x 60 mm	90°	beliebig	Edelstahl 1.4301
1207-0310-13-00	Leitungskanal 1207	100 x 100 mm	45°	beliebig	Edelstahl 1.4301
1207-0310-90-00	Leitungskanal 1207	100 x 100 mm	90°	beliebig	Edelstahl 1.4301
1207-0315-13-00	Leitungskanal 1207	150 x 150 mm	45°	beliebig	Edelstahl 1.4301
1207-0315-90-00	Leitungskanal 1207	150 x 150 mm	90°	beliebig	Edelstahl 1.4301
1207-0330-13-00	Leitungskanal 1207	300 x 150 mm	45°	beliebig	Edelstahl 1.4301
1207-0330-90-00	Leitungskanal 1207	300 x 150 mm	90°	beliebig	Edelstahl 1.4301
1207-1315-00-90	Leitungskanal 1207	150 x 150 mm	90°	vertikal oben	Edelstahl 1.4301
1207-1315-01-35	Leitungskanal 1207	150 x 150 mm	45°	vertikal oben	Edelstahl 1.4301
1207-1315-02-25	Leitungskanal 1207	150 x 150 mm	45°	vertikal unten	Edelstahl 1.4301
1207-1315-02-70	Leitungskanal 1207	150 x 150 mm	90°	vertikal unten	Edelstahl 1.4301
1207-1330-00-90	Leitungskanal 1207	300 x 150 mm	90°	vertikal oben	Edelstahl 1.4301
1207-1330-01-35	Leitungskanal 1207	300 x 150 mm	45°	vertikal oben	Edelstahl 1.4301
1207-1330-02-25	Leitungskanal 1207	300 x 150 mm	45°	vertikal unten	Edelstahl 1.4301
1207-1330-02-70	Leitungskanal 1207	300 x 150 mm	90°	vertikal unten	Edelstahl 1.4301

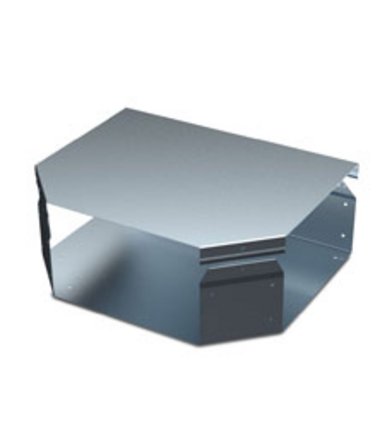

T-Stück

Die aufschnappbaren Deckel der Kanäle benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der Verbindungswinkel.


1204-0406-00-00	Leitungskanal 1204	60 x 60 mm	90°	beliebig	Stahlblech
1204-0410-00-00	Leitungskanal 1204	100 x 100 mm	90°	beliebig	Stahlblech
1204-0415-00-00	Leitungskanal 1204	150 x 150 mm	90°	beliebig	Stahlblech
1204-0430-00-00	Leitungskanal 1204	300 x 150 mm	90°	beliebig	Stahlblech
1207-0406-00-00	Leitungskanal 1207	60 x 60 mm	90°	beliebig	Edelstahl 1.4301
1207-0410-00-00	Leitungskanal 1207	100 x 100 mm	90°	beliebig	Edelstahl 1.4301
1207-0415-00-00	Leitungskanal 1207	150 x 150 mm	90°	beliebig	Edelstahl 1.4301
1207-0430-00-00	Leitungskanal 1207	300 x 150 mm	90°	beliebig	Edelstahl 1.4301
