Planung ihres Leitungskanalsystem mit häwa Leitungskanälen
Für ihre Planung ist es wichtig, dass Sie ein Verständnis für die von uns verwendeten Begriffe bekommen. Dies ist die Voraussetzung, um ihr System korrekt zu konfigurieren. Um die richtigen Formteile zu bestimmen, beginnen Sie an einem Startpunkt und folgen dem „Verlauf".
Verlegerichtung
Grundsätzlich betrachten wir die Verlegerichtung des nächsten Kanalteils, auf Grundlage des davor positionierten Kanalteils. Dabei spielt die Lage des Deckels eine entscheidende Rolle: Dieser ist in der Betrachtung immer oben.

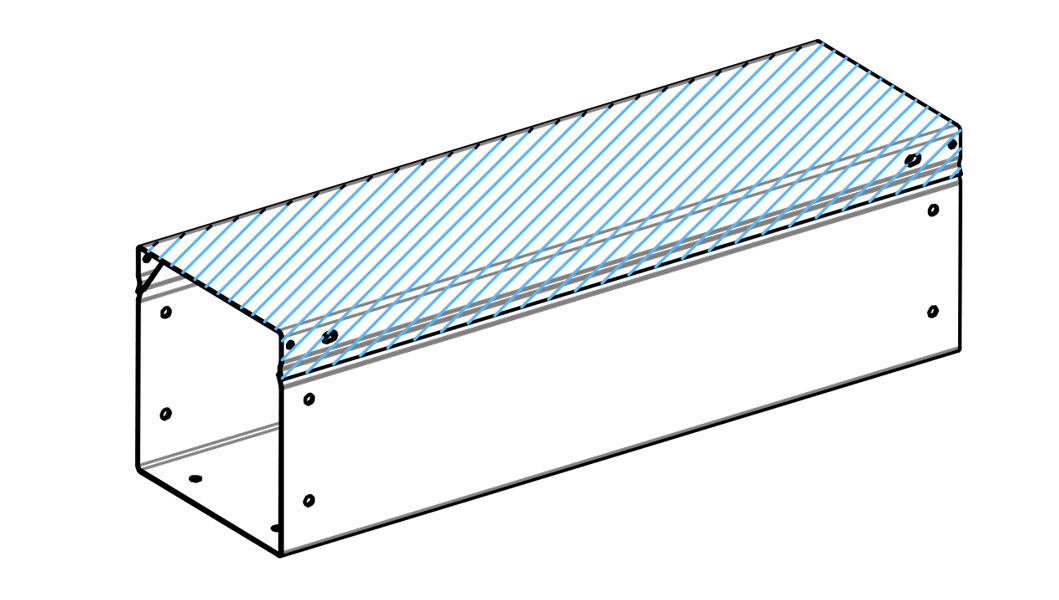

Keine Richtungsänderung = ,,gerade"
Die Lage des Deckels ändert sich zum vorherigen Bauteil nicht.

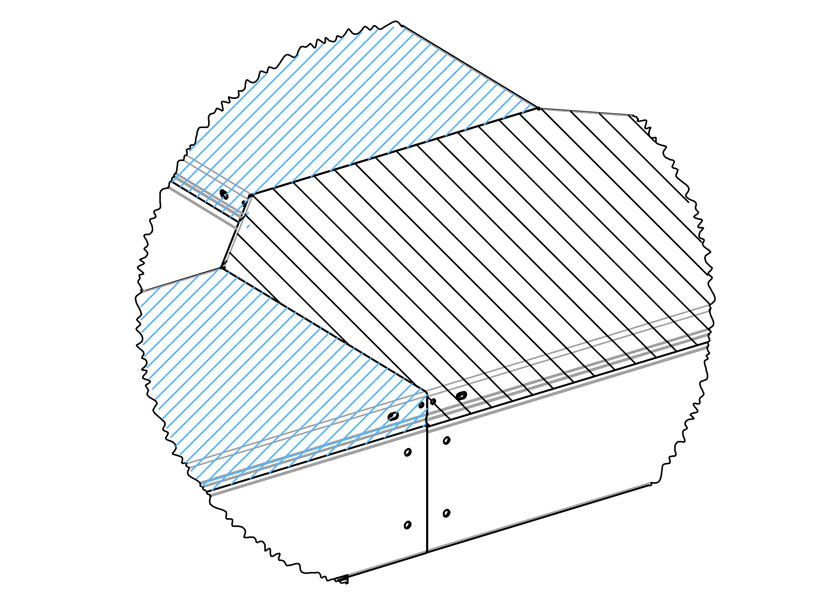

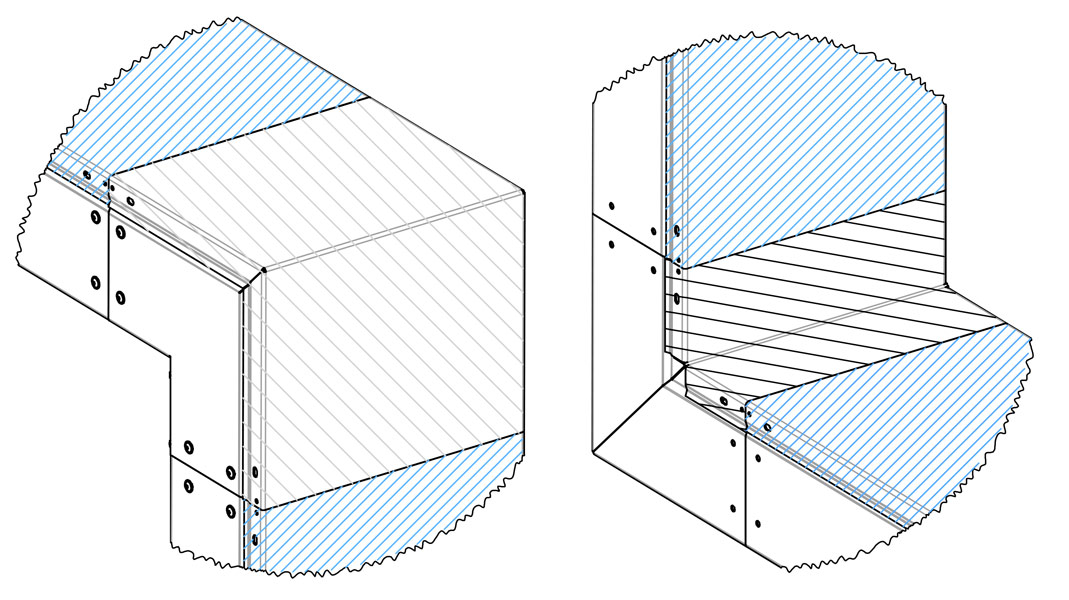

Horizontale Richtungsänderung = ,,horizontal links" oder „horizontal rechts"
Die Lage des Deckels ändert sich zum vorherigen Bauteil nicht.

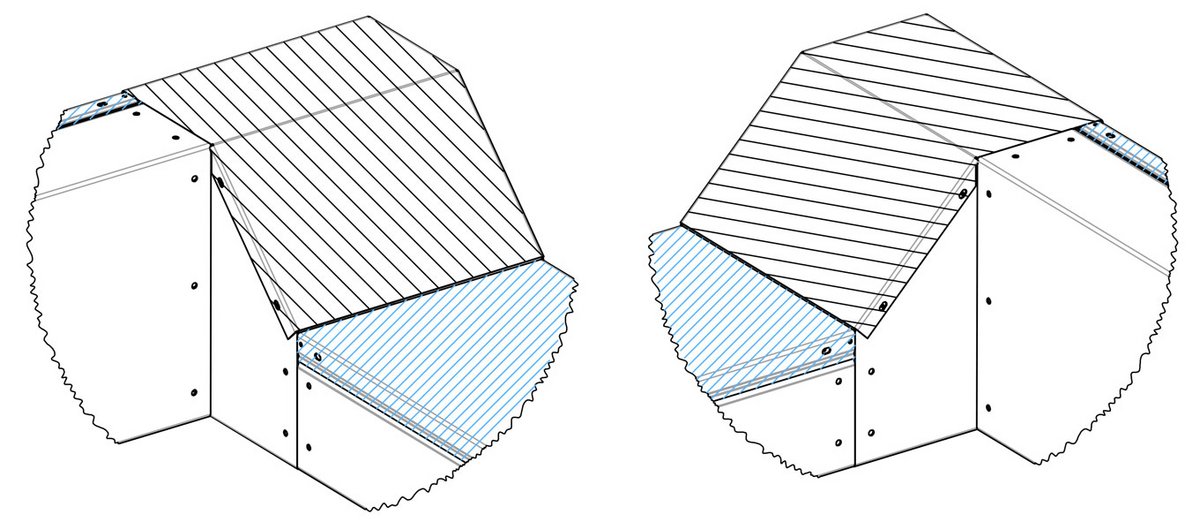

Vertikale Richtungsänderung = ,,vertikal unten" oder „vertikal oben"
Die Lage des Deckels ändert sich zum vorherigen Bauteil.
Verlegrichtungen Sonderteile

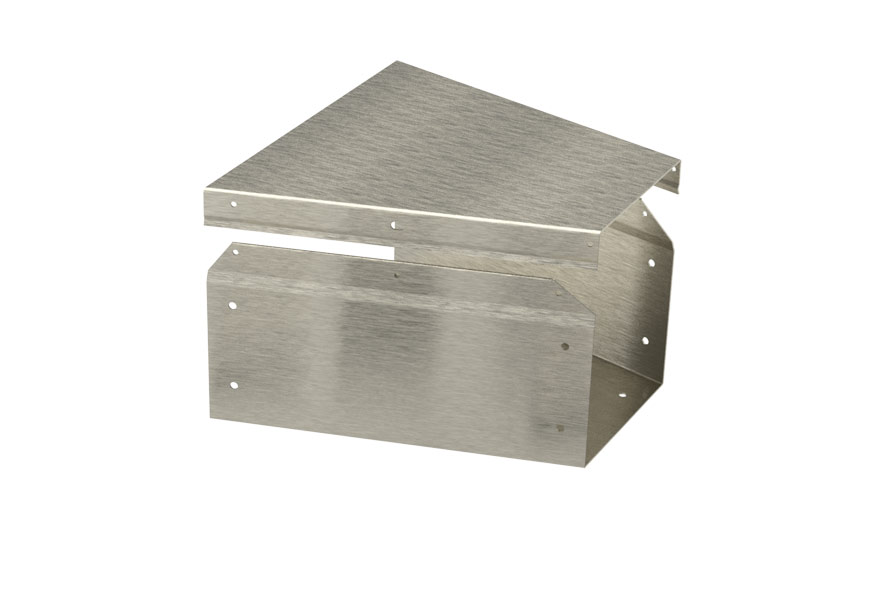

Wendewinkel
Horizontale Richtungsänderung + ,,Abgang links hinten" oder „Abgang rechts hinten"
Die Lage des Deckels ändert sich zum vorherigen Bauteil.
Verlegrichtungen Sonderteile
Wendewinkel
Horizontale Richtungsänderung + ,,Abgang links hinten" oder „Abgang rechts hinten"
Die Lage des Deckels ändert sich zum vorherigen Bauteil.

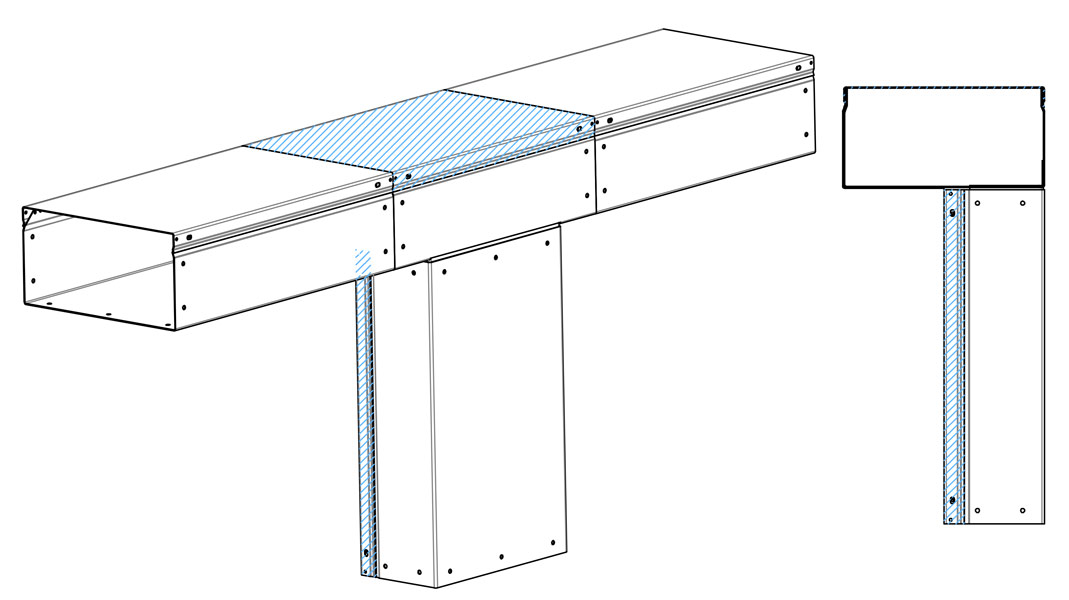

Wende T-Stück
Keine Richtungsänderung = ,,gerade"
Die Lage des Deckels ändert sich zum vorherigen Bauteil nicht.

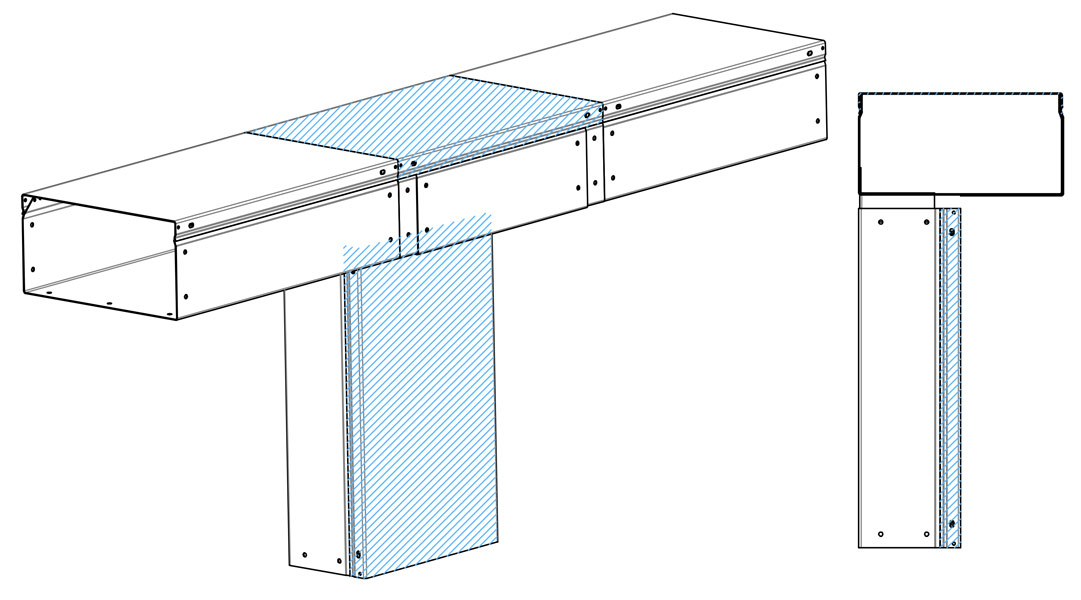

Wende T-Stück
Vertikale Richtungsänderung = ,,vertikal unten"
Die Lage des Deckels ändert sich zum vorherigen Bauteil.
Winkelangaben
Richtungsänderung in Verlaufsrichtung

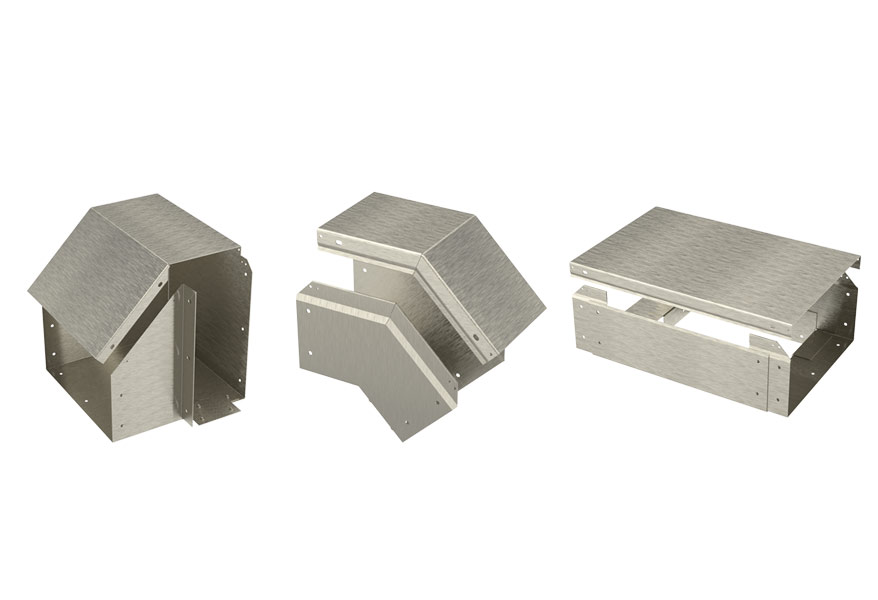

Hinweise zu Verbindungsteile von Kanalstücken

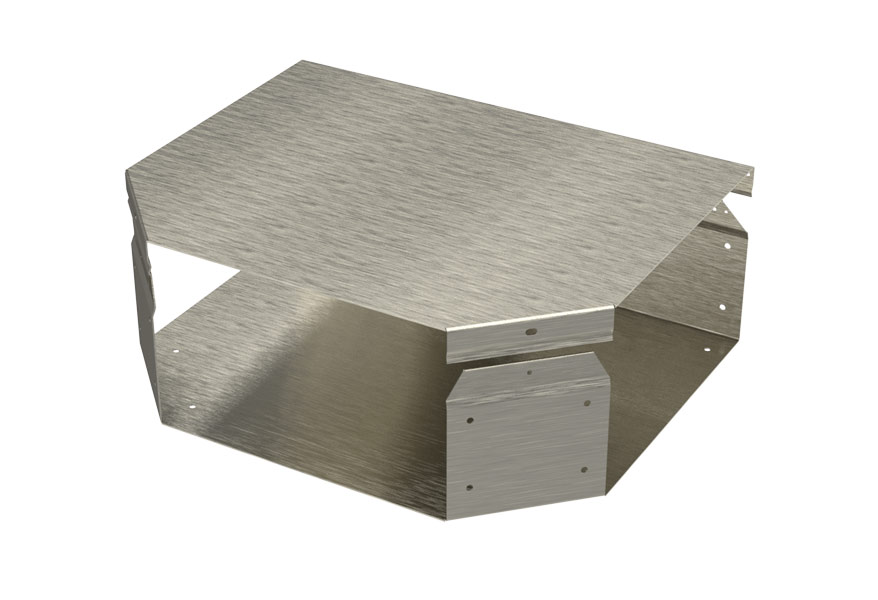

T-Stück
Anschlussstelle 2 erfordert andere Gradzahlen der Verbindungwinkel wie die Anschlussstelle 1.
Reduzierstück
Diese Verbindungsteile sind im Lieferumfang enthalten.

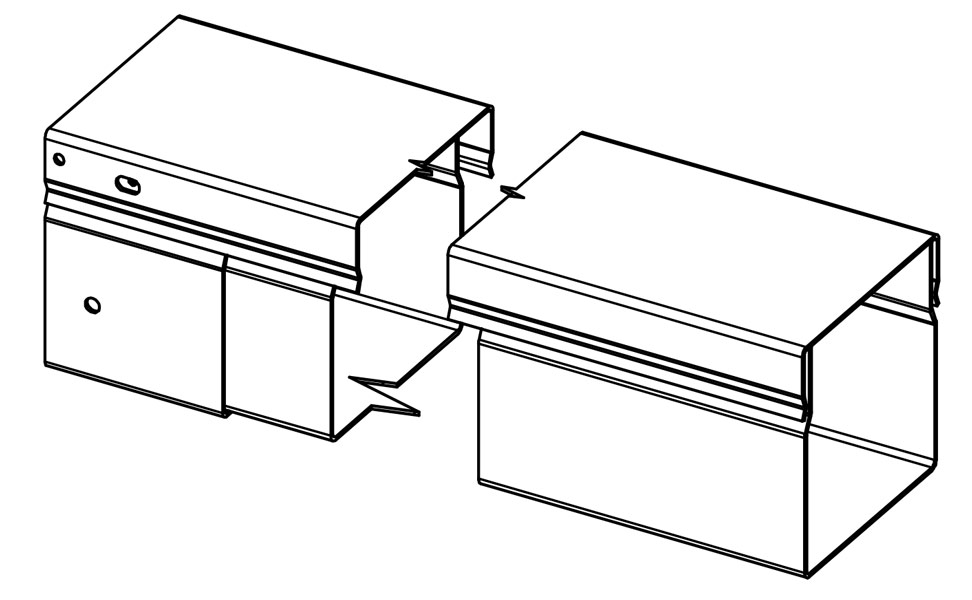

Teleskopstück
Verbindungsteile sind nur an Verbindungsstelle 1 erforderlich.
Die gegenüberliegende Seite schiebt sich in einen Leitungskanal (gerade) ein.
Wende T-Stück + Wendewinkel
Verbindungsteile sind nur an Verbindungsstelle 1 erforderlich.
An Verbindungsstelle 2 sind diese bereits vorhanden.
