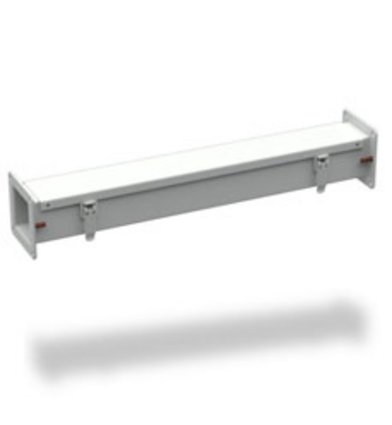

Leitungskanal

Die bis zu 2 m langen geraden Leitungskanäle besitzen zwei angeschweißte Flansche.
Der scharnierte Deckel lässt sich um 180° öffnen und mit Verschlüssen dicht verschließen.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).


1201-0106-05-00	Leitungskanal 1201	60 x 60 mm	500 mm	UL	Stahlblech
1201-0106-10-00	Leitungskanal 1201	60 x 60 mm	1000 mm	UL	Stahlblech
1201-0106-20-00	Leitungskanal 1201	60 x 60 mm	2000 mm	UL	Stahlblech
1201-0110-05-00	Leitungskanal 1201	100 x 100 mm	500 mm	UL	Stahlblech
1201-0110-10-00	Leitungskanal 1201	100 x 100 mm	1000 mm	UL	Stahlblech
1201-0110-20-00	Leitungskanal 1201	100 x 100 mm	2000 mm	UL	Stahlblech
1201-0112-05-00	Leitungskanal 1201	200 x 100 mm	500 mm	UL	Stahlblech
1201-0112-10-00	Leitungskanal 1201	200 x 100 mm	1000 mm	UL	Stahlblech
1201-0112-20-00	Leitungskanal 1201	200 x 100 mm	2000 mm	UL	Stahlblech
1201-0115-05-00	Leitungskanal 1201	150 x 150 mm	500 mm	UL	Stahlblech
1201-0115-10-00	Leitungskanal 1201	150 x 150 mm	1000 mm	UL	Stahlblech
1201-0115-20-00	Leitungskanal 1201	150 x 150 mm	2000 mm	UL	Stahlblech

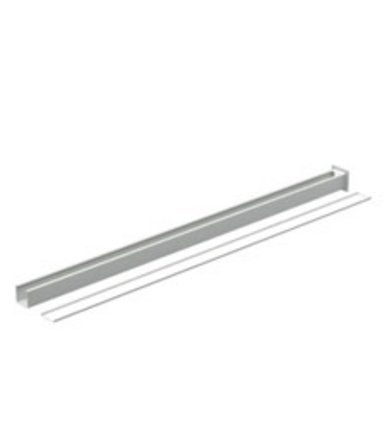

Leitungskanal kürzbar

Der 2,5 m lange und individuell ablängbare Leitungskanal besitzt nur auf einer Seite einen angeschweißten Flansch. Der zweite Flansch, als auch die Scharniere und die Verschlüsse (mit Haken) werden bauseits angeschweißt.
Über die Verschlüsse lässt sich der Kanal dicht verschließen.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).


1201-0106-25-00	Leitungskanal 1201	60 x 60 mm	2500 mm	Stahlblech
1201-0110-25-00	Leitungskanal 1201	100 x 100 mm	2500 mm	Stahlblech
1201-0112-25-00	Leitungskanal 1201	200 x 100 mm	2500 mm	Stahlblech
1201-0115-25-00	Leitungskanal 1201	150 x 150 mm	2500 mm	Stahlblech

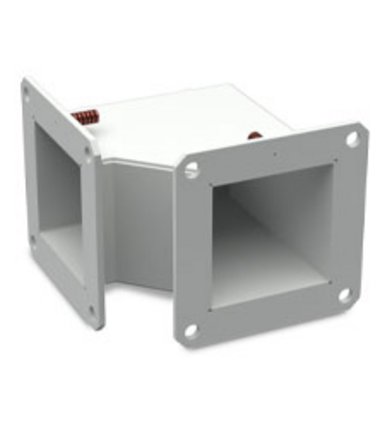

Winkelstück

Winkelstücke besitzen 2 angeschweißte Flansche und dienen zur Änderung der Verlegerichtung.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).


1201-0106-00-03	Leitungskanal 1201	60 x 60 mm	90°	beliebig	UL
1201-0106-13-03	Leitungskanal 1201	60 x 60 mm	45°	beliebig	UL
1201-0110-00-03	Leitungskanal 1201	100 x 100 mm	90°	beliebig	UL
1201-0110-13-03	Leitungskanal 1201	100 x 100 mm	45°	beliebig	UL
1201-0112-00-03	Leitungskanal 1201	200 x 100 mm	90°	vertikal beliebig	UL
1201-0112-00-08	Leitungskanal 1201	200 x 100 mm	90°	beliebig	UL
1201-0112-13-03	Leitungskanal 1201	200 x 100 mm	45°	vertikal beliebig	UL
1201-0112-13-08	Leitungskanal 1201	200 x 100 mm	45°	beliebig	UL
1201-0115-00-03	Leitungskanal 1201	150 x 150 mm	90°	beliebig	UL
1201-0115-13-03	Leitungskanal 1201	150 x 150 mm	45°	beliebig	UL

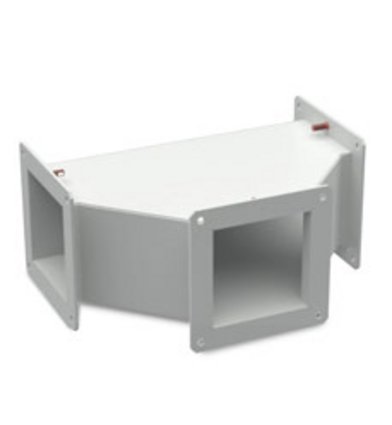

T-Stück

Zur Leitungsverteilung in mehrere Richtungen werden T-Stücke eingesetzt. Die T-Stücke besitzen an jedem Abgang einen angeschweißten Flansch.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).


1201-0106-00-04	Leitungskanal 1201	60 x 60 mm	90°	beliebig links, rechts	UL
1201-0110-00-04	Leitungskanal 1201	100 x 100 mm	90°	beliebig links, rechts	UL
1201-0112-00-04	Leitungskanal 1201	200 x 100 mm	90°	beliebig links, rechts	UL
1201-0115-00-04	Leitungskanal 1201	150 x 150 mm	90°	beliebig links, rechts	UL
