Typ 1206

Leitungskanal gerade

Kanal mit 3 Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Für eine optionale Anbringung von Scharnierbügeln sind im Deckel Aussparungen mit 17x5 mm eingebracht. Scharnierbügel sind als Zubehör zu bestellen.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.
Durch die als Zubehör erhältliche Trennwände eignet sich dieses System auch hervorragend…

			Merken
1206-0002-20-00		ohne Flansch
1206-0002-15-00		ohne Flansch
1206-0002-10-00		ohne Flansch
1206-0002-05-00		ohne Flansch
1206-0003-20-00		ohne Flansch
1206-0003-15-00		ohne Flansch
1206-0003-10-00		ohne Flansch
1206-0003-05-00		ohne Flansch
1206-0004-20-00		ohne Flansch
1206-0004-15-00		ohne Flansch
1206-0004-10-00		ohne Flansch
1206-0004-05-00		ohne Flansch
1206-0005-20-00		ohne Flansch
1206-0005-15-00		ohne Flansch
1206-0005-10-00		ohne Flansch
1206-0005-05-00		ohne Flansch
1206-0006-20-00		ohne Flansch
1206-0006-15-00		ohne Flansch
1206-0006-10-00		ohne Flansch
1206-0006-05-00		ohne Flansch
1206-0007-20-00		ohne Flansch
1206-0007-15-00		ohne Flansch
1206-0007-10-00		ohne Flansch
1206-0007-05-00		ohne Flansch
1206-0008-20-00		ohne Flansch
1206-0008-15-00		ohne Flansch
1206-0008-10-00		ohne Flansch
1206-0008-05-00		ohne Flansch

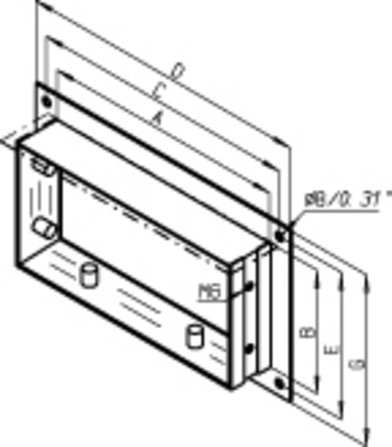

Verbindungs-U

Verbindungs-U bestehend aus Rahmenteil mit eingepressten Muttern M6 und lose beiliegenden Dichtungen und einem steckbaren Brückenteil, das dem Verbindungs-U seine Stabilität verleiht. Alle Dichtungen sind aus ölbeständigem Material. Dieses Verbindungs-U wird an allen Verbindungsstellen von Kanälen und Formstücken benötigt.

			Merken
1206-0102-00-00		ohne Flansch
1206-0103-00-00		ohne Flansch
1206-0104-00-00		ohne Flansch
1206-0105-00-00		ohne Flansch
1206-0106-00-00		ohne Flansch
1206-0107-00-00		ohne Flansch
1206-0108-00-00		ohne Flansch

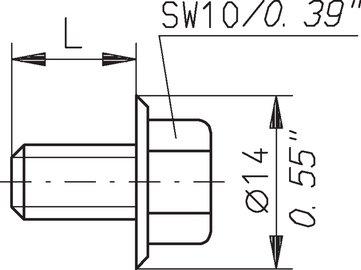

Verbindungsschraube mit Verzahnung

Die Verzahnung durchbricht die Lackschicht und stellt so den Potenzialausgleich her.

ArtNr.	Merken
1206-3100-00-00

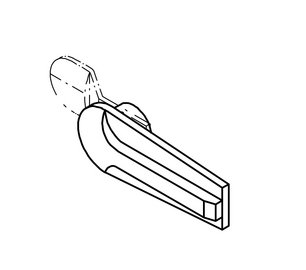

Verschluß

Drehriegelverschluss aus Zinkdruckguß oder Kunststoff.
Mit O-Ringdichtung: Schutzart IP 65.


1206-2900-00-00	ohne Flansch	Zinkdruckguss
1206-2700-00-00	ohne Flansch	Kunststoff, schwarz
1206-3300-00-00	ohne Flansch	Federstahl verzinkt
1206-3600-00-00	ohne Flansch	NBR

90°-Winkel Deckel in Flucht

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.

			Merken
1206-0202-00-00		ohne Flansch
1206-0203-00-00		ohne Flansch
1206-0204-00-00		ohne Flansch
1206-0205-00-00		ohne Flansch
1206-0206-00-00		ohne Flansch
1206-0207-00-00		ohne Flansch
1206-0208-00-00		ohne Flansch

90°-Winkel Deckel Innen

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.

			Merken
1206-0302-00-00		ohne Flansch
1206-0303-00-00		ohne Flansch
1206-0304-00-00		ohne Flansch
1206-0305-00-00		ohne Flansch
1206-0306-00-00		ohne Flansch
1206-0307-00-00		ohne Flansch
1206-0308-00-00		ohne Flansch

90°-Winkel Deckel Außen

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.

			Merken
1206-0402-00-00		ohne Flansch
1206-0403-00-00		ohne Flansch
1206-0404-00-00		ohne Flansch
1206-0405-00-00		ohne Flansch
1206-0406-00-00		ohne Flansch
1206-0407-00-00		ohne Flansch
1206-0408-00-00		ohne Flansch

90°-Eckwinkel Deckel in Flucht

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.

			Merken
1206-1002-00-00		ohne Flansch
1206-1003-00-00		ohne Flansch
1206-1004-00-00		ohne Flansch
1206-1005-00-00		ohne Flansch
1206-1006-00-00		ohne Flansch
1206-1007-00-00		ohne Flansch
1206-1008-00-00		ohne Flansch

90°-Eckwinkel Deckel Außen

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.

			Merken
1206-1102-00-00		ohne Flansch
1206-1103-00-00		ohne Flansch
1206-1104-00-00		ohne Flansch
1206-1105-00-00		ohne Flansch
1206-1106-00-00		ohne Flansch
1206-1107-00-00		ohne Flansch
1206-1108-00-00		ohne Flansch

45°-Winkel Deckel in Flucht

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.

			Merken
1206-1402-00-00		ohne Flansch
1206-1403-00-00		ohne Flansch
1206-1404-00-00		ohne Flansch
1206-1405-00-00		ohne Flansch
1206-1406-00-00		ohne Flansch
1206-1407-00-00		ohne Flansch
1206-1408-00-00		ohne Flansch

45°-Winkel Deckel Außen

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.

			Merken
1206-1502-00-00		ohne Flansch
1206-1503-00-00		ohne Flansch
1206-1504-00-00		ohne Flansch
1206-1505-00-00		ohne Flansch
1206-1506-00-00		ohne Flansch
1206-1507-00-00		ohne Flansch
1206-1508-00-00		ohne Flansch

45°-Winkel Deckel Innen

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.

			Merken
1206-1602-00-00		ohne Flansch
1206-1603-00-00		ohne Flansch
1206-1604-00-00		ohne Flansch
1206-1605-00-00		ohne Flansch
1206-1606-00-00		ohne Flansch
1206-1607-00-00		ohne Flansch
1206-1608-00-00		ohne Flansch

T-Stück Deckel in Flucht

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.

			Merken
1206-0602-00-00		ohne Flansch
1206-0603-00-00		ohne Flansch
1206-0604-00-00		ohne Flansch
1206-0605-00-00		ohne Flansch
1206-0606-00-00		ohne Flansch
1206-0607-00-00		ohne Flansch
1206-0608-00-00		ohne Flansch

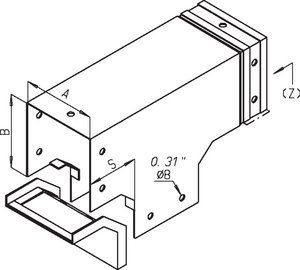

T-Stück Deckel Innen

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.
Ein Verbindungs-U ist im Formstück integriert (siehe Stelle Z).

			Merken
1206-0702-00-00		ohne Flansch
1206-0703-00-00		ohne Flansch
1206-0704-00-00		ohne Flansch
1206-0705-00-00		ohne Flansch
1206-0706-00-00		ohne Flansch
1206-0707-00-00		ohne Flansch
1206-0708-00-00		ohne Flansch

T-Stück Deckel Außen

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.
Ein Verbindungs-U ist im Formstück integriert (siehe Stelle Z).

			Merken
1206-0802-00-00		ohne Flansch
1206-0803-00-00		ohne Flansch
1206-0804-00-00		ohne Flansch
1206-0805-00-00		ohne Flansch
1206-0806-00-00		ohne Flansch
1206-0807-00-00		ohne Flansch
1206-0808-00-00		ohne Flansch

Kreuzung Deckel in Flucht

Kanal mit Gewindebolzen M6 für Potenzialausgleich.
Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.
Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.
Alle Dichtungen sind aus ölbeständigem Material.

			Merken
1206-1802-00-00		ohne Flansch
1206-1803-00-00		ohne Flansch
1206-1804-00-00		ohne Flansch
1206-1805-00-00		ohne Flansch
1206-1806-00-00		ohne Flansch
1206-1807-00-00		ohne Flansch
1206-1808-00-00		ohne Flansch

Endkappe Innen

Zum Verschluss von Kanalenden

			Merken
1206-2002-00-00		ohne Flansch
1206-2003-00-00		ohne Flansch
1206-2004-00-00		ohne Flansch
1206-2005-00-00		ohne Flansch
1206-2006-00-00		ohne Flansch
1206-2007-00-00		ohne Flansch
1206-2008-00-00		ohne Flansch

Reduzierungs-U

Zur Verbindung von Kanälen mit unterschiedlichen Abmessungen. Die Verwendung eines anderen Verbindungs-U entfällt somit an dieser Stelle.
Verbindungs-U bestehend aus Rahmenteil mit eingepressten Muttern M6, lose beiliegenden Dichtungen und einem steckbarem Brückenteil, das dem Verbindungs-U seine Stabilität verleiht.
Alle Dichtungen sind aus ölbeständigem Material.

			Merken
1206-2203-00-01		ohne Flansch
1206-2204-00-00		ohne Flansch
1206-2205-00-00		ohne Flansch
1206-2205-00-01		ohne Flansch
1206-2206-00-00		ohne Flansch
1206-2206-00-01		ohne Flansch
1206-2207-00-00		ohne Flansch
1206-2207-00-01		ohne Flansch
1206-2208-00-00		ohne Flansch

Endflansch

Zur Befestigung der Kanäle an Gehäusen, Schränken, Maschinen usw.
Endflansch bestehend aus Rahmen mit eingepressten Muttern M6 und lose beiliegenden Dichtungen.
Endflansch kann auch als Fuß verwendet werden.

			Merken
1206-2402-00-00		ohne Flansch
1206-2403-00-00		ohne Flansch
1206-2404-00-00		ohne Flansch
1206-2405-00-00		ohne Flansch
1206-2406-00-00		ohne Flansch
1206-2407-00-00		ohne Flansch
1206-2408-00-00		ohne Flansch

Trennwand

Trennwände dienen zum Herstellen von Kammern im Kanal. Sie werden einfach in den Kanal eingelegt. Mittels der Bohrungen Ø 8 ist eine zusätzliche Befestigung möglich. Trennwände für Formstücke müssen, dem jeweiligen Formstück angepasst, bestellt werden.

			Merken
1206-2502-00-00		ohne Flansch
1206-2503-00-00		ohne Flansch
1206-2504-00-00		ohne Flansch
1206-2505-00-00		ohne Flansch
1206-2506-00-00		ohne Flansch
1206-2507-00-00		ohne Flansch
1206-2508-00-00		ohne Flansch

Spreizstück

Spreizstücke dienen zur zusätzlichen Aussteifung des Kanals.


1206-1702-00-00	Kanalbreite: 75 mm	Stahlblech
1206-1703-00-00	Kanalbreite: 100 mm	Stahlblech
1206-1704-00-00	Kanalbreite: 150 mm	Stahlblech
1206-1705-00-00	Kanalbreite: 200 mm	Stahlblech
1206-1707-00-00	Kanalbreite: 300 mm	Stahlblech
