3351-2030-12-16

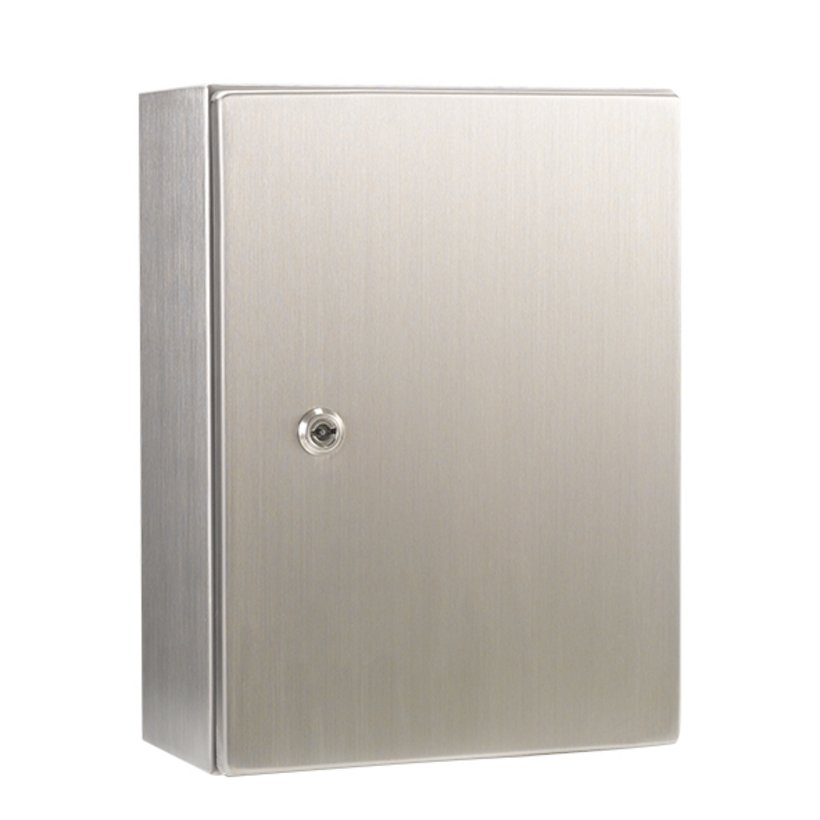

Wandgehäuse EMV Edelstahl, 1-türig

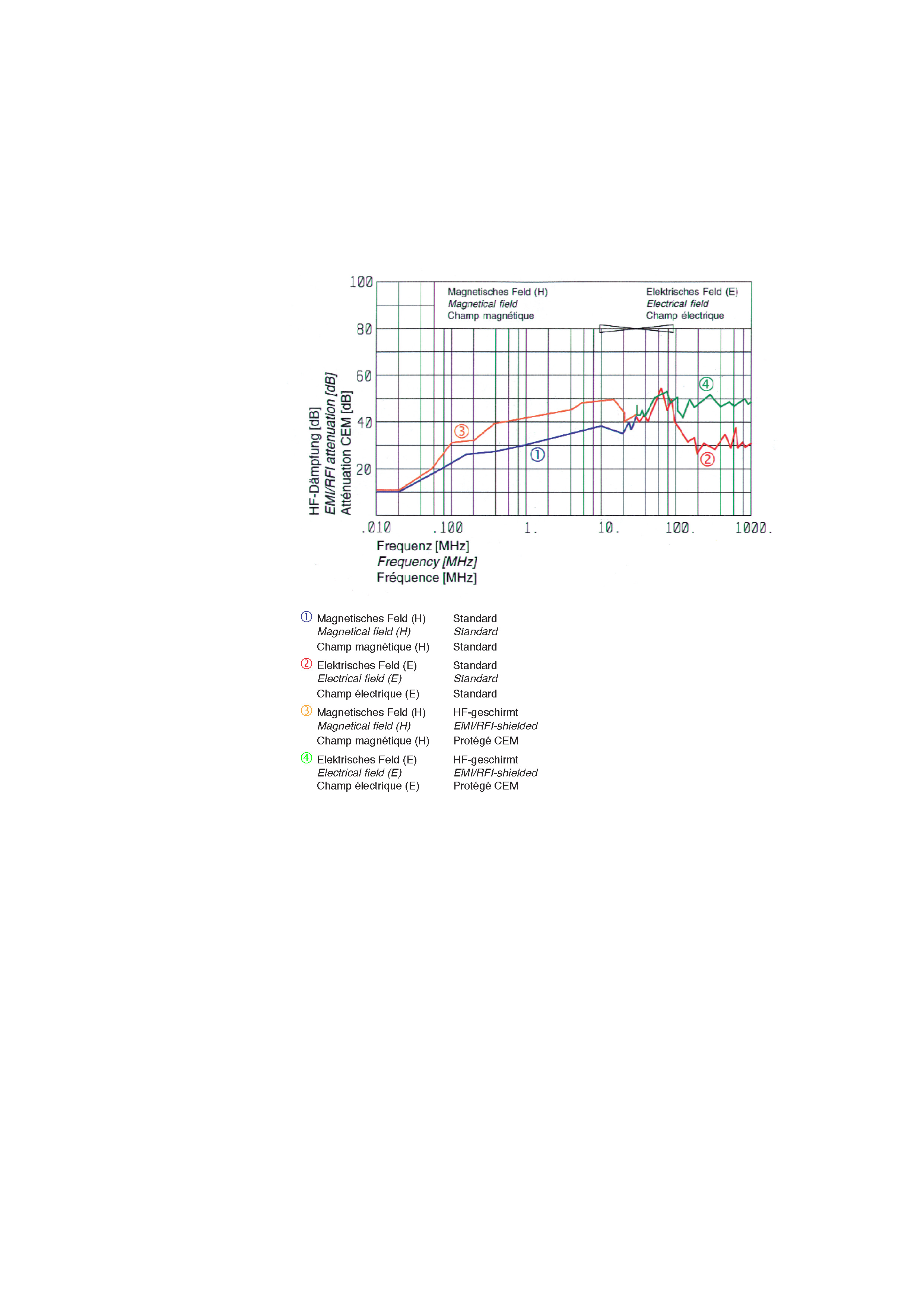

- Schutz vor elektromagnetischen Störungen
- Verhinderung von ungewollter Abstrahlung in die Umgebung
- EMV/IP Spezialdichtung
- Alle Kontaktstellen sind leitfähig
Produktbeschreibung
Wandgehäuse eintürig.
Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus.
zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür.
Tür mit EMV/IP Spezialdichtung, Standardanschlag rechts.
Scharniere verdeckt liegend, aus Edelstahl, Öffnungswinkel 180°.
Verschluss: bis H-400 mm mit 1 Drehriegel, ab H-401 mm mit 2 Drehriege, ab H-801 mm mit 3-Punkt Schließung, Standard Betätigung 3 mm Doppelbart.
Türen ab Höhe 400 mm beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen Ø 4,2 mm im 25 mm Raster.
Boden geschlossen.
Montageplatte auf Bolzen M8x35 auf Rückwand befestigt, max. 10 mm tiefenverstellbar, gekantete Montageplatte fix positioniert.
Wandbefestigung: Bohrungen mit Schrauben dicht verschlossen.
Technische Daten
-
Artikelnummer: 3351-2030-12-16
-
Variante: mit Montageplatte
-
Material: Edelstahl
-
Breite: 200 mm
-
Höhe: 300 mm
-
Tiefe: 125 mm
-
Gewicht: 4 kg
-
Enthaltene MPL: 0331-2030-00-13
-
Blechstärke: Korpus: 1,5 mm
Tür: 1,5 mm -
Maximale Einbautiefe: von T-16 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Oberfläche: Außen gebürstet
-
Verschluss: komplett Edelstahl
-
Montageplatte: sendzimirverzinkt, 2 mm, ab Gehäuse Breite/Höhe 600 x 600 mm 2,5 mm, ab Breite/Höhe 801 mm gekantet 20 mm
-
Konstruktiv ausgelegt nach: IP54
Hinweis
- Schließung durch Kompaktgriff 3070-0908-00-01, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.
- Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.
