3331-1012-40-17

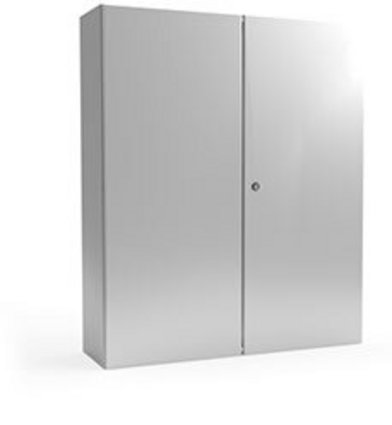

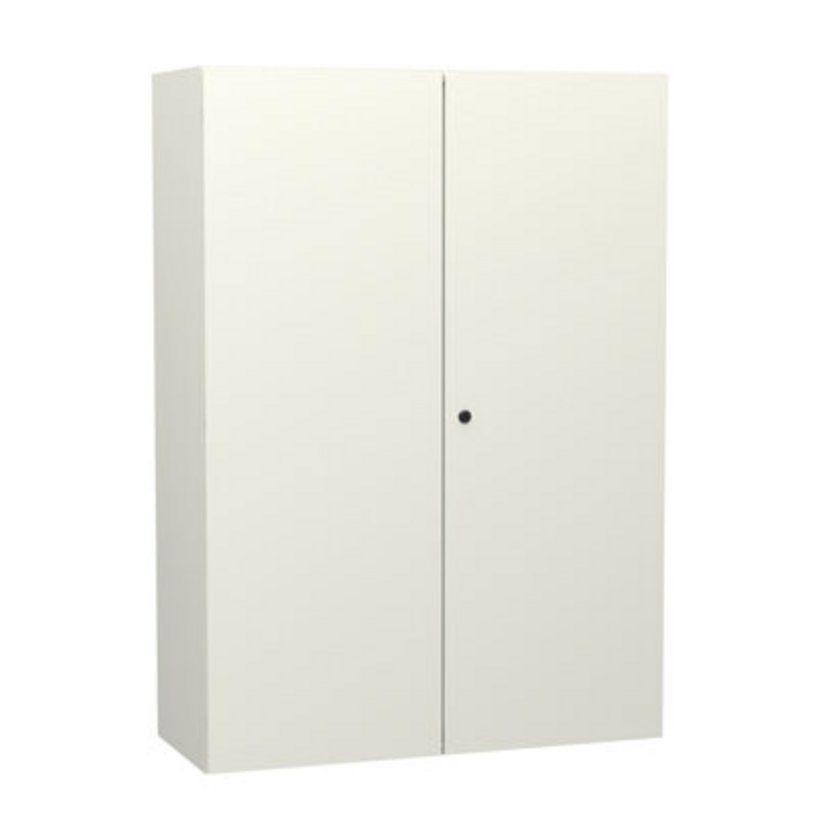

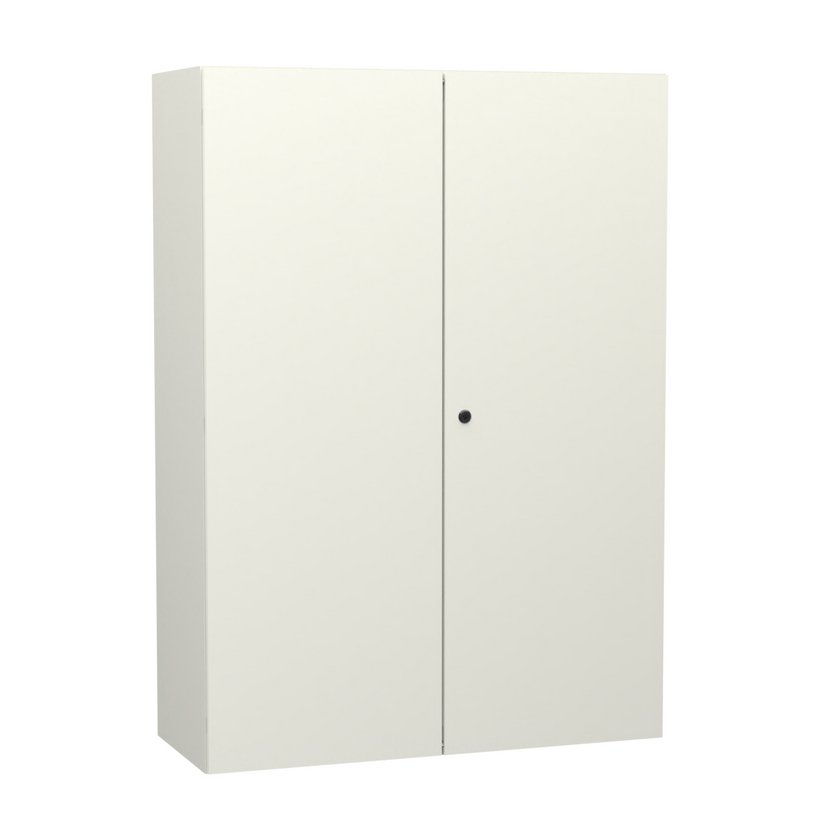

Wandgehäuse Serie 33 Stahlblech, 2-türig
- Schutzart IP55
- 180° Scharnier verdeckt
- stabile Zarge 26,5 mm breit
- schmaler Türspalt
- flexibles Systemzubehör
- Zulassungen:cULus
Produktbeschreibung
Wandgehäuse zweitürig überlappend. Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus.
Zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür.
Tür mit nahtlos geschäumter Dichtung, rechter Türflügel überlappt, Wechsel durch Tausch der Türflügel.
Scharniere verdeckt liegend, aus Stahl, Öffnungswinkel 180°.
Verschluss: 3-Punkt Schließung, Standard Betätigung 3 mm Doppelbart.
Türen beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen Ø 4,2 mm im 25 mm Raster.
Boden mit außenliegenden Kabeleinführungsplatten, bündig mit Gehäuse, aus Stahlblech (Größe 1: LxB: 355x155 mm, nutzbare Fläche: 325x125 mm; Größe 2: LxB: 555x155 mm, nutzbare Fläche 525x125 mm). Befestigung erfolgt mittels Gefu-Schrauben M4 mit Torx T20.
Montageplatte auf Rückwand mit gekonterter Schraube Standardlänge M8x30, gekantet, fix positioniert.
Wandbefestigung: Rückwand mit 4 Bohrungen Ø 9 mm für Montage der Wandbefestigungslaschen.
Technische Daten
-
Artikelnummer: 3331-1012-40-17
-
Variante: mit Montageplatte
-
Material: Stahlblech
-
Breite: 1000 mm
-
Höhe: 1200 mm
-
Tiefe: 400 mm
-
Gewicht: 83.05 kg
-
Enthaltene MPL: 0331-1012-00-13
-
Anzahl Kabelplatte: 2
-
Größe Kabelplatte: Größe 1
-
Blechstärke: Korpus: 1,5 mm
Tür: 2 mm -
Maximale Einbautiefe: von T-24 mm
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Verschluss: Kunststoffgehäuse, Betätigungsbolzen: GDZn schwarz, Schließzunge: sendzimirverzinkt
-
Montageplatte: sendzimirverzinkt, 2,5 mm gekantet 20 mm
-
Zulassung: cULus
-
Schutzart: IP55
Type 1, 2, 5, 12
Hinweis
- Schließung durch Kompaktgriff, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.
- Für alle aufgeführten UL Type ratings gilt: Ab einer Höhe von 1200 mm ist die laut Zubehör passende oder im Lieferumfang enthaltene Montageplatte einzubauen.
- Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.
- mit Kabeleinführungsplatten
