3351-8010-40-00

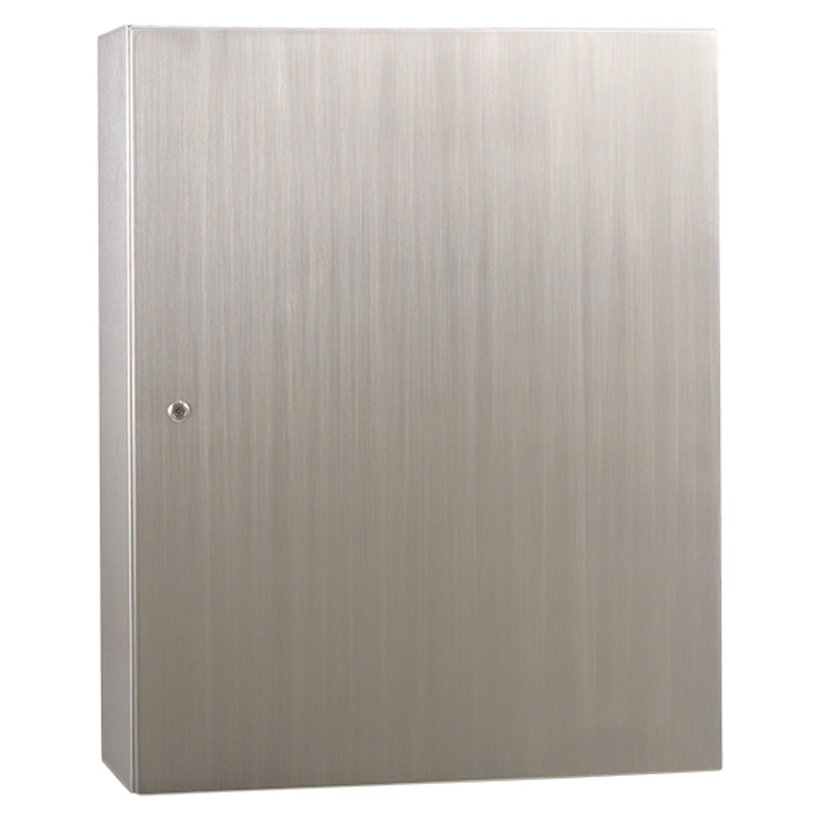

Wandgehäuse Serie 33 Edelstahl, 1-türig
- Schutzart IP66
- 180° Scharnier verdeckt
- stabile Zarge 26,5 mm breit
- schmaler Türspalt
- große Nutztiefe max. T-16 mm
- flexibles Systemzubehör
- Zulassungen: cULus
Produktbeschreibung
Wandgehäuse eintürig.
Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus.
zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür.
Tür mit nahtlos geschäumter Dichtung, Standardanschlag rechts, Anschlagwechsel durch Drehen des Gehäuses.
Scharniere verdeckt liegend, aus Edelstahl, Öffnungswinkel 180°.
Verschluss: bis H-400 mm mit 1 Drehriegel, ab H-401 mm mit 2 Drehriegel, ab H-801 mm mit 3-Punkt Schließung, Standard Betätigung 3 mm Doppelbart.
Türen ab Höhe 400 mm beidseitig mit Verstärkungs-/Lochprofil Ø 4,2 mm im 25 mm Raster.
Boden geschlossen.
Montageplatte auf Bolzen M8x35 auf Rückwand befestigt, max. 10 mm tiefenverstellbar. Gekantete Montageplatte fix positioniert.
Wandbefestigung: Rückwand mit 4 Bohrungen Ø 9 mm für Montage der Wandbefestigungslaschen.
Technische Daten
-
Artikelnummer: 3351-8010-40-00
-
Variante: ohne Montageplatte
-
Material: Edelstahl
-
Breite: 800 mm
-
Höhe: 1000 mm
-
Tiefe: 400 mm
-
Gewicht: 39.18 kg
-
Blechstärke: Korpus: 1,5 mm
Tür: 1,5 mm -
Maximale Einbautiefe: von T-16 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Oberfläche: Außen gebürstet
-
Verschluss: komplett Edelstahl
-
Zulassung: cULus
-
Schutzart: IP66
Type 1, 2, 4X, 5, 12; Optional 3, 3R
Hinweis
- Schließung durch Kompaktgriff 3070-0908-00-01, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.
- Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.
