3186-0100-03-00

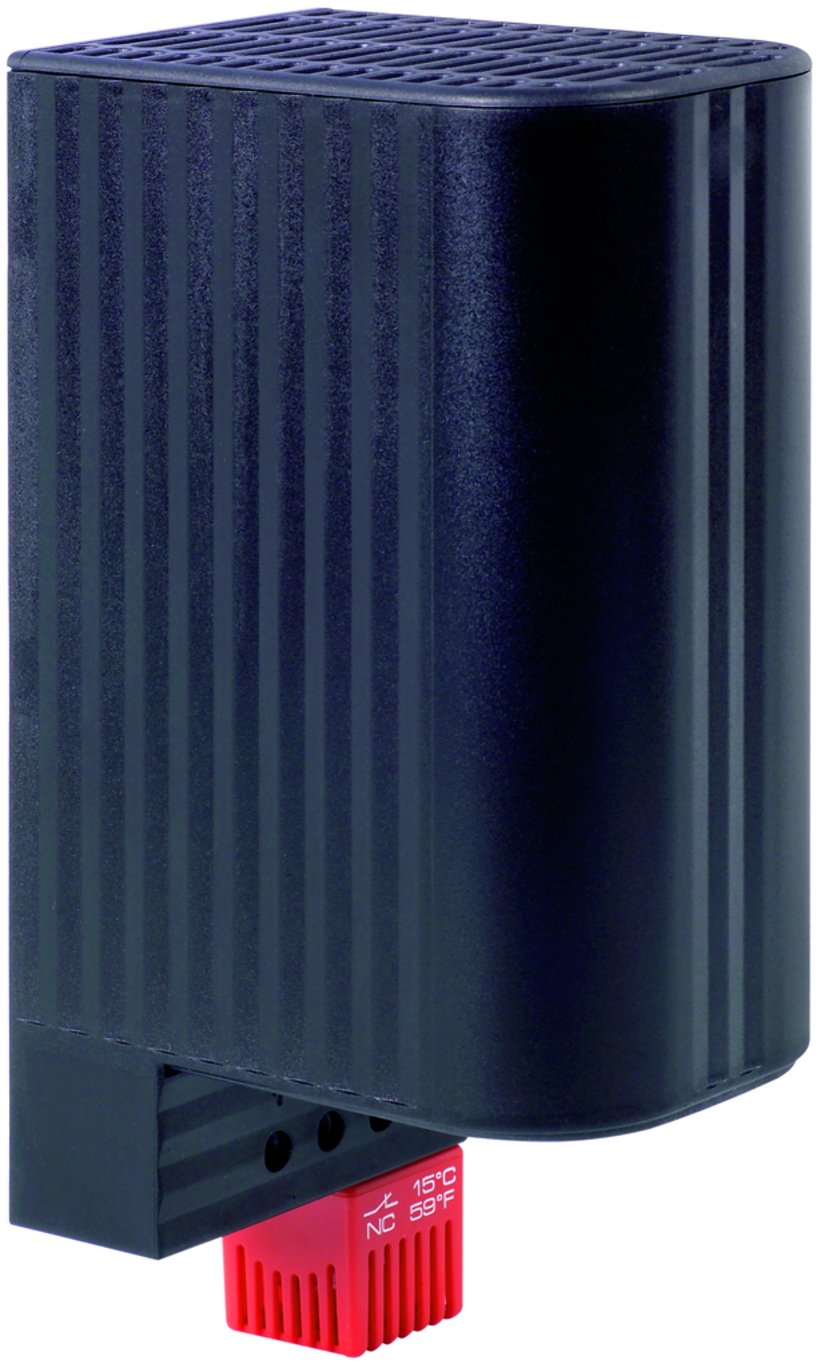

Halbleiter-Heizgerät CS mit PTC-Kaltleiter
- Kleine Abmessungen
- Sicherung von Mindesttemperaturen
- Kondensat-Vermeidung
- Vorteile bei Geräten mit PTC-Technik: Dynamisches Aufheizen, Temperaturbegrenzend, großer Spannungsbereich
Produktbeschreibung
Heizgeräte dienen zur Lufterwärmung im Schaltschrank. Wenn bei niedrigen Umgebungstemperaturen und hoher Luftfeuchtigkeit die Gefahr der Kondensatbildung entsteht und dadurch die Funktions-sicherheit elektrischer und elektronischer Schaltungen gefährdet ist bieten häwa Schaltschrankheizungen mit Leistungen von 10 W bis 1200 W zuverlässige Problemlösungen, auch z.B. zur Sicherung von Mindesttemperaturen und Frostüberwachung.
Die Bauart der Heizung bewirkt eine gute Eigenkonvektion wodurch eine hohe Warmluftströmung erreicht wird.
Das Kunststoffgehäuse ist so konzipiert, dass die Oberflächentemperaturen an den berührbaren Seitenflächen sehr niedrig gehalten werden.
Heizelement: Kaltleiter (PTC) temperaturbegrenzend.
Die Heizungen sind für den Dauerbetrieb ausgelegt.
Schnellmontage durch Clipbefestigung auf 35 mm Tragschiene.
Technische Daten
-
Artikelnummer: 3186-0100-03-00
-
Schutzart: IP20
-
Schutzklasse: II (schutzisoliert)
-
Einsatz-/Lagertemperatur: von : -45 °C bis : +70 °C
-
Einsatz-/Lagerfeuchtigkeit: max. 90% rF (nicht kondensierend)
-
Oberflächentemperatur: bei Umgebungstemperatur 20 °C (ausgenommen obere Gitterfläche): <+80 °C
-
Luftaustrittstemperatur: 120 °C
-
Heizleistung: 100 W
-
Regelung: Ein + 5 °C; Aus + 15 °C
-
MONTAGE: Clipbefestigung
-

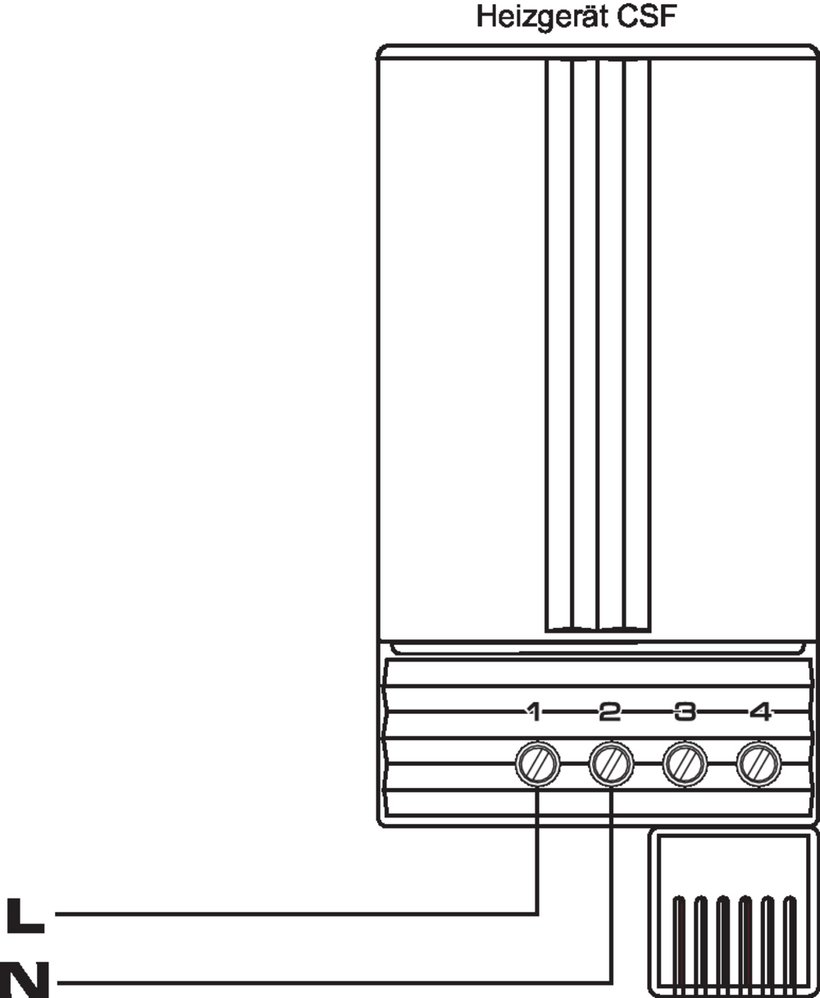

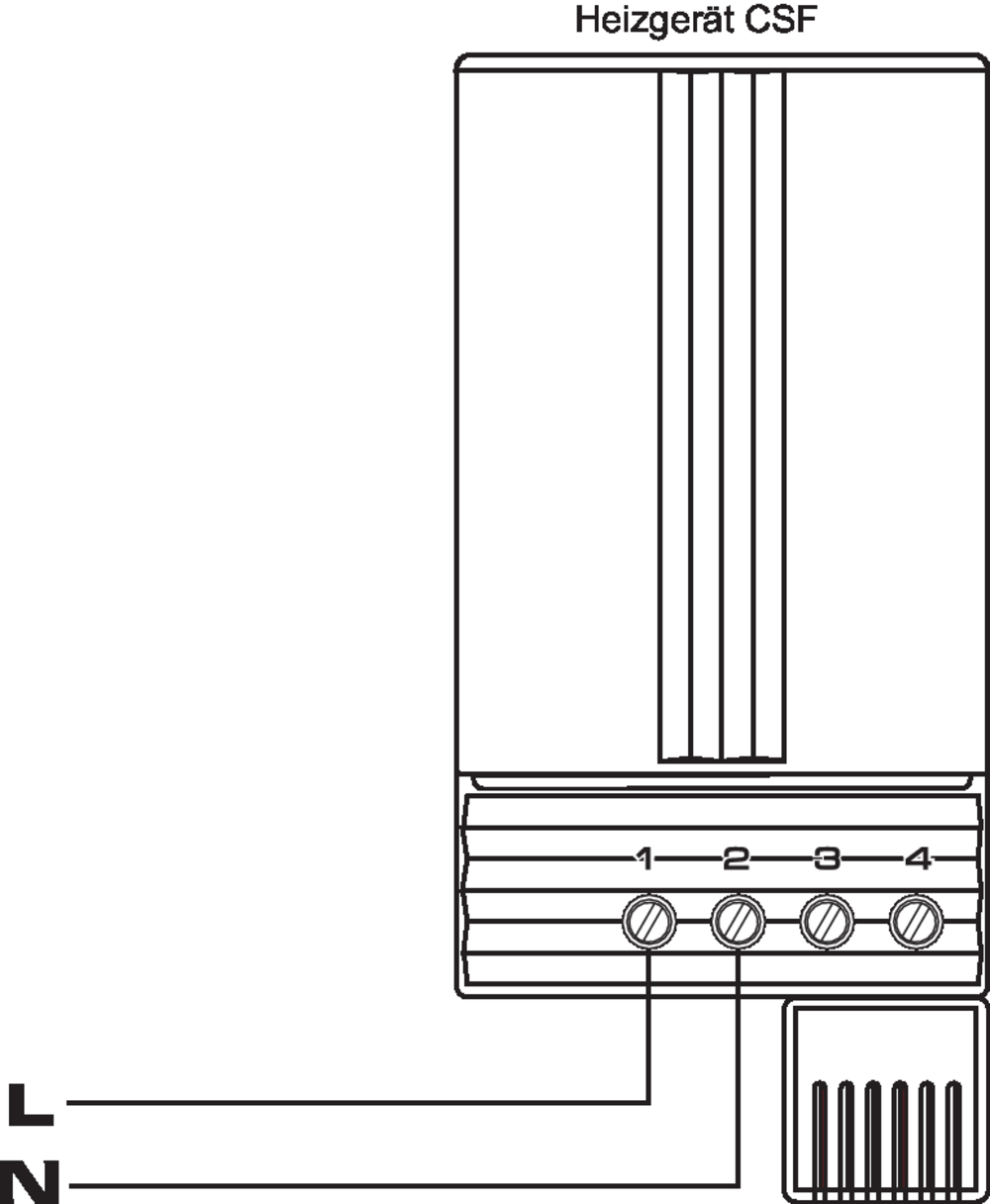

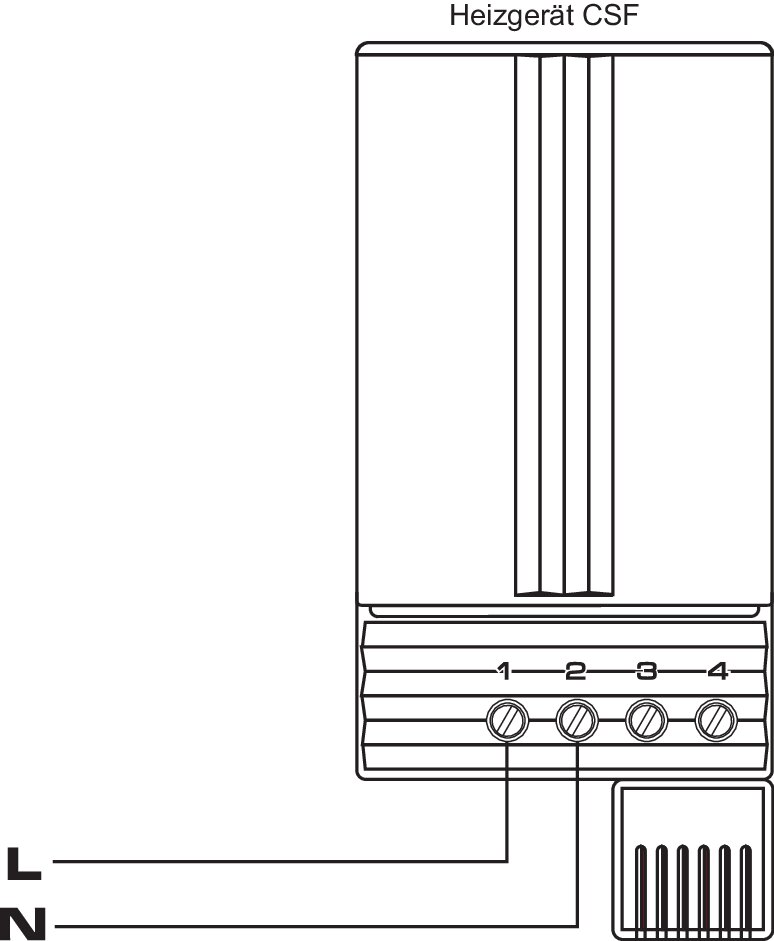

elektrischer Anschluss: 3-polige Klemme 2,5 mm2, max. Anzugsmoment 0,8 Nm max.
-
Heizelement: PTC-Kaltleiter temperaturbegrenzend
-
Einschaltstrom: 4.5 A
-
SICHERUNG: 8 A (träge)
-
Zulassung: CE; cURus
-
Gewicht: 0.3 kg
-

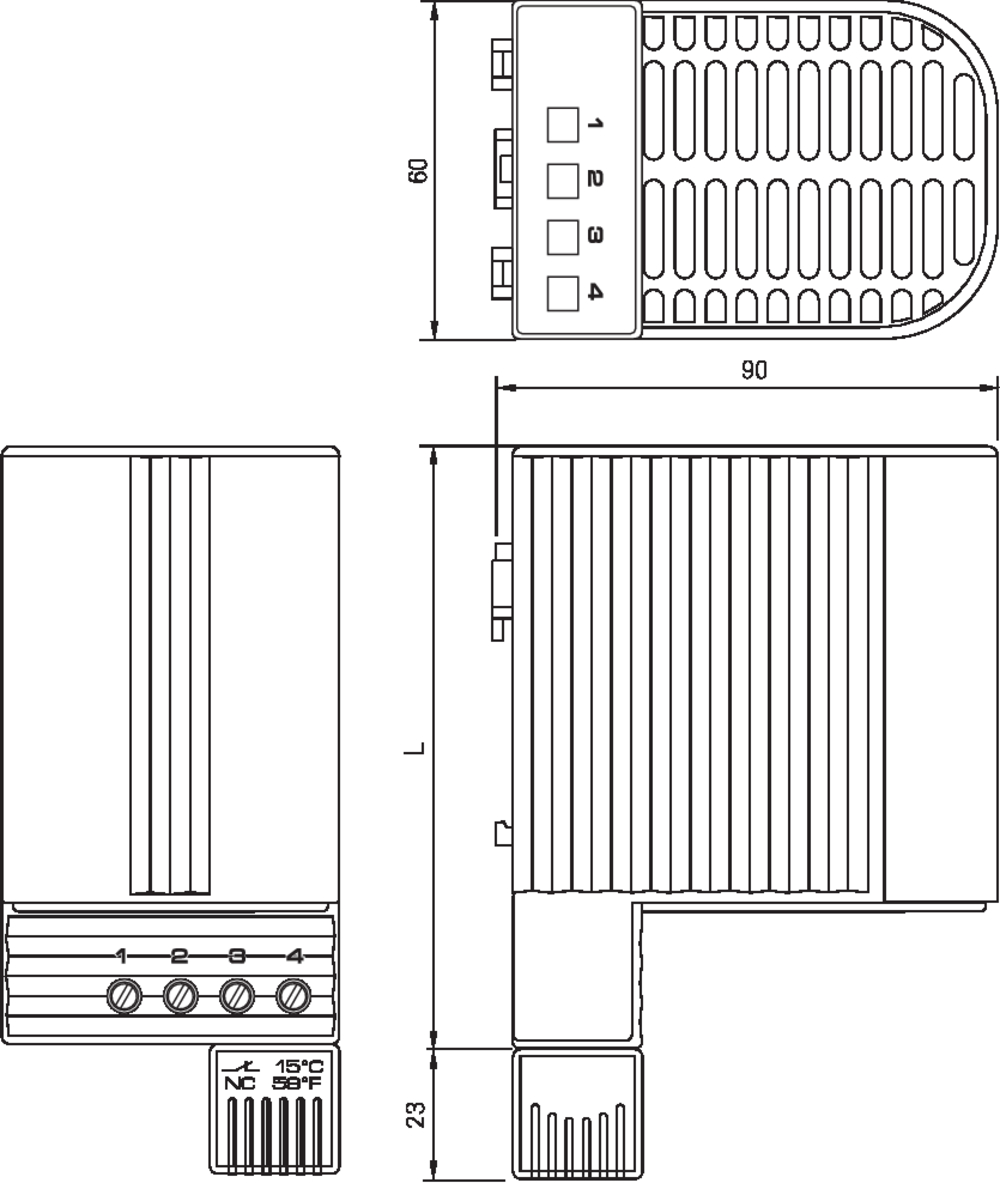

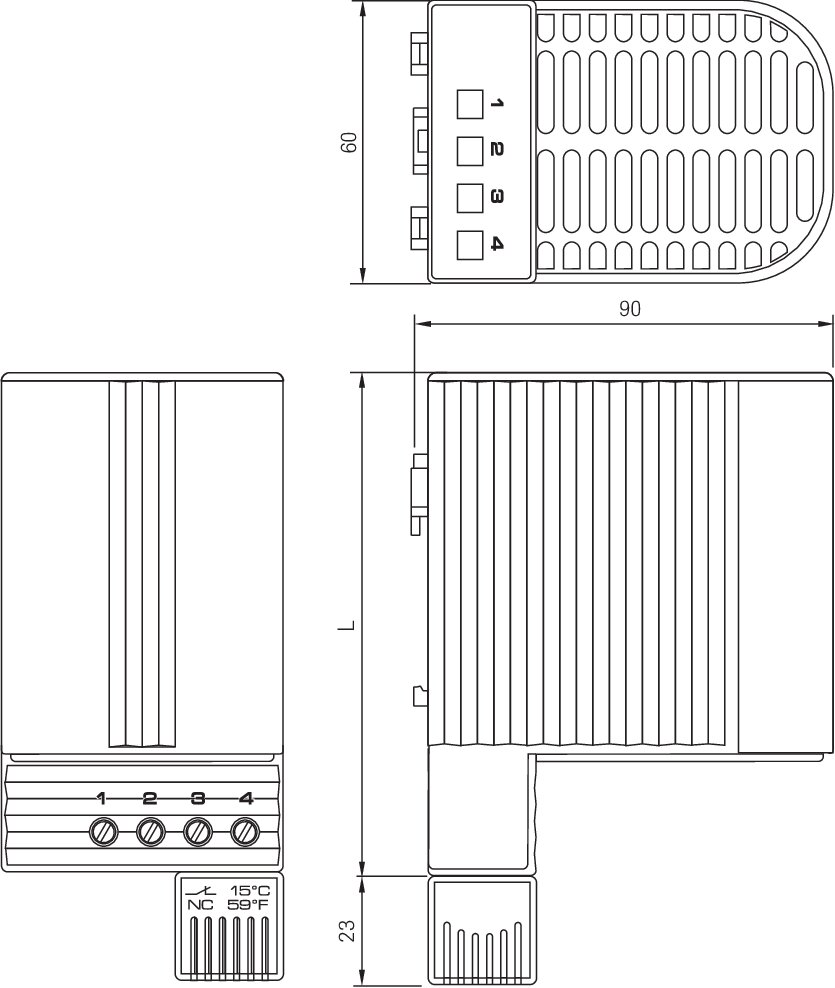

Abmessungen: Breite : 60 mm Höhe : 133 mm Tiefe : 90 mm
-
Oberfläche: Gehäuse: Kunststoff schwarz, UL94 V-0
-
Nennspannung: von 120 V bis 240 V AC (min. 110 V, max. 265 V)
-
Einbaulage: Luftstromrichtung vertikal (Luftaustritt oben/Anschluß unten)
-
Typ: CSF 100
Hinweis
- Bei Betrieb von PTC-Heizungen unter AC/DC 140 V reduziert sich die Heizleistung um ca. 10%.

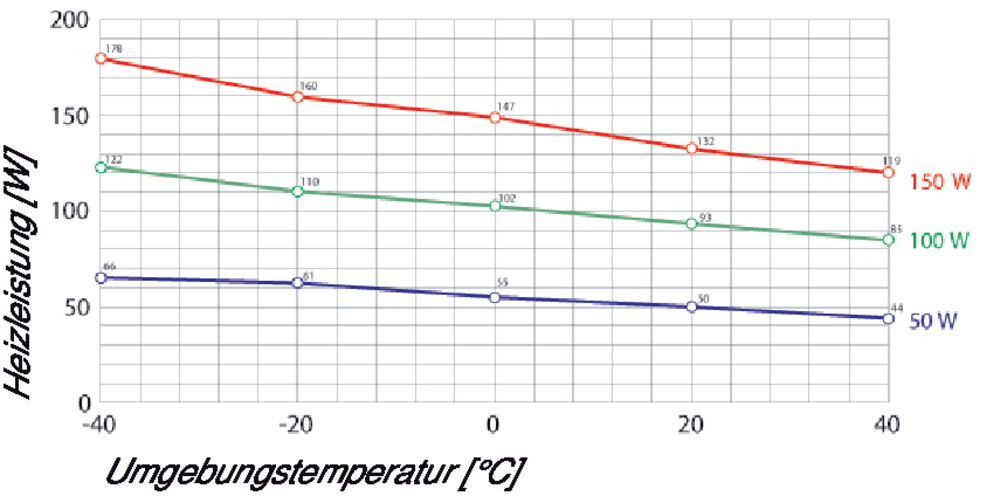

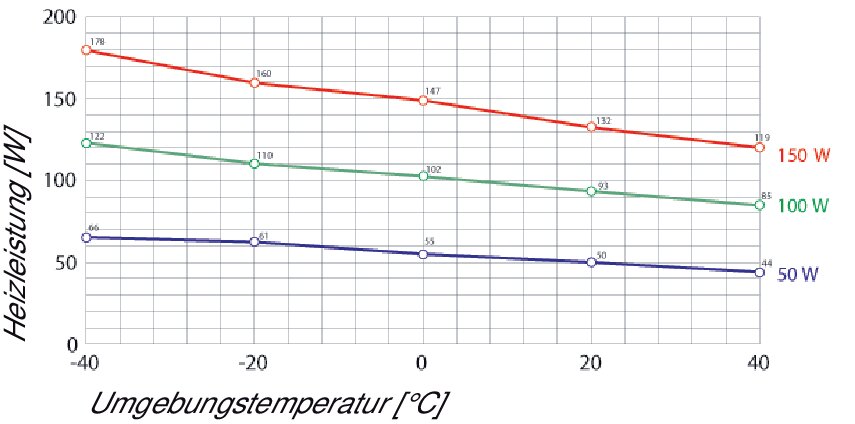

- Die angegebene Heizleistung bezieht sich auf 20 °C Umgebungstemperatur.
- Zu benachbarten Bauteilen ist ein Sicherheitsabstand von 50 bis 100 mm (jeweils gemäß Betriebsanleitung) einzuhalten.
