3115-1600-60-07

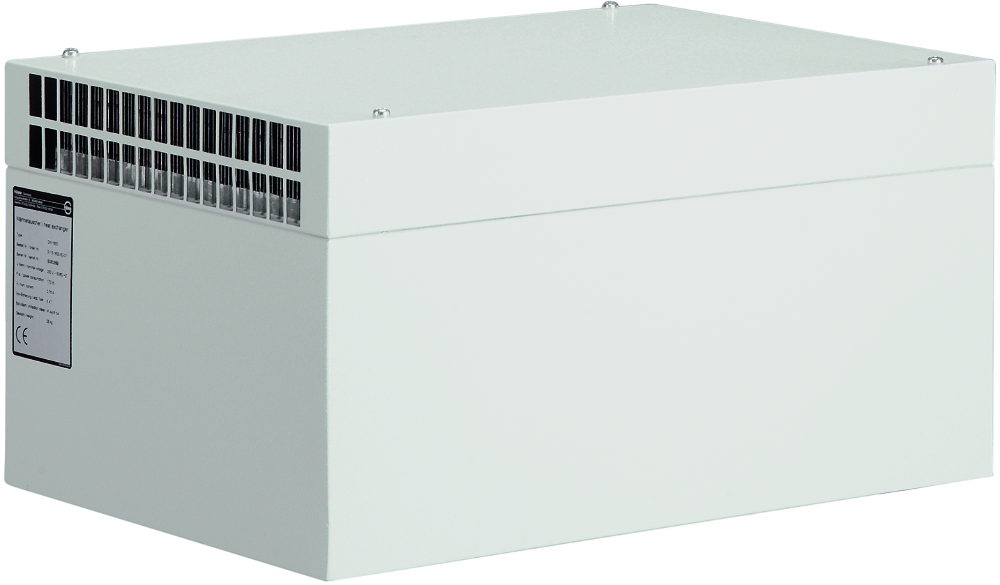

Luft-Luft Wärmetauscher zum Dachaufbau
- Filterlos, wartungsarm
- Hohe Servicefreundlichkeit
- Kompakte Bauform
Produktbeschreibung
häwa Luft-Luft Wärmetauscher mit einem hochleitfähigen Alulamellensystem besitzen zwei getrennte IP54 abgeschottete Luftkreisläufe. Dadurch kann keine Luft von außen in den Schaltschrank gelangen.
Im Innenkreis wird die warme Luft aus dem Schaltschrank abgesaugt, über das Tauscherregister geführt, durch die kühleren Lamellen abgekühlt und wieder in den Schrank zurückgeführt. Die Wärme wird bei Geräten bis 1150 W durch Wärmeleitung über die durchgehenden Aluminium-Lamellen und bei Geräten ab 2000 W durch die Kanalwände in den äußeren Bereich übertragen. Im Außenkreis wird die kühle Umgebungsluft von außen angesaugt, über die Lamellen geleitet, dort nimmt sie Wärme auf und wird wieder nach außen abgeführt.
Dach-Aufbau.
Außen- und Innenlüfter getrennt anschließbar/steuerbar.
Einfache Reinigung des Registers im angebauten Zustand.
Einfacher Ausbau des Registers zur gründlichen Nassreinigung.
Technische Daten
-
Artikelnummer: 3115-1600-60-07
-
Frequenz: 50 Hz/60 Hz
-
Schutzart: IP54, Innenlüfter IP22
-
Abzuführende Verlustleistung bei Temperaturdifferenz 25K: 1600 W
-
Nennspannung: 230 V AC
-
KUEHLLEISTUNG: 64 W/K
-
LUFTLEISTUNG: Kalt-/Warmseite: je 860 m³/h
-
Material: Tauscherelement: Aluminium
Gehäuse: Stahlblech 1mm -
MONTAGE: Dach-Aufbau
-
elektrischer Anschluss: 1 Anschlusskabel
-
LEISTUNGSAUFNAHME: bei 50 Hz: 170 W
-
NENNSTROM: bei 50 Hz: 0,76 A
-
Geräuschpegel: bei 50 Hz: 64 dB(A)
-
Zulassung: CE
-
Gewicht: 28 kg
-
Abmessungen: Breite : 600 mm Höhe : 300 mm Tiefe : 380 mm
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Typ: DW1600
-
SICHERUNG: 6 AT
Hinweis
- Sonderspannungen oder mit Edelstahlgehäuse auf Anfrage lieferbar
- Wärmetauscher mit 1 Anschlusskabel
- Dichtung
- Befestigungsteile
