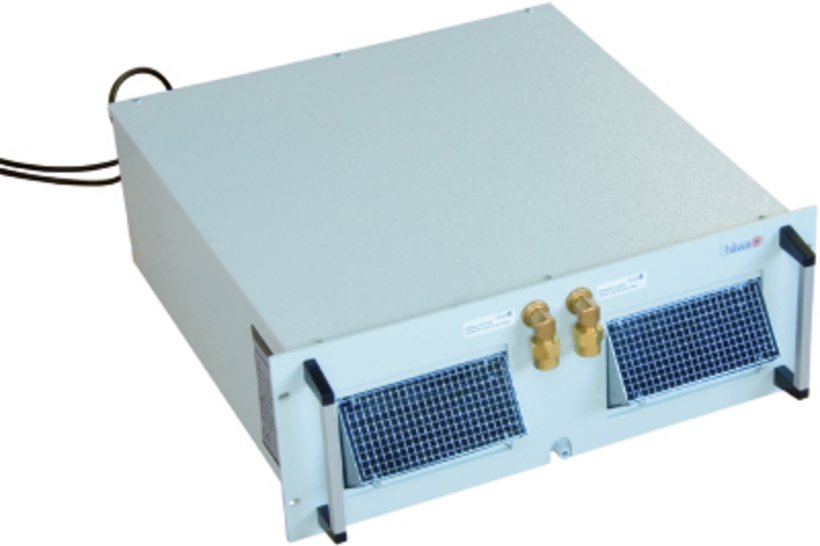

Luft-Wasser-Wärmetauscher als 19"-Einschub

Diese Geräte sind entwickelt worden um die Schaltschrankinnenluft zu kühlen. Gut geeignet sind Luft-Wasser-Wärmetauscher für hohe Umgebungstemperaturen.

Der Luft-Wasser-Wärmetauscher besteht im wesentlichen aus einem Gehäuse, Register (Rohrbündel mit Lamellen), Lüfter und Anschlussleitungen. Die warme Luft aus dem Schaltschrank wird über den Lüfter in das Wärmetauschergehäuse gesaugt, über das Register (mit Kühlwasser) abgekühlt und zurück in den Schaltschrank geblasen.

Auch bei schlechtesten Umgebungsbedingungen wie hohen Temperaturen, stark verschmutzter oder aggressiver Luft einsetzbar, wenn Kühlwasser vorhanden ist.

Auch bei sehr hohen Umgebungstemperaturen bis 75 °C einsetzbar, da die erreichbare Schrankinnentemperatur in erster Linie von der Wasser-Eintrittstemperatur abhängig ist. Es kann also unter die Umgebungstemperatur gekühlt werden.

Wasser-Wärmetauscher eignen sich also auch zum Einsatz bei Bedingungen in der weder Filterlüfter noch Luft-Wärmetauscher noch Kühlgeräte einsetzbar sind.

Verschleißteile wie Ventilator und Ventil können sehr einfach selbst ausgewechselt werden.

Bei 19“-Type WE2800 Luftführung seitlich, beim WE2800 V Luftaustritt frontseitig.

Bei Geräten mit Ventil ist zur Wassereinsparung und Vermeidung übermäßiger Unterkühlung ein durch ein Thermostat gesteuertes Ventil mit Entstörglied eingebaut.

Bei beiden 19“-Typen ist der Thermostat mit separatem Kabel durch die Rückwand herausgeführt. Die Schrankinnentemperatur kann hierdurch an beliebiger Stelle des Schaltschrankes erfasst und geregelt werden.

Als sinnvolles Zubehör empfiehlt sich der Einsatz des mechanischen Feuchtigkeitsreglers Bestell-Nr. 3150-0030-02-30, um vor Unterschreitung des Taupunktes im Schaltschrank die Kühlung abzuschalten und damit Kondensatbildung im Schrank zu verhindern.
