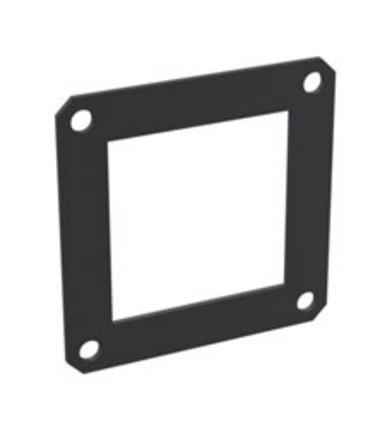

Flanschgummi für Serie 1201

Zum Abdichten der Flanschverbindungsstellen.


1201-0106-00-06	Leitungskanal 1201	60 x 60 mm	NBR	schwarz
1201-0110-00-06	Leitungskanal 1201	100 x 100 mm	NBR	schwarz
1201-0112-00-06	Leitungskanal 1201	200 x 100 mm	NBR	schwarz
1201-0115-00-06	Leitungskanal 1201	150 x 150 mm	NBR	schwarz

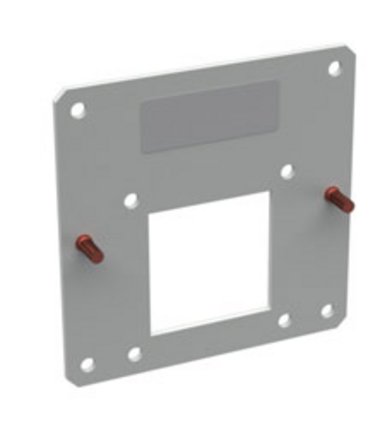

Reduzierflansch

Für die Verwendung mit Leitungskanäle vom Typ 1201 mit UL, Type 12 oder 3R.
Dient zur Reduzierung bzw. Erweiterung von einer Kanalgröße zur nächsten.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).


1201-0510-01-00	Leitungskanal 1201	von 100 x 100 mm auf 60 x 60 mm	UL	Stahlblech
1201-0515-01-00	Leitungskanal 1201	von 150 x 150 mm auf 100 x 100 mm	UL	Stahlblech
1201-0520-01-00	Leitungskanal 1201	von 200 x 100 mm auf 100 x 100 mm	UL	Stahlblech

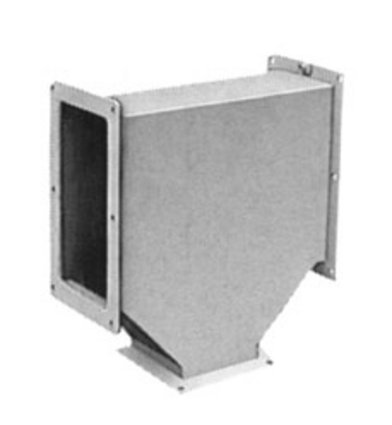

Reduzier T-Stück

Zur Leitungsverteilung in mehrere Richtungen werden T-Stücke eingesetzt. Die T-Stücke besitzen an jedem Abgang einen angeschweißten Flansch.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).

ArtNr.	Typ	Querschnitt	Zulassung	Merken
1201-0112-00-07	Leitungskanal 1201	200 x 100 mm, Abgang 100 x 100	UL

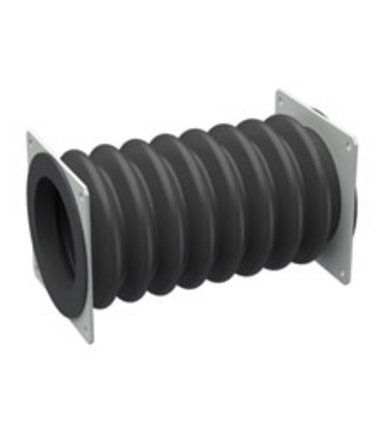

Faltenbalg

Verhindert die Übertragung von Vibrationen der Maschine zum Kanalsystem bzw. Schaltschrank und überbrückt baulich bedingte Maßdifferenzen oder Winkelverschiebungen bei der Montage.
Die Befestigung erfolgt mit Flanschen aus Stahlblech.


1201-1106-01-50	Leitungskanal 1201	60 x 60 mm	Faltenbalg: Weich PVC, schwarz Flansch: Stahlblech, pulverbeschichtet RAL 7035, glatt, seidenglanz
1201-1110-02-00	Leitungskanal 1201	100 x 100 mm	Faltenbalg: Weich PVC, schwarz Flansch: Stahlblech, pulverbeschichtet RAL 7035, glatt, seidenglanz
1201-1115-02-50	Leitungskanal 1201	150 x 150 mm	Faltenbalg: Weich PVC, schwarz Flansch: Stahlblech, pulverbeschichtet RAL 7035, glatt, seidenglanz

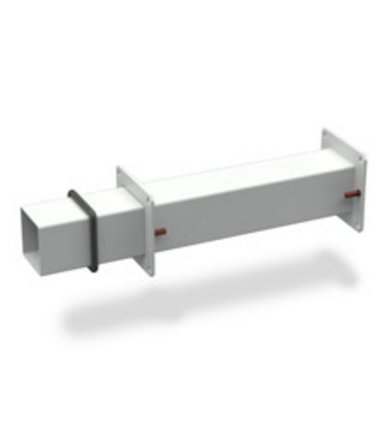

Teleskopstück

Für die Verwendung mit Leitungskanäle vom Typ 1201.
Das Teleskopstück mit einem angeschweißten und einem beweglichen Flansch, dient zum Längenausgleich von 47 mm bis 300 mm.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).


1201-1206-03-50	Leitungskanal 1201	60 x 60 mm	Länge: 47 mm - 300 mm	Stahlblech
1201-1210-03-50	Leitungskanal 1201	100 x 100 mm	Länge: 47 mm - 300 mm	Stahlblech
1201-1215-03-50	Leitungskanal 1201	150 x 150 mm	Länge: 47 mm - 300 mm	Stahlblech
1201-1221-03-50	Leitungskanal 1201	200 x 100 mm	Länge: 47 mm - 300 mm	Stahlblech

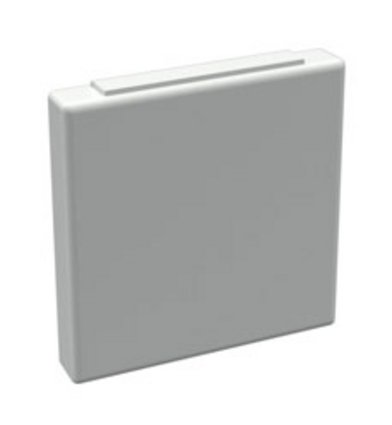

Endstück

Für Zwischenlängen, wenn kundenseits Leitungskanäle abgelängt werden oder bei Leitungskanal gerade, kürzbar.


1201-0106-00-02	Leitungskanal 1201	60 x 60 mm	Stahlblech	Pulverbeschichtet RAL 7035, glatt, seidenglanz
1201-0110-00-02	Leitungskanal 1201	100 x 100 mm	Stahlblech	Pulverbeschichtet RAL 7035, glatt, seidenglanz
1201-0112-00-02	Leitungskanal 1201	200 x 100 mm	Stahlblech	Pulverbeschichtet RAL 7035, glatt, seidenglanz
1201-0115-00-02	Leitungskanal 1201	150 x 150 mm	Stahlblech	Pulverbeschichtet RAL 7035, glatt, seidenglanz

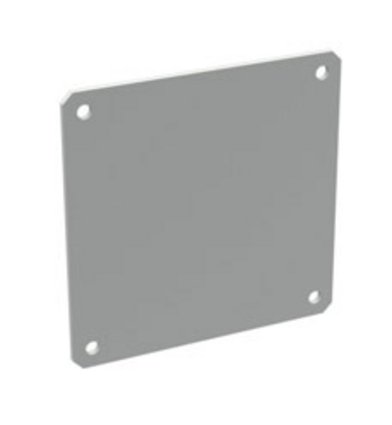

Endplatte

Endplatte schraubbar zum Verschließen von offenen Querschnitten bei Leitungskanälen Serie 1201.


1201-0106-00-22	Leitungskanal 1201	60 x 60 mm	Stahlblech	Pulverbeschichtet RAL 7035, glatt, seidenglanz
1201-0110-00-22	Leitungskanal 1201	100 x 100 mm	Stahlblech	Pulverbeschichtet RAL 7035, glatt, seidenglanz
1201-0112-00-22	Leitungskanal 1201	200 x 100 mm	Stahlblech	Pulverbeschichtet RAL 7035, glatt, seidenglanz
1201-0115-00-22	Leitungskanal 1201	150 x 150 mm	Stahlblech	Pulverbeschichtet RAL 7035, glatt, seidenglanz

Dichtung für Serie 1201

Einseitig selbstklebende Dichtung als Deckeldichtung beim Leitungskanalsystem 1201.

ArtNr.	Typ	Abmessungen	Type Ratings	Merken
3080-0102-18-20	Leitungskanal 1201	Breite: 11 mm Höhe: 4 mm	UL Type 12, 3R

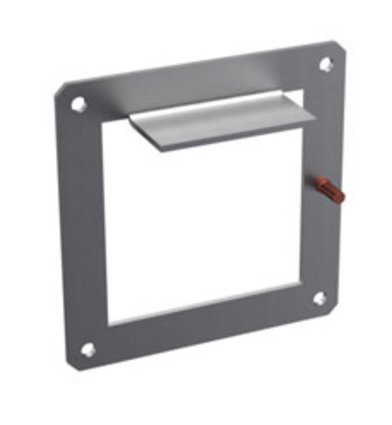

Flansch

Für Zwischenlängen, wenn kundenseits Leitungskanäle abgelängt werden oder bei Leitungskanal gerade, kürzbar.
Über diesen anschweißbaren Flansch wird die Verbindung zu anderen Formteilen des Leitungskanals Serie 1201 hergestellt.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).


1201-0106-00-05	Leitungskanal 1201	60 x 60 mm	Stahlblech	roh, gefettet
1201-0110-00-05	Leitungskanal 1201	100 x 100 mm	Stahlblech	roh, gefettet
1201-0112-00-05	Leitungskanal 1201	200 x 100 mm	Stahlblech	roh, gefettet
1201-0115-00-05	Leitungskanal 1201	150 x 150 mm	Stahlblech	roh, gefettet

Montagebügel

Mit dem Montagebügel lassen sich Leitungskanäle mit Flansch an Wand, Boden oder Decke befestigen.


1201-1406-01-00	Leitungskanal 1201	60 x 60 mm	Stahlblech	Pulverbeschichtet RAL 7035, glatt, seidenglanz
1201-1410-01-00	Leitungskanal 1201	100 x 100 mm + 200 x 100 mm	Stahlblech	Pulverbeschichtet RAL 7035, glatt, seidenglanz
1201-1415-01-00	Leitungskanal 1201	150 x 150 mm	Stahlblech	Pulverbeschichtet RAL 7035, glatt, seidenglanz

Verschluss mit Haken

Zum Verschließen von Klappen usw.
Befestigung durch anschweißen.

ArtNr.	Typ	Material	Oberfläche	Blechstärke	Merken
1201-0350-00-00	Leitungskanal 1201	Stahlblech	roh	1 mm
