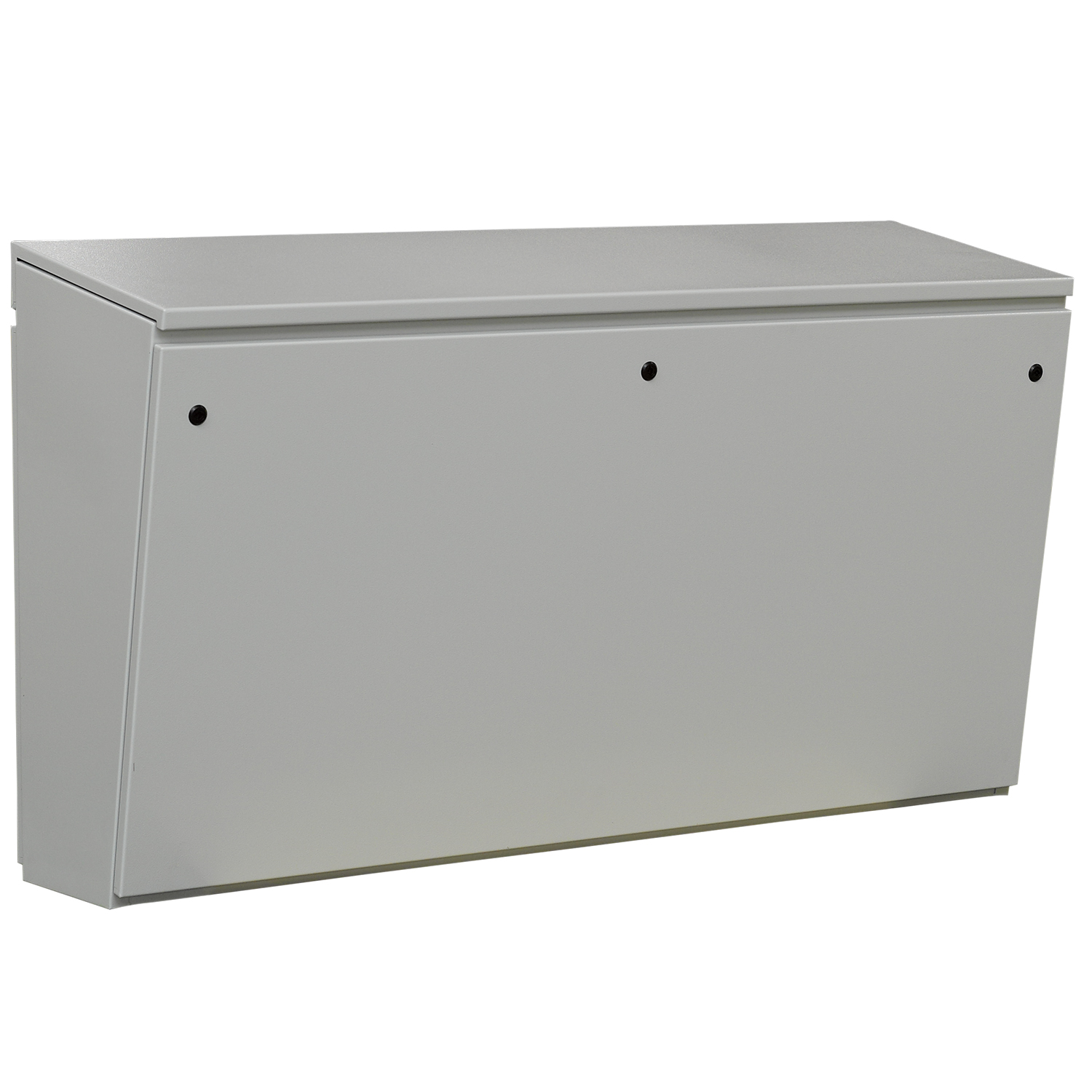

Standpult H122

0322-1690-65-07

Standpult H122

  • Standpult mit oder ohne Montageplatte
  • Einsatz als Schaltpult oder Steuerpult

Produktbeschreibung

Mit rückseitiger Stecktüre

Verschluß: 3 mm Doppelbart

Pultplatte: Aufhalteschere rechts (ab B=1000 beidseitig)

Montageplatte: Stahlblech sendzimirverzinkt, tiefenverstellbar (bei T=650 mm 2 Montageplatten)

Kabeleinführungsplatte: Von innen befestigt

Abdichtung: Eingeschäumte Spezialdichtung

Schutzleiteranschluss nach DIN EN 61439-1, Anschluß am Pult, Türen und Montageplatte

Stecktüren vorne und hinten

Technische Daten

  • Artikelnummer: 0322-1690-65-07
  • Material: Stahlblech
  • Variante: ohne Montageplatte
  • Abmessungen: Breite : 1600 mm  Höhe : 900 mm  Tiefe : 650 mm
  • Blechstärke: Tür: 1,5 mm
    Pultplatte: 2 mm
  • Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
  • Schutzart: IP55
  • Schranktyp: Pultsysteme

Hinweis

  • Andere Verschlussarten auf Anfrage.
  • Edelstahlvarianten auf Anfrage.
  • Pult kpl. mit Kabeleinführungsplatte und 1 Schlüssel
0346 Sockel 100 mm hoch für Pulte
0346-1601-50-17
0346 Sockel 100 mm hoch für Pulte
Breite
1600 mm
Material
Stahlblech
Sockeltiefe
480 mm
weitere Informationen
Montageplatte 0320 für H122 und H123 Pulte
0320-0016-72-13
Montageplatte 0320 für H122 und H123 Pulte
Passend für Breite
1600 mm
weitere Informationen
CAD-Daten und weitere Darstellungen:
Als PDF speichern Als PDF speichern Direkt-Anfrage
Standpult H122
Standpult H122
Mit rückseitiger Stecktüre
Verschluß: 3 mm Doppelbart
Pultplatte: Aufhalteschere rechts (ab B=1000 beidseitig)
Montageplatte: Stahlblech sendzimirverzinkt, tiefenverstellbar (bei T=650 mm 2 Montageplatten)
Kabeleinführungsplatte: Von innen befestigt
Abdichtung: Eingeschäumte Spezialdichtung
Schutzleiteranschluss nach DIN EN 61439-1, Anschluß am Pult, Türen und Montageplatte
Stecktüren vorne und hinten
Merken
0322-6090-45-07
600 mm
900 mm
450 mm
ohne Montageplatte
IP55
0322-6090-45-17
600 mm
900 mm
450 mm
mit Montageplatte
IP55
0322-7090-45-07
700 mm
900 mm
450 mm
ohne Montageplatte
IP55
0322-7090-45-17
700 mm
900 mm
450 mm
mit Montageplatte
IP55
0322-8090-45-07
800 mm
900 mm
450 mm
ohne Montageplatte
IP55
0322-8090-45-17
800 mm
900 mm
450 mm
mit Montageplatte
IP55
0322-1090-45-07
1000 mm
900 mm
450 mm
ohne Montageplatte
IP55
0322-1090-45-17
1000 mm
900 mm
450 mm
mit Montageplatte
IP55
0322-1290-45-07
1200 mm
900 mm
450 mm
ohne Montageplatte
IP55
0322-1290-45-17
1200 mm
900 mm
450 mm
mit Montageplatte
IP55
0322-1690-45-07
1600 mm
900 mm
450 mm
ohne Montageplatte
IP55
0322-1690-45-17
1600 mm
900 mm
450 mm
mit Montageplatte
IP55
0322-2090-45-07
2000 mm
900 mm
450 mm
ohne Montageplatte
IP55
0322-2090-45-17
2000 mm
900 mm
450 mm
mit Montageplatte
IP55
0322-8090-65-07
800 mm
900 mm
650 mm
ohne Montageplatte
IP55
0322-8090-65-17
800 mm
900 mm
650 mm
mit Montageplatte
IP55
0322-1090-65-07
1000 mm
900 mm
650 mm
ohne Montageplatte
IP55
0322-1090-65-17
1000 mm
900 mm
650 mm
mit Montageplatte
IP55
0322-1290-65-07
1200 mm
900 mm
650 mm
ohne Montageplatte
IP55
0322-1290-65-17
1200 mm
900 mm
650 mm
mit Montageplatte
IP55
0322-1690-65-07
1600 mm
900 mm
650 mm
ohne Montageplatte
IP55
0322-1690-65-17
1600 mm
900 mm
650 mm
mit Montageplatte
IP55
