0450-1018-50-10

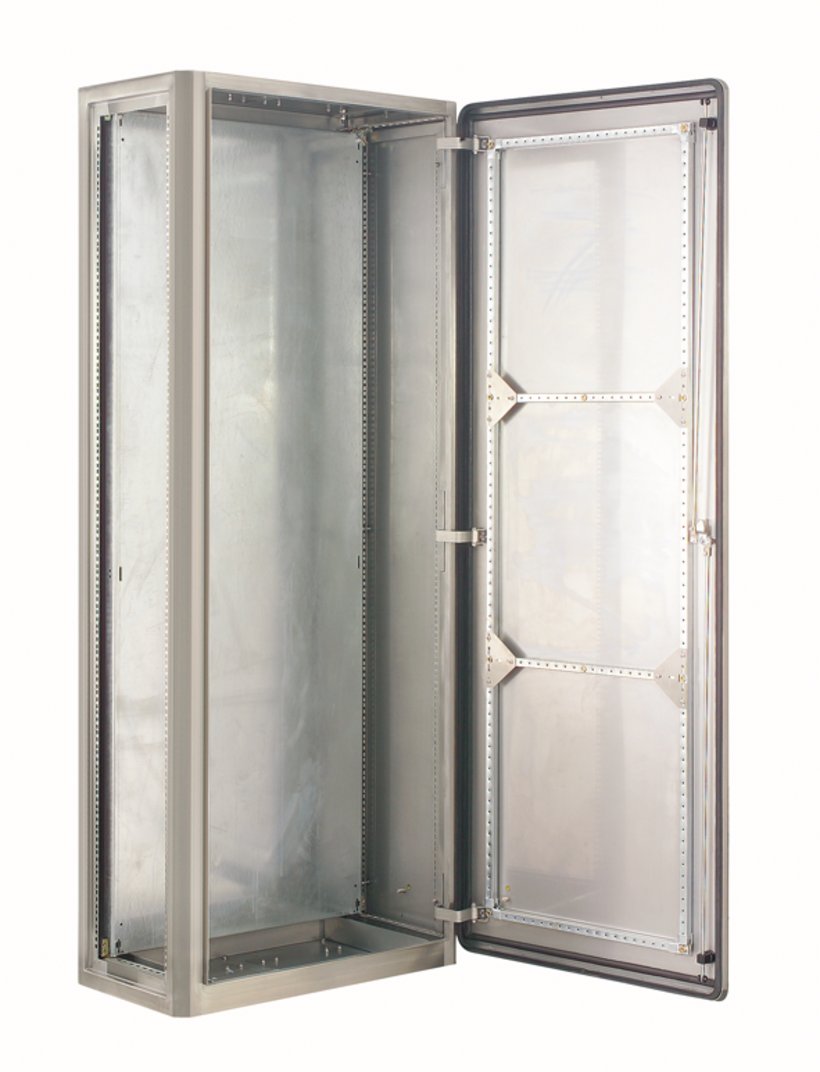

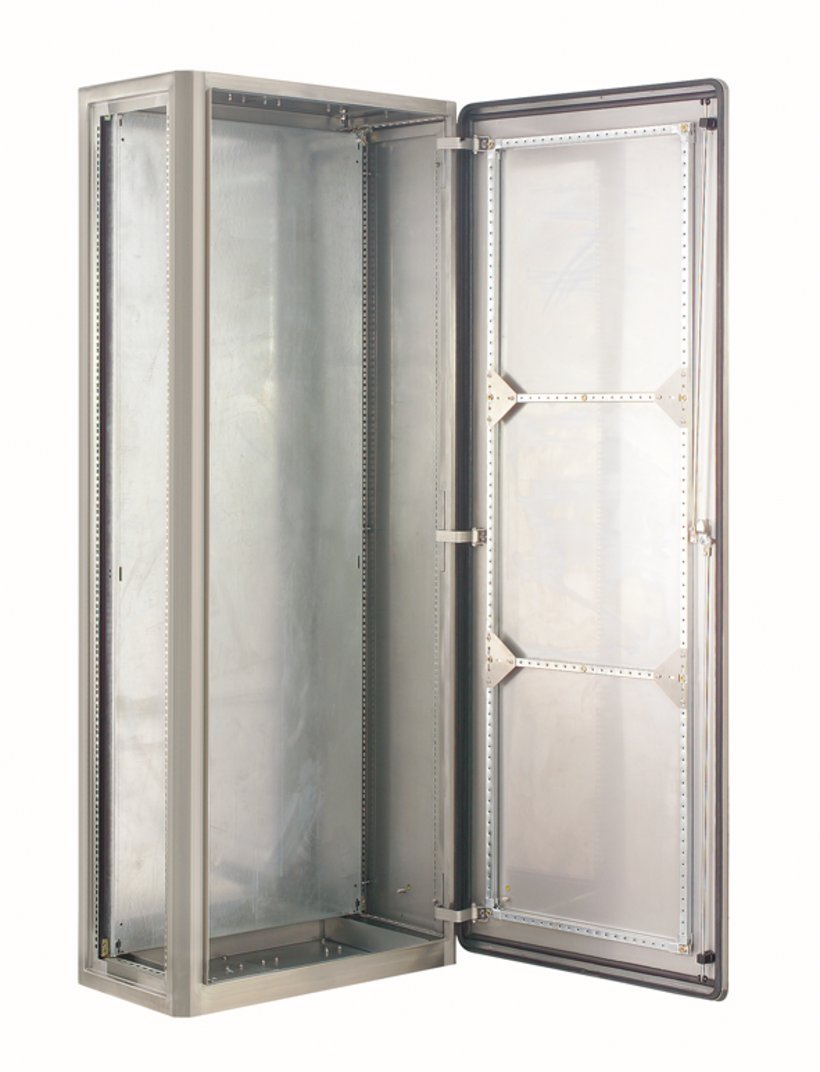

RHL-Schrank H450, T-500 mm
- Hochabdichtend Schutzart IP66/69, entspricht NEMA 4X
- keine Stoßstellen
- keine Toträume
- für alle sensiblen Bereiche
Produktbeschreibung
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M8x20 mm im Dach, Boden, Türe und Seitenwand. Montageplatte mit Bohrung vorbereitet.
Bodenbefestigung: 4 bzw. 6 Bohrungen 10,5 mm
Scharniertüre: Außen aufgesetzt, rechts anschlagbar. Ecken gerundet, r=30 mm, Verschluss: Baskülestangenschloß mit Sicherheitsvorreiber 3 mm Doppelbart.
Scharniere innenliegend, Öffnungswinkel 110°
Eingeschraubter Verstärkungsrahmen aus stabilem Vierkantrohr mit zwei zusätzlichen Querstreben mit Befestigungsbohrungen 4,5 mm im 25 mm Raster.
Dach geschlossen
Kabeleinführung: Boden mit 4 Stück Kabeleinführungsplatten außen bündig, von innen verschraubt.
Anreihung: Über innen liegendes seitliches Lochraster. Identisch mit Seitenwandbefestigung.
Technische Daten
-
Artikelnummer: 0450-1018-50-10
-
VARIANTEN-NAME-METADATA-GEN: 0450-1018-50-10
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Schutzart: IP66; IP69, erfüllt NEMA 4X
-

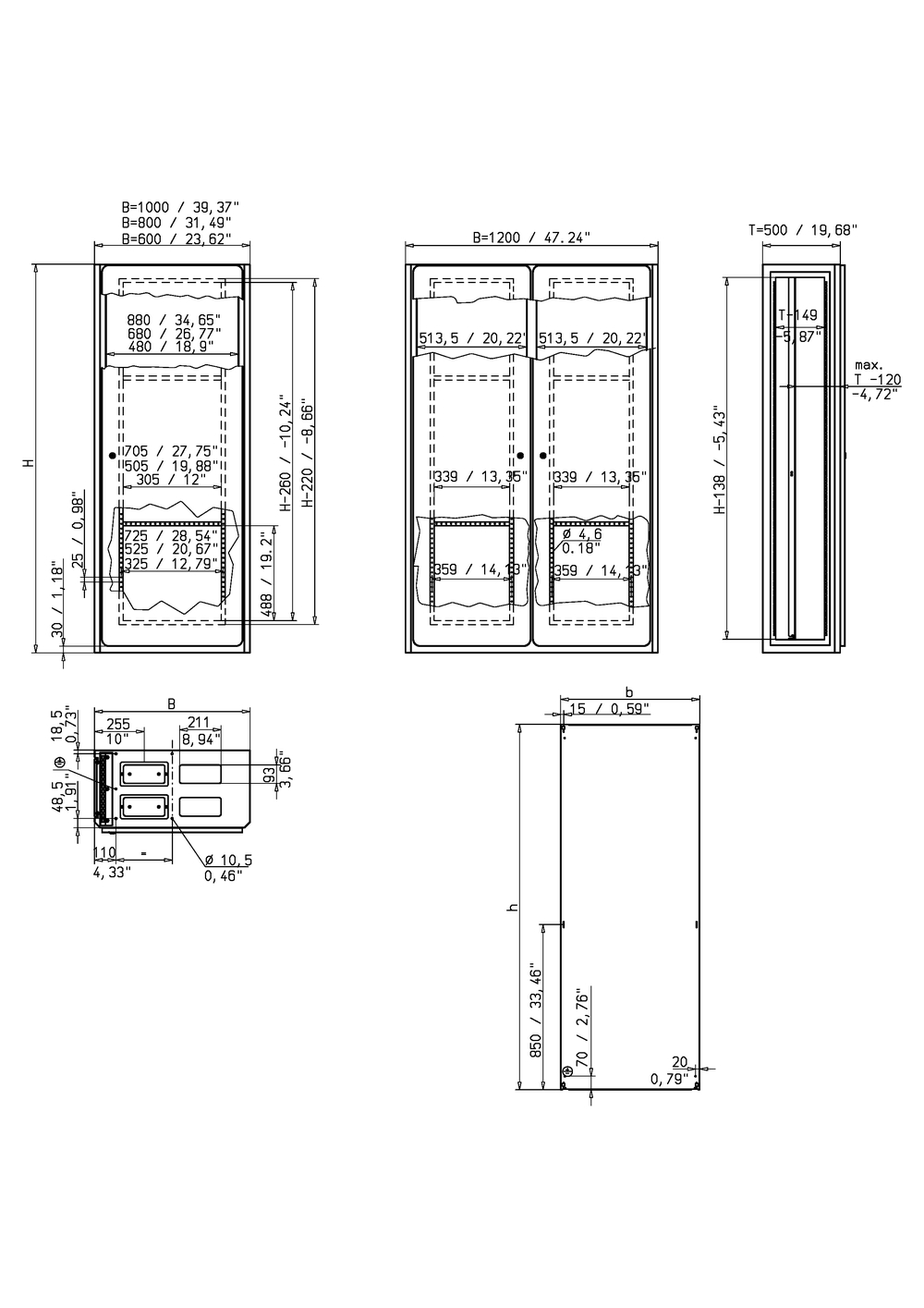

Abmessungen: Breite : 1000 mm Höhe : 1800 mm Tiefe : 500 mm
-
Gewicht: 171 kg
-
Schranktyp: Reinraum / Hygiene
-
Variante: mit Montageplatte
-
Blechstärke: Montageplatte: 3 mm
Hinweis
- Optional: Ausführung in V4A Wst-Nr. 1.4571, oder Stahlblech. Oberfläche außen geschliffen, Korn 300 oder poliert.
- Türe außen bündig
- mit Sichtfenster
- Türe mit Linksanschlag
- Schwenkrahmen Typ 0318 mit Befestigungssatz in Sonderfertigung
- Kabeleinführung im Dach
- Zwischenmaße
- Trennwand
- Preis auf Anfrage
- Schrank kpl. mit vorderseitiger Scharniertüre 4 Kabeleinführungsplatten unten sowie 1 Schlüssel.
