0395-8020-82-07

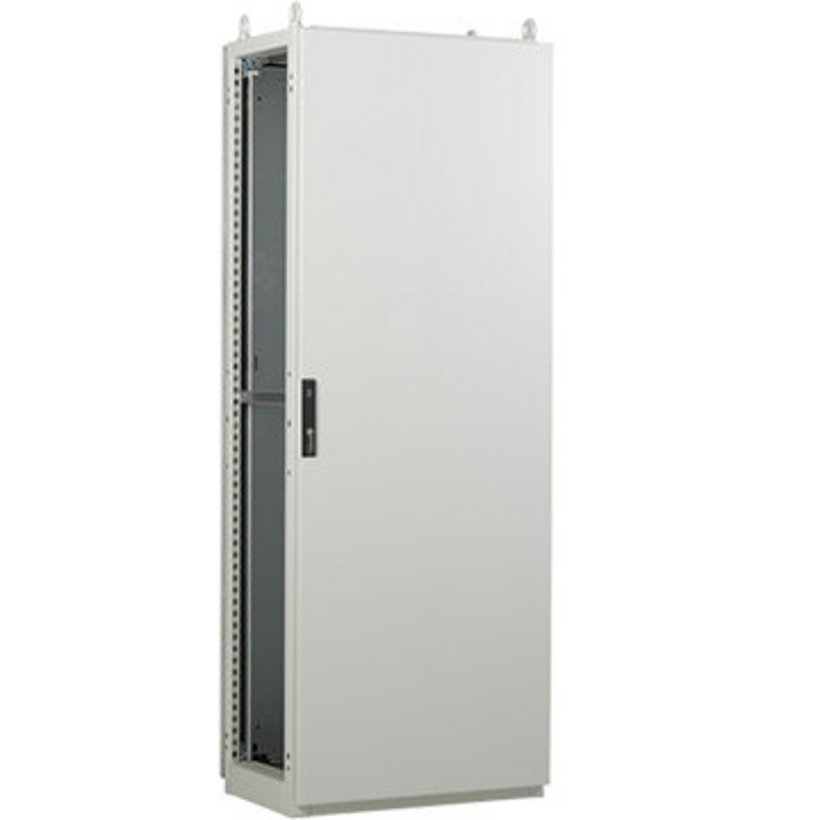

Anreihschrank Stahlblech H395, Front- und Rücktür
- Stahlblech
- Anreihschrank
- Tiefe-800 mm
- Schutzart: IP/Nema/Type: siehe Technische Daten
- durch Systemzubehör modular ausbaubar
Produktbeschreibung
Anreihschränke mit Front- und Rücktür. Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M8x20 an allen beweglichen oder abnehmbaren Teilen sowie in Dach und Boden, Montageplatte mit Schutzleiterschraube und Kabelplatten mit Bohrung.
Überprägte Zarge verhindert Eintritt von Schmutz und Wasser beim Öffnen der Türe
Türen mit nahtlos eingeschäumter Dichtung, rechts und links anschlagbar. Standardanschlag rechts.
Öffnungswinkel 120° auf 180° umrüstbar.
Verschluss: Stangenschloss.
Betätigung Standard 3 mm Doppelbart.
Eingeschraubter Verstärkungsrahmen aus stabilem Vierkantrohr mit Befestigungsbohrungen 4,5 mm im 25 mm Raster.
Dach abnehmbar, mit 4 Transportösen M12 nach DIN 580
Boden mit dreigeteilter, verschiebbarer Kabeleinführungsplatte sowie Befestigungsbohrungen 10,6 mm.
Montageplatte mit C-Kante tiefenverstellbar im 25 mm Raster; leichte Montage durch häwa Arretierwinkel; durchgehende Montagefläche in zweit hinterster Stellung.
Technische Daten
-
Artikelnummer: 0395-8020-82-07
-
VARIANTEN-NAME-METADATA-GEN: 0395-8020-82-07
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Schutzart: IP55
Type 1, 12 -
Material: Stahlblech
-
Zulassung: cULus
-
Abmessungen: Breite : 800 mm Höhe : 2000 mm Tiefe : 800 mm
-
Gewicht: 108.5 kg
-
Schranktyp: Anreihschaltschrank
-
Variante: ohne Montageplatte
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Blechstärke: Tür: 2 mm
Dachwinkel: 2 mm
Tragewinkel Bodengruppe: 2,5 mm
Rahmen/Korpus: 2 mm
Hinweis
- Sonstige Modifikationen mit Lieferzeit. Preis auf Anfrage.
- Die Maße für Sockelbefestigung entnehmen Sie bitte den Sockel Zeichnungen.
- Schrank kpl. mit vorderseitiger Scharniertür, Rückwand geschraubt, Transportösen, Dachplatte, Kabeleinführungsplatte unten sowie 1 Schlüssel
0318-8020-02-47
19"-Schwenkrahmen 0318
Passend für Breite
800 mm
Passend für Höhe
2000 mm
Passend für Type
seitlich
2070-9102-34-00
Klipsmuttern
Gewinde
M4
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-35-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-35-02
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-35-03
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-36-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-36-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-45-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,9 - 1,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9102-45-01
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,5 - 2,0 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9102-46-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,9 - 1,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9102-46-01
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,5 - 2,0 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9102-46-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,8 - 2,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9102-46-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9202-35-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9202-35-02
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9202-35-03
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9202-36-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9202-36-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9202-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9203-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,8 - 3,2 mm
für Ausschnittgröße
12,3x12,3 mm
Variante
ohne Erdungsspitze
3080-7109-87-00
Türöffnungsbegrenzer für H390/H395, H370/H375
Oberfläche
verzinkt
Material
Stahlblech
Passend für Type
H390/H395 und H370/H375 für Türbreite ab 500 mm
3080-9042-01-07
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
3080-9042-04-07
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
3080-9042-60-37
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
3080-9036-16-20
Kabel für Schutzleiteranschluss
Leiterquerschnitte
16 mm2
Abmessungen
Länge: 220 mm
Bohrungsdurchmesser
8.5 mm
Material
H07V-K
3080-9036-16-35
Kabel für Schutzleiteranschluss
Leiterquerschnitte
16 mm2
Abmessungen
Länge: 370 mm
Bohrungsdurchmesser
8.5 mm
Material
H07V-K
0396-7020-80-67

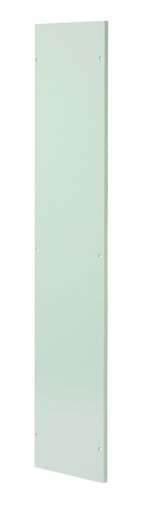

Seitenwand für H395
Passend für Höhe
2000 mm
Passend für Tiefe
800 mm
Material
Stahlblech
0396-8001-80-17
Sockel 100 mm hoch für Schränke H390, H395 und PC-Schrank 2096
Passend für Breite
800 mm
Passend für Tiefe
800 mm
Material
Stahlblech
Sockeltiefe
750 mm
0396-8001-80-37
Sockel 100 mm hoch für Schränke H390, H395 und PC-Schrank 2096
Passend für Breite
800 mm
Passend für Tiefe
800 mm
Material
Stahlblech
Sockeltiefe
750 mm
0396.8002.80.17
Sockel 200 mm hoch für Schränke H390 und H395
Passend für Breite
800 mm
Passend für Tiefe
800 mm
Material
Stahlblech
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Sockeltiefe
750 mm
0396.8002.80.37
Sockel 200 mm hoch für Schränke H390 und H395
Passend für Breite
800 mm
Passend für Tiefe
800 mm
Material
Stahlblech
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Sockeltiefe
750 mm
0395-8020-00-87
Verbindungsrahmen Tiefenerweiterung
Passend für Breite
800 mm
Passend für Höhe
2000 mm
0395-8020-00-97
Ersatztür Schaltschrank H390/H395 Stahlblech
Passend für Breite
800 mm
Passend für Höhe
2000 mm
Material
Stahlblech
Variante
1 türige Einzeltür
0395-8020-05-97
Ersatztür Schaltschrank H390/H395 Stahlblech
Passend für Breite
800 mm
Passend für Höhe
2000 mm
Material
Stahlblech
Variante
2-türiger Türensatz
4533-8020-00-01
RainKit 1-türig für H395
Variante
Regenschiene 3R
passend für Breite
800 mm
passend für Höhe
2000 mm
Schutzart
Type: 1, 12, 3R nur in Verbindung mit Typ H395/H390
3080-7041-61-95
Türschalter für Schaltschränke H3X0/H3X5
Kontakt
1 Öffner, 1 Schließer
Gebrauchskategorie
AC-15, Ue/le 240V/3A
Bemessungsbetriebsspannung
Ue 240V
3080-0041-13-01
Türkontaktschalter
Ausführung
Wechsler (co = closed open)
Befestigung
Schraubbefestigung M5
Anschluss
4-polige Klemme, Anzugsmoment 0,5 Nm max.
3080-0041-13-02
Türkontaktschalter
Ausführung
Öffner (nc=normally closed)
Befestigung
Schraubbefestigung M5
Anschluss
4-polige Klemme, Anzugsmoment 0,5 Nm max.
Montageanleitungen:
CAD-Daten und weitere Darstellungen:
