0390-1218-40-07

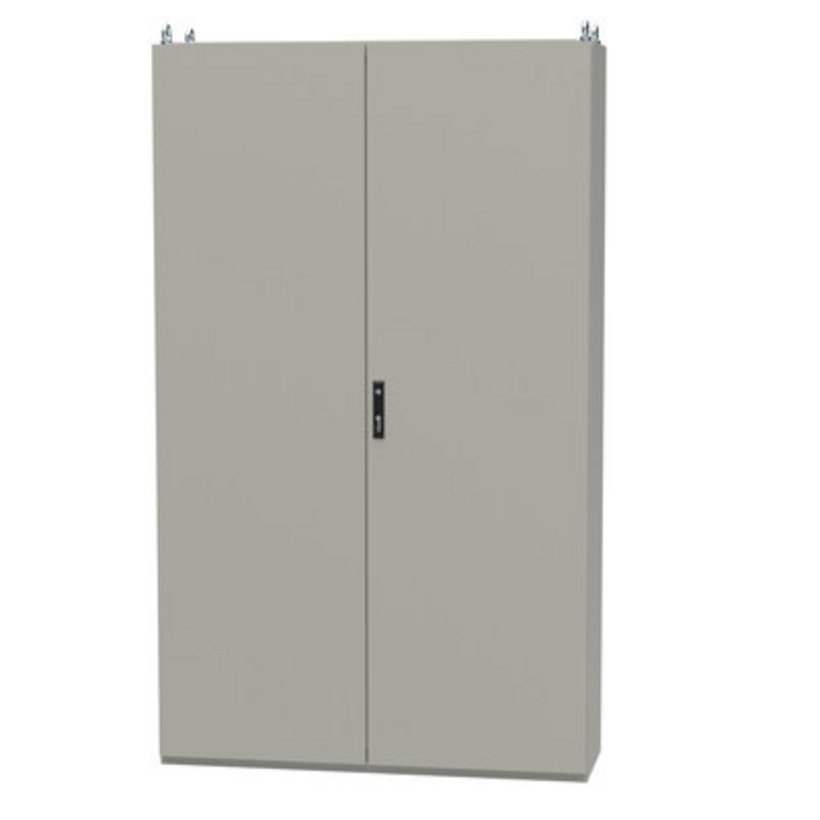

Standschrank Stahlblech H390, 2-türig
- Stahlblech
- Standschrank
- Tiefe-400 mm
- IP-Schutzart und Type: siehe Technische Daten
- durch Systemzubehör modular ausbaubar
Produktbeschreibung
Standschränke 1-türig oder 2-türig überlappend. Wahlweise mit oder ohne Montageplatte. Optional mit Montageschienen für 100% Nutzung des häwa Zubehörs.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M8x20 an allen beweglichen oder abnehmbaren Teilen sowie in Dach und Boden, Montageplatte mit Schutzleiterschraube und Kabelplatten mit Bohrung.
Überprägte Zarge verhindert Eintritt von Schmutz und Wasser beim Öffnen der Tür
Türen mit nahtlos eingeschäumter Dichtung, rechts und links anschlagbar. Standardanschlag rechts.
Öffnungswinkel 120° auf 180° umrüstbar.
Verschluss: Stangenschloss
Betätigung Standard 3 mm Doppelbart.
Eingeschraubter Verstärkungsrahmen aus stabilem Vierkantrohr mit Befestigungsbohrungen 4,5 mm im 25 mm Raster.
Dach abnehmbar, mit 4 Transportösen M12 nach DIN 580
Boden mit dreigeteilter, verschiebbarer Kabeleinführungsplatte sowie Befestigungsbohrungen 10,6 mm.
Montageplatte mit C-Kante tiefenverstellbar im 25 mm Raster; leichte Montage durch häwa Arretierwinkel
Technische Daten
-
Artikelnummer: 0390-1218-40-07
-
VARIANTEN-NAME-METADATA-GEN: 0390-1218-40-07
-
Schutzart: IP55
Type 1, 12 -
Material: Stahlblech
-
Zulassung: cULus
-
Abmessungen: Breite : 1200 mm Höhe : 1800 mm Tiefe : 400 mm
-
Gewicht: 120.5 kg
-
Schranktyp: Standschaltschrank
-
Variante: ohne Montageplatte
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Blechstärke: Tür: 2 mm
Dachwinkel: 2 mm
Tragewinkel Bodengruppe: 2,5 mm
Rahmen/Korpus: 1,5 mm
Rückwand: 1,5 mm
Hinweis
- Rückseite mit Scharniertür oder sonstige Modifikationen mit Lieferzeit. Preis auf Anfrage.
- Achtung: Mittenbefestigung 0391-0003-..-00 ist nicht mit den senkrechten Montageschienen 0391-90..-00-03 kombinierbar.
- Modularer Ausbau erfolgt durch Verwendung der waagrechten/senkrechten Montageschienen. Bei Breite 1600/2000 werden 2 Satz waagrechte Montageschienen benötigt.
- Die Maße für Sockelbefestigung entnehmen Sie bitte den Sockel Zeichnungen.
- Durch Montage des RainKit (siehe Zubehör) wird zusätzlich UL Type 3R erreicht.
- Schrank kpl. mit Transportösen, Dachplatte, Kabeleinführungsplatte unten sowie 1 Schlüssel
0396-7114-60-07
Kombi-Pult-Box
Abmessungen
Breite (b): 348 mm
passend für Breite: 600 mm (1-türig)
passend für Breite: 1200 mm (2-türig)
passend für Breite: 600 mm (1-türig)
passend für Breite: 1200 mm (2-türig)
2070-9102-34-00
Klipsmuttern
Gewinde
M4
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-35-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-35-02
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-35-03
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-36-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-36-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9102-45-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,9 - 1,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9102-45-01
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,5 - 2,0 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9102-46-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,9 - 1,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9102-46-01
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,5 - 2,0 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9102-46-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,8 - 2,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9102-46-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
2070-9202-35-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9202-35-02
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9202-35-03
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9202-36-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9202-36-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9202-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
2070-9203-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,8 - 3,2 mm
für Ausschnittgröße
12,3x12,3 mm
Variante
ohne Erdungsspitze
3080-7109-87-00
Türöffnungsbegrenzer für H390/H395, H370/H375
Oberfläche
verzinkt
Material
Stahlblech
Passend für Type
H390/H395 und H370/H375 für Türbreite ab 500 mm
3080-9042-01-07
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
3080-9042-04-07
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
3080-9042-60-37
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
3080-9036-16-20
Kabel für Schutzleiteranschluss
Leiterquerschnitte
16 mm2
Abmessungen
Länge: 220 mm
Bohrungsdurchmesser
8.5 mm
Material
H07V-K
3080-9036-16-35
Kabel für Schutzleiteranschluss
Leiterquerschnitte
16 mm2
Abmessungen
Länge: 370 mm
Bohrungsdurchmesser
8.5 mm
Material
H07V-K
0396-1201-40-17
Sockel 100 mm hoch für Schränke H390, H395 und PC-Schrank 2096
Passend für Breite
1200 mm
Passend für Tiefe
400 mm
Material
Stahlblech
Sockeltiefe
350 mm
0396-1201-41-17
Sockel 100 mm hoch nur für H390 Schränke (hinten bündig)
Passend für Breite
1200 mm
Passend für Tiefe
400 mm
Material
Stahlblech
Sockeltiefe
375 mm
0396.1202.40.17
Sockel 200 mm hoch für Schränke H390 und H395
Passend für Breite
1200 mm
Passend für Tiefe
400 mm
Material
Stahlblech
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Sockeltiefe
350 mm
0396.1202.41.17
Sockel 200 mm hoch nur für H390 Schränke (hinten bündig)
Passend für Breite
1200 mm
Passend für Tiefe
400 mm
Material
Stahlblech
Sockeltiefe
375 mm
0395-1218-05-97
Ersatztür Schaltschrank H390/H395 Stahlblech
Passend für Breite
1200 mm
Passend für Höhe
1800 mm
Material
Stahlblech
Variante
2-türiger Türensatz
0395-1218-01-97
Ersatztür Schaltschrank H390/H395 Stahlblech
Passend für Breite
1200 mm
Passend für Höhe
1800 mm
Material
Stahlblech
Variante
Linke Tür aus 2-türigem Türensatz
0395-1218-02-97
Ersatztür Schaltschrank H390/H395 Stahlblech
Passend für Breite
1200 mm
Passend für Höhe
1800 mm
Material
Stahlblech
Variante
Rechte Tür aus 2-türigem Türensatz
3080-7041-61-95
Türschalter für Schaltschränke H3X0/H3X5
Kontakt
1 Öffner, 1 Schließer
Gebrauchskategorie
AC-15, Ue/le 240V/3A
Bemessungsbetriebsspannung
Ue 240V
3080-0041-13-01
Türkontaktschalter
Ausführung
Wechsler (co = closed open)
Befestigung
Schraubbefestigung M5
Anschluss
4-polige Klemme, Anzugsmoment 0,5 Nm max.
3080-0041-13-02
Türkontaktschalter
Ausführung
Öffner (nc=normally closed)
Befestigung
Schraubbefestigung M5
Anschluss
4-polige Klemme, Anzugsmoment 0,5 Nm max.
