Kein Querholm erforderlich, da Drehpunkt und Verschluß auf der gleichen Seite liegen.
Schutzleiteranschluss nach DIN EN 61439-1, Anschluß am Rahmen.
Zur Aufnahme von Einschüben, Baugruppenträgern, usw.
Zum Einbau in Schränke, Anreihschränke (Mittenbefestigungen) und Wandgehäuse Serie 3331 Stahlblech (Universalschiene).
Anschlag links oder rechts.
Verriegelung: Drehriegel 3 mm Doppelbart.
Tragfähigkeit: max. 40 kg.

Schutzleiteranschluss nach DIN EN 61439-1, Anschluß am Rahmen.
Verriegelung: Bei 600 mm Breite, Drehriegel 3 mm Doppelbart, bei 800 mm Breite, Stangenschloß 3 mm Doppelbart.
Tragfähigkeit: 180 kg bei 90°, 140 kg bei 165°.
Abschlag: Links oder rechts.

Schutzleiteranschluss nach DIN EN 61439-1, Klipsmuttern mit Erdungsspitze.

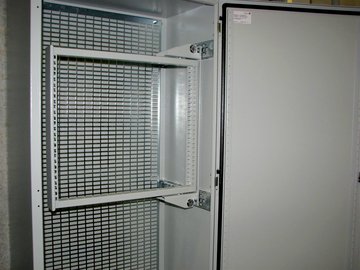

Die Schwenkrahmen lassen sich rechts- und linksanschlagend montieren.
Öffnungswinkel 90°.

Schutzleiteranschluss nach DIN EN 61439-1, Klipsmuttern mit Erdungsspitze.
Passend für Schwenkrahmen mit mittiger oder seitlicher 19"-Anordung.

Schutzleiteranschluss nach DIN EN 61439-1.

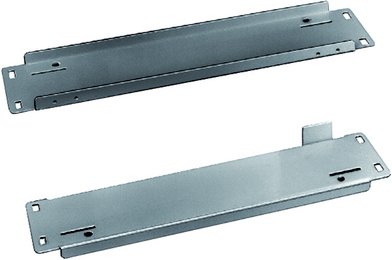

Zur Aufnahme von Baugruppenträgern nach DIN 41494 für 600 mm breite Schränke.
Die Schienen sind verstellbar und können auf das Befestigungsmaß "A" der Gleitschienen fest eingestellt werden.

Schutzleiteranschluss nach DIN EN 61439-1, Klipsmuttern mit Erdungsspitze.
Für Rasterschienen verzinkt.
Im 25 mm Raster tiefenverstellbar.

Schutzleiteranschluss nach DIN EN 61439-1, Klipsmuttern mit Erdungsspitze.

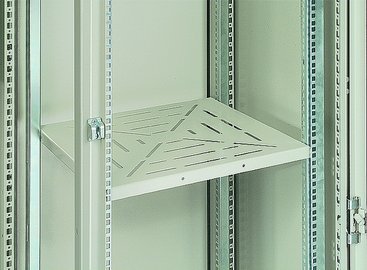

Die Befestigung erfolgt durch Vormontage von Klipsmuttern und Schrauben. Danach wird der Zwischenboden einfach eingehängt und gesichert.
Die Perforierung der Böden verhindert die Bildung von Wärmenestern.

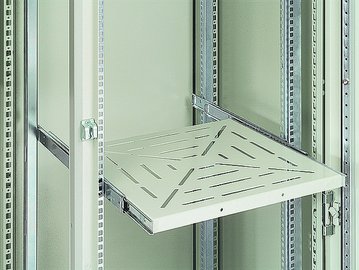

Schnellmontagesystem ohne Schrauben. Teleskopschienen und Zwischenböden werden einfach mittels ausgeprägter Einstecknasen montiert. Die Perforierung der Böden verhindert die Bildung von Wärmenestern.
