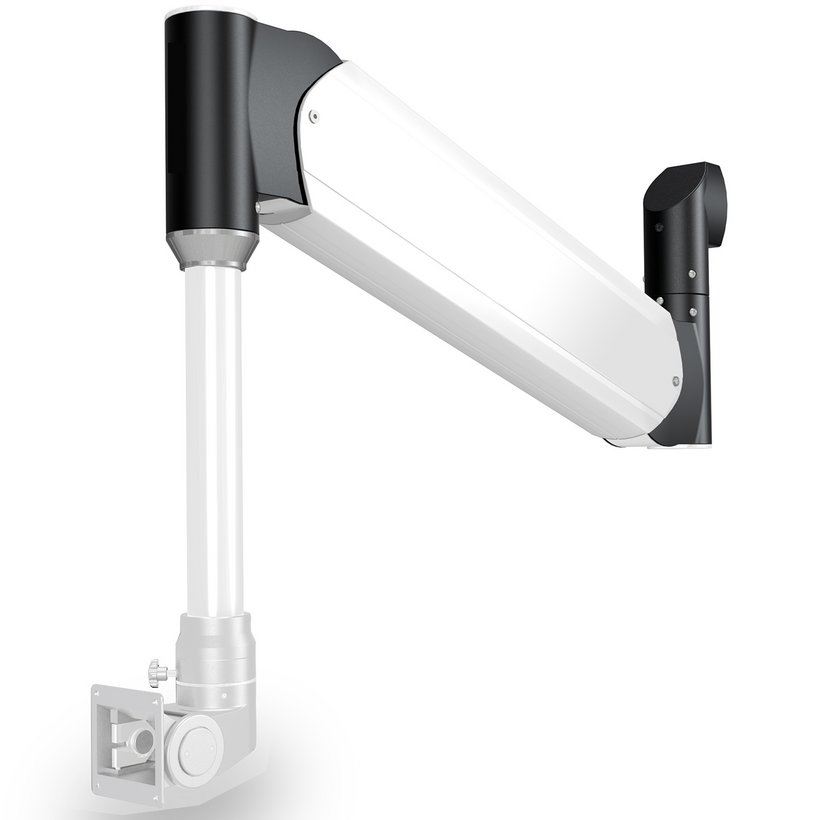

HMA I- Hubarm 48

7595-748x-3x-01

HMA I- Hubarm 48

  • Stufenlos einstellbare Hubbegrenzung
  • Variabler Drehbereich bis 300°
  • Max. Kabeldurchlass: 25 x 19 mm
  • Kombinierbar mit HMA I- Komponenten und Rohre

Produktbeschreibung

Stufenlos verstellbarer Lift mit innerer Kabelführung mit DVI Stecker

Vertikaler Schwenkwinkel +/-40° mit stufenlos einstellbarer Hubbegrenzung bis auf +/-0°

Feinjustage des Traglastbereichs mittels Stellschraube

Parallel geführte Lastaufhängung am Kopflager

Optional: Automatische Blockierung der Vertikalbewegung in jeder Position über den gesamten Hub

Technische Daten

  • Artikelnummer: 7595-748x-3x-01
  • PRODUKTGRUPPENNAMEEBENE4: HMA I- Liftsysteme
  • Auslegerlänge: 650 mm
  • Hub nach oben/unten: 320/300 mm
  • max. Kabeldurchlass: max. 25 x 19 mm
  • Traglast: 1,5 - 22 kg
  • Drehbereich: max. 300°
  • Drehbereichsbegrenzung: in 30° Schritten
  • Oberfläche: Verkleidung: RAL 7035; Lager: RAL 7016
  • Gewicht: 12.1 kg

Hinweis

  • Lieferzeit, Preis auf Anfrage
  • Aufbauvarianten und Bestellbeispiel siehe Downloads
  • HMA I- Hubarm 48 komplett mit Drehlager und Befestigungsteilen
Als PDF speichern Als PDF speichern Direkt-Anfrage
HMA I- Hubarm 48
HMA I- Hubarm 48
Vertikaler Schwenkwinkel +/-40° mit stufenlos einstellbarer Hubbegrenzung bis auf +/-0°
Feinjustage des Traglastbereichs mittels Stellschraube
Parallel geführte Lastaufhängung am Kopflager
Optional: Automatische Blockierung der Vertikalbewegung in jeder Position über den gesamten Hu

Merken
max. 25 x 19 mm
210/210 mm
500 mm
1,5 - 31 kg
max. 25 x 19 mm
320/300 mm
650 mm
1,5 - 22 kg
max. 25 x 19 mm
420/400 mm
800 mm
1,5 - 21 kg
max. 25 x 19 mm
500/500 mm
950 mm
1,5 - 17,8 kg
