2622-7200-02-00

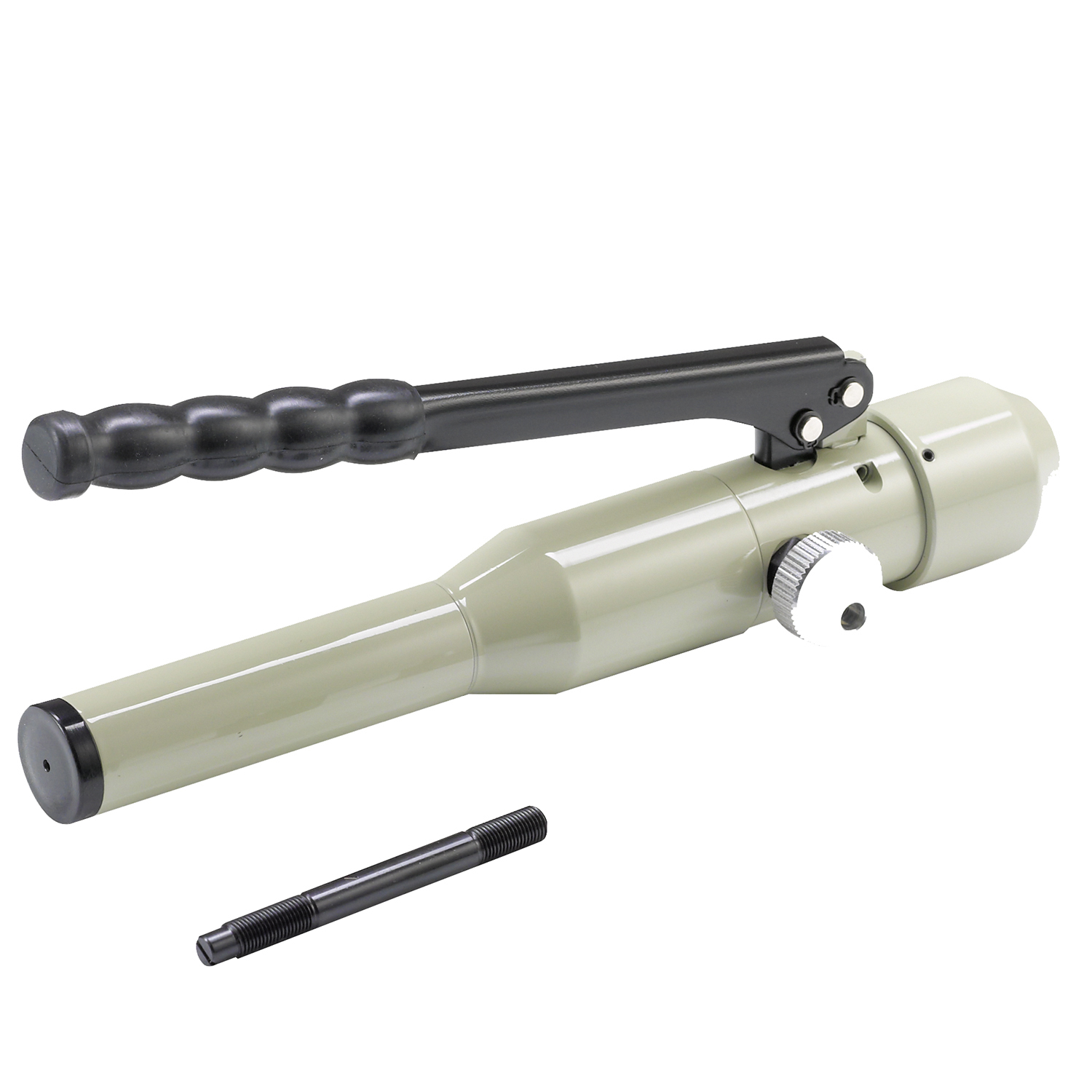

Powerman Junior
- 1-Mann Bedienung
- Max. Lochung: ø 50 mm
Produktbeschreibung
Handbetätigte Hydraulik-Stanzpumpe
Stanzpumpe mit Aufnahme von 9,5 mm Betätigungsschraube
Zum Lochen von Stahl, Edelstahl und Aluminium
Verfügbare Betätigungsschrauben: Für Locher mit 6,3 mm; 9,5 mm; 11,1 mm und 19 mm Gewinde
Technische Daten
-
Artikelnummer: 2622-7200-02-00
-
Einsatzbereich: Stanzen von Ausschnitten
-
Produktfamilie: für Mobile Geräte
-
Material: Stahl, Edelstahl, Alu
-
Variante: ohne Rundlocher
-
Einsetzbar für: Rundlocher bis ø 50,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 37,5 mm Diagonale
-
Materialstärke: Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
-
Max. Stanzkraft: 40 kN
-
Zylinderhub: 13 mm
-
Schraubenaufnahme: Gewinde 9,5 mm
-
Stanzpumpenabmessung: ø 52x300 mm
-
Ölfüllung: 0.11 l
-
Gewicht: 2.35 kg
Hinweis
- Bei Rundlochern mit Gewinde 19 mm;3/4" ist die Ditanzhülle 2622-0719-03-00 erforderlich.
- Sollen Lochwerkzeuge (Rund-, Rechteck-, Quadrat-, Formlocher) außerhalb der angegebenen technischen Spezifikation („Einsetzbar für“ und „Max. Blechstärke“ → siehe in „Technische Daten“) verwendet werden, ist eine Einzelfallklärung notwendig. Bitte kontaktieren Sie ihren lokalen Vertrieb.
- Stanzpumpe
- 1 Betätigungsschraube (Schraube mit 2x Gewinde ø 9,5 mm)
- Im Karton
2623-0828-30-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 28,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
21
2623-0830-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 30,5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0832-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0832-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0834-10-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 34,1 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0835-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 35 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0837-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 37 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
29
2623-0838-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 38 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0840-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 40,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0841-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 41,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0843-30-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 43,3 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0845-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 45,5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0847-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 47 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
36
2623-0850-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 50,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2682-0815-20-25
Rundlocher Plus mit Gewinde ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 15,2 mm
Max. Blechstärke
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
9
2682-0816-20-25
Rundlocher Plus mit Gewinde ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 16,2 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2682-0818-60-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 18,6 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
11
2682-0820-20-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,2 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
13.5
2682-0820-40-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,4 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
13.5
2682-0822-50-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 22,5 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
16
2682-0825-20-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 25,2 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
2682-0828-50-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 28,5 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
21
2682-0830-50-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 30,5 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2682-0832-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32,2 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2682-0837-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 37 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
29
2682-0840-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 40,2 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2682-0847-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 47 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
36
2682-0850-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 50,2 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0812-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 12,2 mm
Max. Blechstärke
Stahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0812-70-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 12,7 mm
Max. Blechstärke
Stahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
7
2623-0814-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 14 mm
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
2623-0815-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 15,2 mm
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
9
2623-0816-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 16,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0817-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 17,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0818-60-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 18,6 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
11
2623-0819-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
Ø 19 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0820-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0820-40-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,4 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
13.5
2623-0821-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 21,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0822-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
16
2623-0823-80-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 23,8 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0824-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 24,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0825-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 25,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0827-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 27 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0828-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 28,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
21
2623-0830-51-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 30,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0832-21-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0833-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 33,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0835-01-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 35 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0838-11-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 38,1 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2682-7816-50-26
Rundlochersatz Plus mit metrischen Lochern von M16 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrische Rundlocher in mm: ø 16,2; ø 20,2; ø 25,2; ø 32,2; ø 40,2; ø 50,2
Max. Blechstärke
Edelstahl 2,5 mm, abhängig von Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 11,1 mm und ø 19 mm
2623-7812-50-00
Rundlochersatz mit metrischen Lochern von M12 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrisch: metrische Rundlocher in mm: ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
ohne Betätigungsschrauben
2683-7812-50-20
Rundlochersatz mit metrischen Lochern von M12 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrisch: metrische Rundlocher in mm: ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
mit Betätigungsschrauben
2623-7812-30-00
Rundlochersatz mit Lochern von PG7 bis PG21 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Größe
PG-Rundlocher in PG: 7;9;11;13;16;21 und ø 30,5 mm
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm
Variante
ohne Betätigungsschraube
2683-7812-30-20
Rundlochersatz mit Lochern von PG7 bis PG21 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Größe
PG-Rundlocher in PG: 7;9;11;13;16;21 und ø 30,5 mm
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm
Variante
mit Betätigungsschraube
2623-0922-20-00
Quadratlocher 22,2
Produktfamilie
für Mobile Geräte
Größe
22,2 x 22,2 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0925-40-00
Quadratlocher 25,4
Produktfamilie
für Mobile Geräte
Größe
25,4 x 25,4 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0922-52-01
Rundlocher mit 2 Nasen
Produktfamilie
für Mobile Geräte
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 2 mm, Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2683-0000-00-09
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Polzahl
9
Größe
11,3 x 19,8 mm
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
Betätigungsgewinde
ø 9,5 mm
2683-0920-22-01
Formlocher Drehriegel
Produktfamilie
für Mobile Geräte
Größe
20,1 x 22,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Betätigungsgewinde
ø 9,5 mm
2683-0920-23-01
Formlocher Drehriegel
Produktfamilie
für Mobile Geräte
Größe
20,2 x 23,1 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Betätigungsgewinde
ø 9,5 mm
2622-0719-02-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 19/9,5 mm
Schraubenlänge
130 mm
2623-0706-30-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 6,3/9,5 mm
Schraubenlänge
82 mm
2621-0711-10-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 11,1/9,5 mm
Schraubenlänge
95 mm
2622-0719-03-00
Distanzhülse
Produktfamilie
für Mobile Geräte
Außendurchmesser
36 mm
Innendurchmesser
19.5 mm
Länge
18 mm
2622-0719-03-00
Distanzhülse
Produktfamilie
für Mobile Geräte
Außendurchmesser
36 mm
Innendurchmesser
19.5 mm
Länge
18 mm
2623-0710-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 9,5/9,5 mm
Schraubenlänge
100 mm
Montageanleitungen:
Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da
Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.
