2629-7400-01-00

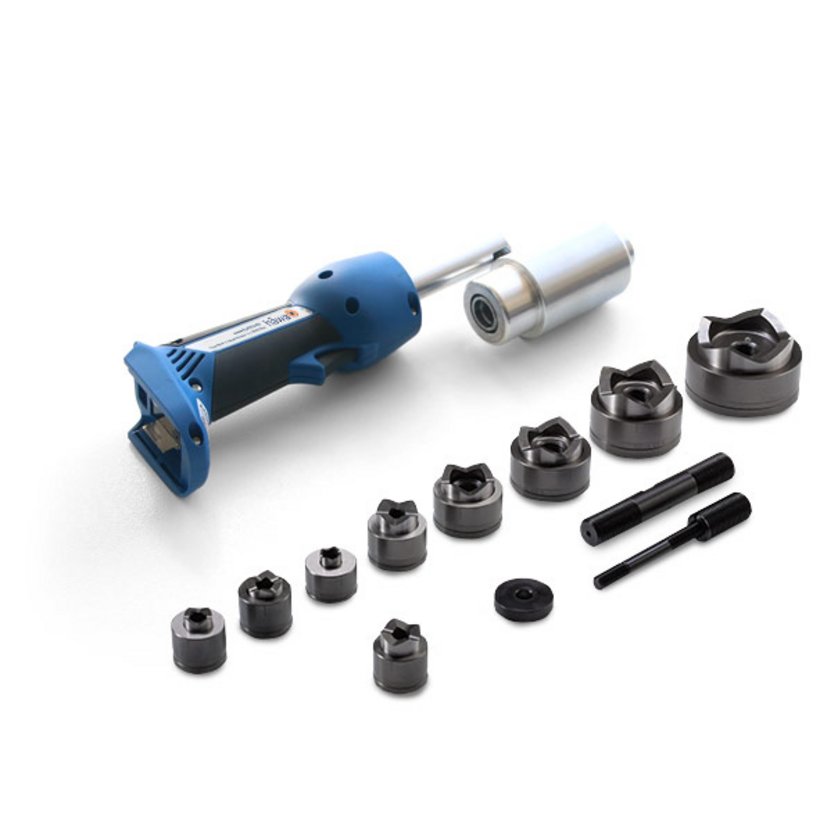

Powerlec Vario Plus
- 1-Mann Bedienung
- Ausgelegt für schwer zugängliche Stellen
- Max. Lochung: ø 120 mm
- Automatischer Stop nach dem Durchstanzen
Produktbeschreibung
Akkubetriebene Hydraulik-Stanzpumpe
Stanzpumpe mit Aufnahme von 19 mm Betätigungsschrauben
In einer Achse um 360° drehbar gelagerter Zylinder, auch unter Last verdrehbar
Li-Ionen Akku (nicht im Lieferumfang enthalten)
Zum Lochen von Stahl und Edelstahl
Verfügbare Betätigungsschrauben: Für Locher mit 9,5 mm, 11,1 mm und 19 mm Gewinde
Technische Daten
-
Artikelnummer: 2629-7400-01-00
-
EINSATZBEREICH: Stanzen von Ausschnitten
-
Material: Stahl, Edelstahl
-
Einsetzbar für: Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale -
MATERIALSTAERKE_DICT: Stahl bis 2 mm
Edelstahl bis 1,5 mm -
Max. Stanzkraft: 63 kN
-
Zylinderhub: 26 mm
-
Schraubenaufnahme: Gewinde 19 mm
-
Stanzpumpenabmessung: ø 75x120x330 mm
-
Betriebsspannung: 18V
-
Gewicht: 2 kg
-
Schalldruck: 70,6 dB(A)
Hinweis
- Empfohlenes Zubehör: Akku 2629-0000-60-00 + Ladegerät 2629-0000-61-00.
- Sollen Lochwerkzeuge (Rund-, Rechteck-, Quadrat-, Formlocher) außerhalb der angegebenen technischen Spezifikation („Einsetzbar für“ und „Max. Blechstärke“ → siehe in „Technische Daten“) verwendet werden, ist eine Einzelfallklärung notwendig. Bitte kontaktieren Sie ihren lokalen Vertrieb.
- Stanzpumpe
- 2 Betätigungsschrauben (Schraube mit 2x Gewinde ø 9,5 mm und Schraube mit 2x Gewinde 19 mm)
- Reduzierhülse
- Scheibe
- Stufenbohrer
- Bohrpaste
- Kunststoffkoffer
- Lochersatz: metrische Rundlocher in mm: Ø 12,2; 16,2; 20,2; 22,5; 25,2; 32,2; 40,2; 50,2; 63,2
2623-0832-21-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
32.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0833-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
33.3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0835-01-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
35 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0838-11-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
38.1 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0828-30-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
28.3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0830-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
30.5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0832-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
32 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0832-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
32.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0834-10-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
34.1 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0835-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
35 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0837-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
37 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0838-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
38 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0840-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
40.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0841-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
41.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0843-30-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
43.3 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0845-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
45.5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0847-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
47 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0850-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
50.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0854-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
54 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0856-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
56.5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0860-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
60 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0863-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
63.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0864-40-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
64.4 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0866-60-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
66.6 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0870-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
70 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0875-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
75.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0876-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
76.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0880-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
80 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0882-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
82 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0888-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
88.5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0892-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
92 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0810-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
102 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0811-43-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
114.3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0812-01-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
120 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2682-0815-20-25
Rundlocher Plus mit Gewinde ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
15.2 mm
Max. Blechstärke
Edelstahl 1,5 mm
2682-0816-20-25
Rundlocher Plus mit Gewinde ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
16.2 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0818-60-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe ø
18.6 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0820-20-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe ø
20.2 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0820-40-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe ø
20.4 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0822-50-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe ø
22.5 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0825-20-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe ø
25.2 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0828-50-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
28.5 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0830-50-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
30.5 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0832-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
32.2 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0837-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
37 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0840-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
40.2 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0847-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
47 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0850-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
50.2 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0854-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
54 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0860-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
60 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0863-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
63.2 mm
Max. Blechstärke
Edelstahl 2,5 mm
2623-0812-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
12.2 mm
Max. Blechstärke
Stahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0812-70-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
12.7 mm
Max. Blechstärke
Stahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0814-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
14 mm
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
2623-0815-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
15.2 mm
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
2623-0816-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
16.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0817-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
17.3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0818-60-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
18.6 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0819-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
19 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0820-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
20.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0820-40-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
20.4 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0821-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
21.3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0822-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
22.5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0823-80-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
23.8 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0824-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
24.5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0825-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
25.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0827-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
27 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0828-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
28.5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0830-51-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
30.5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2682-7816-50-26
Rundlochersatz Plus mit metrischen Lochern von M16 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrische Rundlocher in mm: ø 16,2; ø 20,2; ø 25,2; ø 32,2; ø 40,2; ø 50,2
Max. Blechstärke
Edelstahl 2,5 mm, abhängig von Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 11,1 mm und ø 19 mm
2623-7812-50-00
Rundlochersatz mit metrischen Lochern von M12 bis M50
Produktfamilie
für Mobile Geräte
Variante
ohne Betätigungsschrauben
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
2623-7812-30-00
Rundlochersatz mit Lochern von PG7 bis PG21 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Variante
ohne Betätigungsschraube
Betätigungsgewinde
ø 9,5 mm
2623-7812-60-00
Rundlochersatz mit Lochern von PG7 bis PG48 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Variante
ohne Betätigungsschrauben
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
2623-0922-20-00
Quadratlocher 22,2
Produktfamilie
für Mobile Geräte
Größe
22,2 x 22,2 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0925-40-00
Quadratlocher 25,4
Produktfamilie
für Mobile Geräte
Größe
25,4 x 25,4 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2683-0945-00-02
Quadratlocher 45
Produktfamilie
für Mobile Geräte
Größe
45 x 45 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0946-00-02
Quadratlocher 46
Produktfamilie
für Mobile Geräte
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0968-00-02
Quadratlocher 68
Produktfamilie
für Mobile Geräte
Größe
68 x 68 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0992-00-02
Quadratlocher 92
Produktfamilie
für Mobile Geräte
Größe
92 x 92 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0125-00-02
Quadratlocher 125 (ST+VA)
Produktfamilie
für Mobile Geräte
Größe
125 x 125 mm
Max. Blechstärke
Stahl 2,5 mm + Edelstahl 2,0 mm
Betätigungsgewinde
Ø 19 mm
2623-0922-30-00
Rechtecklocher 22x30
Produktfamilie
für Mobile Geräte
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
2683-0922-42-11
Rechtecklocher 22x42
Produktfamilie
für Mobile Geräte
Größe
22 x 42 mm
Max. Blechstärke
Stahl 1,5 mm + Edelstahl 1 mm
2683-0925-50-00
Rechtecklocher 25x50
Produktfamilie
für Mobile Geräte
Größe
25 x 50 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
2683-0946-92-02
Rechtecklocher 46x92
Produktfamilie
für Mobile Geräte
Größe
46 x 92 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
2683-0936-52-02
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe ø
36 x 52 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
2683-0936-65-02
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe ø
36 x 65 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
2683-0936-85-52
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe ø
36 x 85,5 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
2683-0936-11-22
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe ø
36 x 112 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
2623-0922-52-01
Rundlocher mit 2 Nasen
Produktfamilie
für Mobile Geräte
Größe ø
22.5 mm
Max. Blechstärke
Stahl 2 mm, Edelstahl 1,5 mm
2683-0000-00-37
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
2683-0000-00-09
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
2683-0000-00-50
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
2683-0920-22-01
Formlocher Drehriegel
Produktfamilie
für Mobile Geräte
Größe
20,1 x 22,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
2683-0920-23-01
Formlocher Drehriegel
Produktfamilie
für Mobile Geräte
Größe
20,2 x 23,1 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
2624-0710-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 9,5/9,5 mm
Schraubenlänge
87 mm
2624-0711-19-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 11,1/19 mm
Schraubenlänge
100 mm
2624-0719-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 19/19 mm
Schraubenlänge
120 mm
2629-7400-20-00
Koffer für Stanzpumpe
Produktfamilie
für Mobile Geräte
Ausführung
Kunststoffkoffer mit Tiefzieheinlage
Abmessung
500 x 410 x 120 mm
Variante
für Powerman Vario Plus, für 2629-7401 und 2629-7402
2624-0710-08-00
Distanzhülse
Produktfamilie
für Mobile Geräte
Außendurchmesser
35 mm
Innendurchmesser
10 mm
Länge
8 mm
2624-0510-19-00
Distanzhülse
Produktfamilie
für Mobile Geräte
Außendurchmesser
35 mm
Innendurchmesser
19.5 mm
Länge
10 mm
2626-7200-20-00
Scheibe
Produktfamilie
für Mobile Geräte
Innendurchmesser
10 mm
Außendurchmesser
40 mm
2629-0000-61-00
Ladegerät Powerlec Vario
Produktfamilie
für Mobile Geräte
Abmessung
(LxBxH): 190x156x84 mm
Gewicht
0.85 kg
2632-0000-08-21
Stufenbohrer
Produktfamilie
für Mobile Geräte
Größe
ø 6; 8; 10; 11,5; 12,5; 14,5; 17; 21 mm
Werkstoff
HSS/E
2623-0816-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
16.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0820-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
20.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0822-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
22.5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0825-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
25.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0832-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
32.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0840-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
40.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0850-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
50.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0863-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
63.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2624-0710-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 9,5/9,5 mm
Schraubenlänge
87 mm
2624-0719-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 19/19 mm
Schraubenlänge
120 mm
2626-7200-20-00
Scheibe
Produktfamilie
für Mobile Geräte
Innendurchmesser
10 mm
Außendurchmesser
40 mm
2629-7400-20-00
Koffer für Stanzpumpe
Produktfamilie
für Mobile Geräte
Ausführung
Kunststoffkoffer mit Tiefzieheinlage
Abmessung
500 x 410 x 120 mm
Variante
für Powerman Vario Plus, für 2629-7401 und 2629-7402
2632-0000-08-21
Stufenbohrer
Produktfamilie
für Mobile Geräte
Größe
ø 6; 8; 10; 11,5; 12,5; 14,5; 17; 21 mm
Werkstoff
HSS/E
Montageanleitungen:
Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da
Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.
