2685-7200-01-01

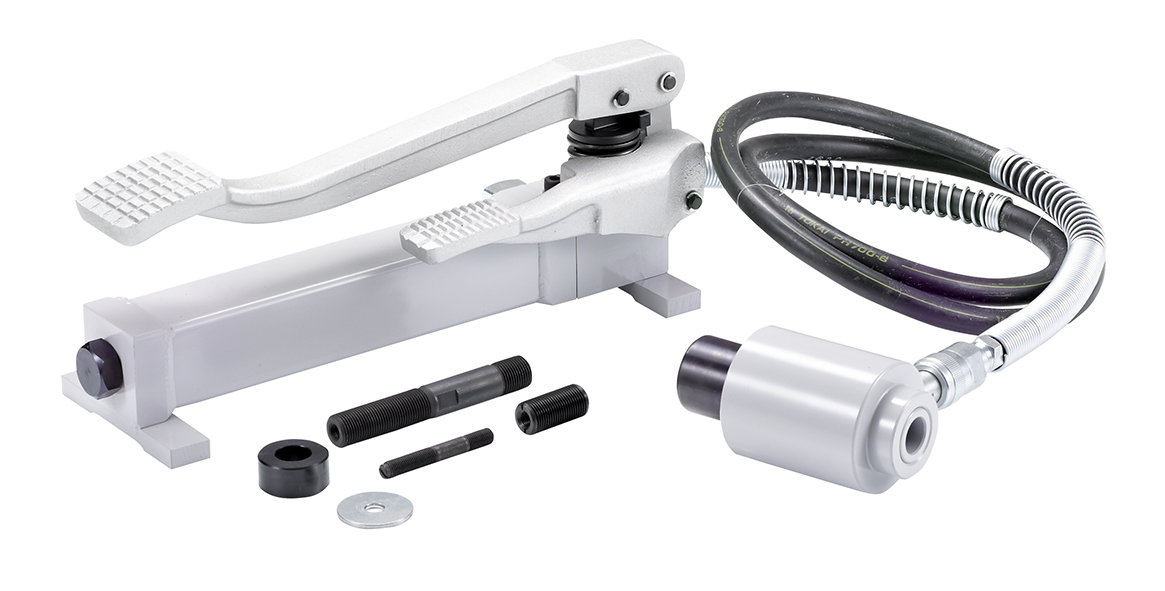

Powerman Step
- Ausgelegt für schwer zugängliche Stellen
- Max. Lochung: ø 120 mm
Produktbeschreibung
Fußbetätigte Hydraulik-Stanzpumpe
Stanzpumpe mit Aufnahme von 19 mm Betätigungsschrauben
Schraubkupplung, auch unter Last verdrehbar
Hydraulikschlauch 1.800 mm lang
Zum Lochen von Stahl, Edelstahl und Aluminium
Verfügbare Betätigungsschrauben: Für Locher mit 9,5 mm, 11,1 mm und 19 mm Gewinde
Technische Daten
-
Artikelnummer: 2685-7200-01-01
-
Einsatzbereich: Stanzen von Ausschnitten
-
Produktfamilie: für Mobile Geräte
-
Material: Stahl, Edelstahl, Alu
-
Einsetzbar für: Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
-
Materialstärke: Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
-
Max. Stanzkraft: 65 kN
-
Zylinderhub: 28 mm
-
Schraubenaufnahme: Gewinde 19 mm
-
Stanzpumpenabmessung: ø 72x139 mm
-
Ölfüllung: 0.25 l
-
Gewicht: 10 kg
Hinweis
- Sollen Lochwerkzeuge (Rund-, Rechteck-, Quadrat-, Formlocher) außerhalb der angegebenen technischen Spezifikation („Einsetzbar für“ und „Max. Blechstärke“ → siehe in „Technische Daten“) verwendet werden, ist eine Einzelfallklärung notwendig. Bitte kontaktieren Sie ihren lokalen Vertrieb.
- Stanzpumpe mit Schlauch und Zylinder
- 2 Betätigungsschrauben (Schraube mit 2x Gewinde ø 9,5 mm und Schraube mit 2x Gewinde 19 mm)
- Reduzierhülse
- Scheibe
- Distanzhülse
- Blechkoffer
2623-0828-30-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 28,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
21
2623-0830-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 30,5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0832-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0832-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0834-10-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 34,1 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0835-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 35 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0837-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 37 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
29
2623-0838-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 38 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0840-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 40,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0841-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 41,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0843-30-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 43,3 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0845-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 45,5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0847-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 47 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
36
2623-0850-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 50,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0854-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 54 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
42
2623-0856-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 56,5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0860-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 60 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
48
2623-0863-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 63,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0864-40-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 64,4 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0866-60-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 66,6 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0870-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 70 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0875-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 75,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0876-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 76,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0880-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 80 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0882-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 82 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0888-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 88,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0892-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 92 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0810-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 102 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0811-43-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 114,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0812-01-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 120 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2682-0815-20-25
Rundlocher Plus mit Gewinde ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 15,2 mm
Max. Blechstärke
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
9
2682-0816-20-25
Rundlocher Plus mit Gewinde ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 16,2 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2682-0818-60-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 18,6 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
11
2682-0820-20-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,2 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
13.5
2682-0820-40-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,4 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
13.5
2682-0822-50-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 22,5 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
16
2682-0825-20-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 25,2 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
2682-0828-50-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 28,5 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
21
2682-0830-50-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 30,5 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2682-0832-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32,2 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2682-0837-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 37 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
29
2682-0840-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 40,2 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2682-0847-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 47 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
36
2682-0850-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 50,2 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2682-0854-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 54 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
42
2682-0860-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 60 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
48
2682-0863-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 63,2 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0812-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 12,2 mm
Max. Blechstärke
Stahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0812-70-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 12,7 mm
Max. Blechstärke
Stahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
7
2623-0814-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 14 mm
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
2623-0815-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 15,2 mm
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
9
2623-0816-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 16,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0817-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 17,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0818-60-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 18,6 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
11
2623-0819-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
Ø 19 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0820-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0820-40-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,4 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
13.5
2623-0821-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 21,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0822-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
16
2623-0823-80-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 23,8 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0824-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 24,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0825-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 25,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0827-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 27 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0828-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 28,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
21
2623-0830-51-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 30,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0832-21-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0833-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 33,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0835-01-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 35 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0838-11-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 38,1 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2682-7816-50-26
Rundlochersatz Plus mit metrischen Lochern von M16 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrische Rundlocher in mm: ø 16,2; ø 20,2; ø 25,2; ø 32,2; ø 40,2; ø 50,2
Max. Blechstärke
Edelstahl 2,5 mm, abhängig von Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 11,1 mm und ø 19 mm
2623-7812-50-00
Rundlochersatz mit metrischen Lochern von M12 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrisch: metrische Rundlocher in mm: ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
ohne Betätigungsschrauben
2683-7812-50-20
Rundlochersatz mit metrischen Lochern von M12 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrisch: metrische Rundlocher in mm: ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
mit Betätigungsschrauben
2623-7812-30-00
Rundlochersatz mit Lochern von PG7 bis PG21 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Größe
PG-Rundlocher in PG: 7;9;11;13;16;21 und ø 30,5 mm
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm
Variante
ohne Betätigungsschraube
2683-7812-30-20
Rundlochersatz mit Lochern von PG7 bis PG21 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Größe
PG-Rundlocher in PG: 7;9;11;13;16;21 und ø 30,5 mm
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm
Variante
mit Betätigungsschraube
2623-7812-60-00
Rundlochersatz mit Lochern von PG7 bis PG48 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Größe
PG-Rundlocher in PG: 7;9;11;13;16;21;29;36;42;48 und ø 30,5 mm
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
ohne Betätigungsschrauben
2683-7812-60-30
Rundlochersatz mit Lochern von PG7 bis PG48 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Größe
PG-Rundlocher in PG: 7;9;11;13;16;21;29;36;42;48 und ø 30,5 mm
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
mit Betätigungsschrauben
2623-0922-20-00
Quadratlocher 22,2
Produktfamilie
für Mobile Geräte
Größe
22,2 x 22,2 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0925-40-00
Quadratlocher 25,4
Produktfamilie
für Mobile Geräte
Größe
25,4 x 25,4 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2683-0945-00-02
Quadratlocher 45
Produktfamilie
für Mobile Geräte
Größe
45 x 45 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0946-00-02
Quadratlocher 46
Produktfamilie
für Mobile Geräte
Größe
46 x 46 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0968-00-02
Quadratlocher 68
Produktfamilie
für Mobile Geräte
Größe
68 x 68 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0992-00-02
Quadratlocher 92
Produktfamilie
für Mobile Geräte
Größe
92 x 92 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0125-00-02
Quadratlocher 125 (ST+VA)
Produktfamilie
für Mobile Geräte
Größe
125 x 125 mm
Max. Blechstärke
Stahl 2,5 mm + Edelstahl 2,0 mm
Betätigungsgewinde
Ø 19 mm
2623-0922-30-00
Rechtecklocher 22x30
Produktfamilie
für Mobile Geräte
Größe
22 x 30 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Betätigungsgewinde
ø 9,5 mm
2683-0922-42-11
Rechtecklocher 22x42
Produktfamilie
für Mobile Geräte
Größe
22 x 42 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Betätigungsgewinde
ø 9,5 mm
2683-0925-50-00
Rechtecklocher 25x50
Produktfamilie
für Mobile Geräte
Größe
25 x 50 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0946-92-02
Rechtecklocher 46x92
Produktfamilie
für Mobile Geräte
Größe
46 x 92 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0936-52-02
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe
36 x 52 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0936-65-02
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe
36 x 65 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0936-85-52
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe
36 x 85,5 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0936-11-22
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe
36 x 112 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0922-52-01
Rundlocher mit 2 Nasen
Produktfamilie
für Mobile Geräte
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 2 mm, Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2683-0000-00-37
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Polzahl
37
Größe
11,3 x 58,4 mm
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
Betätigungsgewinde
ø 9,5 mm
2683-0000-00-09
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Polzahl
9
Größe
11,3 x 19,8 mm
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
Betätigungsgewinde
ø 9,5 mm
2683-0000-00-50
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Polzahl
50
Größe
11,3 x 58,4 mm
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
Betätigungsgewinde
ø 9,5 mm
2683-0920-22-01
Formlocher Drehriegel
Produktfamilie
für Mobile Geräte
Größe
20,1 x 22,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Betätigungsgewinde
ø 9,5 mm
2683-0920-23-01
Formlocher Drehriegel
Produktfamilie
für Mobile Geräte
Größe
20,2 x 23,1 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Betätigungsgewinde
ø 9,5 mm
2624-0711-19-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 11,1/19 mm
Schraubenlänge
100 mm
2622-0719-03-00
Distanzhülse
Produktfamilie
für Mobile Geräte
Außendurchmesser
36 mm
Innendurchmesser
19.5 mm
Länge
18 mm
2626-7200-20-00
Scheibe
Produktfamilie
für Mobile Geräte
Außendurchmesser
40 mm
Innendurchmesser
10 mm
Dicke
3 mm
2685-0400-18-00
Hydraulikschlauch mit 3/8" BSPT
Betriebsdruck
max.
700 bar
Anschlussgewinde
2x 3/8“ NPT AG
Schlauchlänge
1800 mm
Knickschutz
einseitig
2683-0125-00-55
Quadratlocher 125 (St)
Produktfamilie
für Mobile Geräte
Größe
125 x 125 mm
Max. Blechstärke
Stahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2622-0719-03-00
Distanzhülse
Produktfamilie
für Mobile Geräte
Außendurchmesser
36 mm
Innendurchmesser
19.5 mm
Länge
18 mm
2624-0710-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 9,5/9,5 mm
Schraubenlänge
87 mm
2624-0719-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 19/19 mm
Schraubenlänge
120 mm
2626-7200-20-00
Scheibe
Produktfamilie
für Mobile Geräte
Außendurchmesser
40 mm
Innendurchmesser
10 mm
Dicke
3 mm
2685-0400-18-00
Hydraulikschlauch mit 3/8" BSPT
Betriebsdruck
max.
700 bar
Anschlussgewinde
2x 3/8“ NPT AG
Schlauchlänge
1800 mm
Knickschutz
einseitig
Montageanleitungen:
Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da
Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.
