2605-7502-00-02

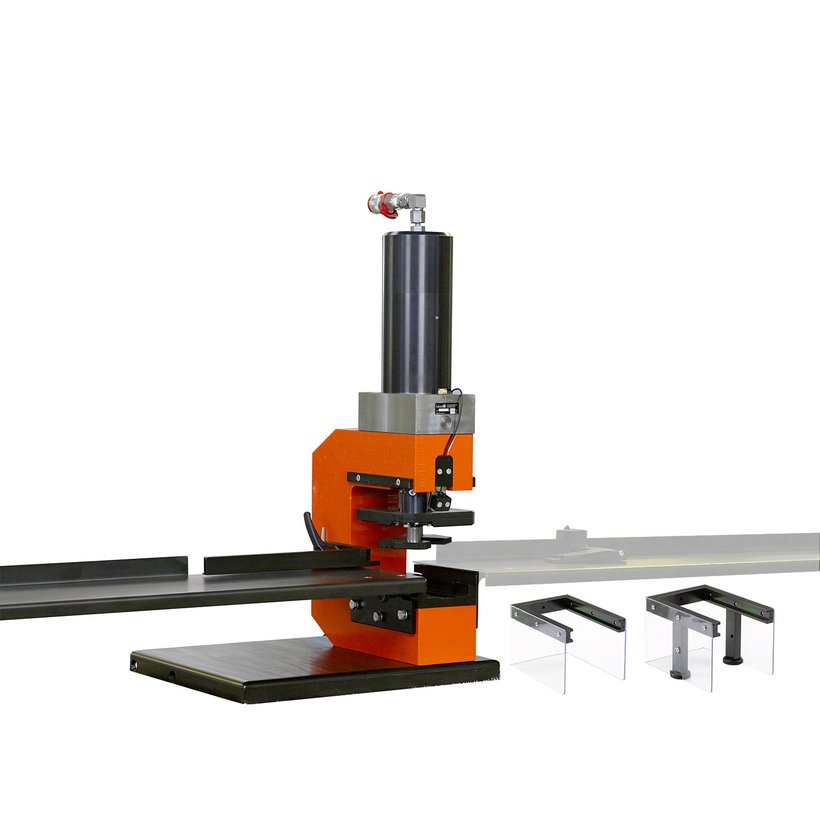

AlCu-Press: Lochen, Ablängen
- Lochen und Ablängen mit einer Maschine
- Bis ø 17 mm, max. 12 x 120 mm
- Sehr kompakte Bauweise
Produktbeschreibung
Stanzbügel auf Grundplatte mit hydraulischer Betätigung zum schnellen und präzisen Lochen ohne Vorbohren und zum Ablängen
Zum Anschließen an eine häwa Elektro- oder Luft-Hydraulikpumpe
Ausgelegt für das Bearbeiten von glatten Kupfer- und Aluminiummaterialien bis zu einer Abmessung von 12 x 120 mm
Linienlaser zur leichten Werkstückpositionierung in X-Richtung beim Lochen
Separater "Abstreifer AlCu-Press" zum Lochen von Lochreihen mit kurzen Lochabständen (verhindert das Aufwölben des Werkstücks)
Inklusive Berührungsschutz mit Abstreiferfunktion und Werkstückauflage
Einfaches Einlegen der Werkstücke durch die C-Form des Stanzbügels
Technische Daten
-
Artikelnummer: 2605-7502-00-02
-
Einsatzbereich: Stanzen von Ausschnitten
-
Einsetzbar für: Rundlocher bis ø 17 mm / Langloch bis 13x22 mm
-
Materialstärke: Querschnitt: Kupfer bis 12x120 mm; Aluminium bis 12x120 mm
-
Produktfamilie: für Werkstattausstattung
-
Max. Materialquerschnitt: 12x120 mm
-
Material: Kupfer, Alu
-
Bearbeitungstiefe: 85 mm
-
Tiefenanschlag: Verstellbar von 8 - 85 mm
-
Max. Betriebsdruck: 450 bar
-
Gewicht: 92 kg
-
Max. Stanzkraft: 270 kN
-
Zylinderhub: 41 mm
Hinweis
- Für optimalen Betrieb empfehlen wir unsere 400V Elektro-Hydraulikpumpe 2611-0400-00-00
- Aufstellung und Einweisung durch qualifiziertes häwa Personal
- Kosten für Anfahrt gemäß Angebot
- Stanzbügel mit Hydraulikzylinder auf Grundplatte
- Linienlaser
- Tiefenanschlag
- Separater Abstreifer AlCu-Press
- Werkstückauflage
- Berührungsschutz
2605-7802-00-00
Untergestell fahrbar
Produktfamilie
für Werkstattausstattung
Abmessung
1.250x700x840 mm
Flächenlast
450 kg
2605-7700-06-50
Stanzwerkzeug für AlCu-Press
Produktfamilie
für Werkstattausstattung
Ausführung
zur Bearbeitung von massiven Kupfer- oder Aluminiumschienen
Größe
ø 6,5 mm
Max. Blechstärke
6 mm
2605-7700-08-50
Stanzwerkzeug für AlCu-Press
Produktfamilie
für Werkstattausstattung
Ausführung
zur Bearbeitung von massiven Kupfer- oder Aluminiumschienen
Größe
ø 8,5 mm
Max. Blechstärke
8 mm
2605-7700-10-50
Stanzwerkzeug für AlCu-Press
Produktfamilie
für Werkstattausstattung
Ausführung
zur Bearbeitung von massiven Kupfer- oder Aluminiumschienen
Größe
ø 10,5 mm
Max. Blechstärke
10 mm
2605-7700-12-50
Stanzwerkzeug für AlCu-Press
Produktfamilie
für Werkstattausstattung
Ausführung
zur Bearbeitung von massiven Kupfer- oder Aluminiumschienen
Größe
ø 12,5 mm
Max. Blechstärke
12 mm
2605-7700-13-00
Stanzwerkzeug für AlCu-Press
Produktfamilie
für Werkstattausstattung
Ausführung
zur Bearbeitung von massiven Kupfer- oder Aluminiumschienen
Größe
ø 13 mm
Max. Blechstärke
12 mm
2605-7700-14-50
Stanzwerkzeug für AlCu-Press
Produktfamilie
für Werkstattausstattung
Ausführung
zur Bearbeitung von massiven Kupfer- oder Aluminiumschienen
Größe
ø 14,5 mm
Max. Blechstärke
12 mm
2605-7700-17-00
Stanzwerkzeug für AlCu-Press
Produktfamilie
für Werkstattausstattung
Ausführung
zur Bearbeitung von massiven Kupfer- oder Aluminiumschienen
Größe
ø 17 mm
Max. Blechstärke
12 mm
2605-7750-10-50
Stanzwerkzeug AlCu-Press ø 10,5 mm für lamelliertes Kupfer
Produktfamilie
für Werkstattausstattung
Ausführung
zur Bearbeitung von lamellierten Kupferschienen
Größe
ø 10,5 mm
Max. Blechstärke
10 mm
2605-0508-01-20
Ablängwerkzeug
Produktfamilie
für Werkstattausstattung
Zur Bearbeitung von
Aluminium- und Kupfermaterial
max. Materialquerschnitt
120x12 mm
2605-0507-01-15
Matrizenaufnahme ø 40 mm für AlCu-Press
Produktfamilie
für Werkstattausstattung
Ausführung
für AlCu-Press Lochen, Ablängen / AlCu-Press komplett
2605-0507-01-10
Adapter AlCu-Press: Lochen
Produktfamilie
für Werkstattausstattung
Ausführung
für AlCu-Press Lochen, Ablängen / AlCu-Press komplett
2605-0700-01-00
Längenanschlag für AlCu-Press Lochen, Ablängen
Produktfamilie
für Werkstattausstattung
Ausführung
für AlCu-Press Lochen, Ablängen / AlCu-Press komplett
Einstellbereich
Stufenlos verstellbar ab 10 mm bis 1900 mm
2612-7500-00-00
Luft-Hydraulikpumpe
Einsatzbereich
Antrieb von häwa-Werkzeug
Betriebsdruck
max.
500 bar
Luftanschluss
werksseitig min. 6 bar
2611-0400-00-00
Elektro-Hydraulikpumpe
Einsatzbereich
Antrieb von häwa-Werkzeug
Betriebsdruck
max.
450 bar
Elektroanschluss
400 V / 50 Hz
2600-2000-00-11
Linien-Lasermodul
Produktfamilie
für Werkstattausstattung
Ausführung
für AlCu-Press Lochen, Ablängen / AlCu-Press komplett
Erforderliche Eingangsspannung
3 V DC
Laserklasse
1
2600-2000-60-11
Steckernetzteil 3V DC
Produktfamilie
für Werkstattausstattung
Ausführung
Linien-Lasermodul
Ausgangsspannung
3 V DC
Elektroanschluss
230 V / 50 Hz
2605-7500-25-00
Abstreifer AlCu-Press
Produktfamilie
für Werkstattausstattung
Ausführung
für AlCu-Press Lochen, Ablängen / AlCu-Press komplett
