2605-7602-01-20

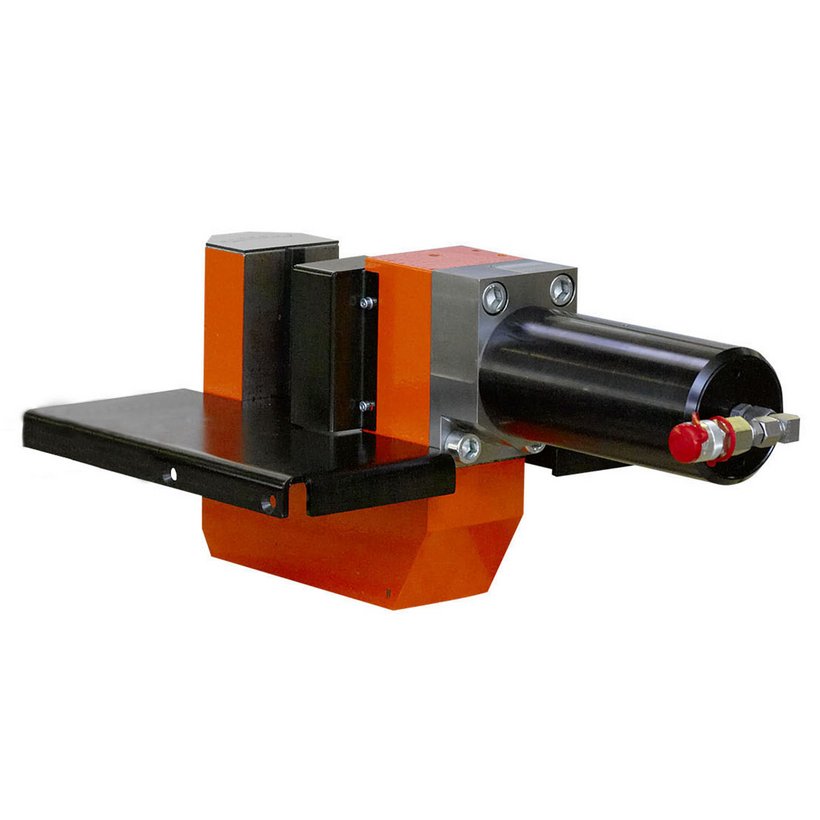

AlCu-Press: Biegen, Absetzen
- Biegen und Absetzen mit einer Maschine
- Bis Materialquerschnitt 12 x 120 mm
- Sehr kompakte Bauweise
Produktbeschreibung
Stanzbügel auf Grundplatte mit hydraulischer Betätigung zum Biegen und Absetzen
Zum Anschließen an eine häwa Elektro- oder Lufthydraulikpumpe
Ausgelegt für das Bearbeiten von massiven Kupfer- und Aluminiummaterialien bis zu einer Abmessung von 12 x 120 mm
Einfaches Einlegen der Werkstücke durch die C-Form des Stanzbügels
Technische Daten
-
Artikelnummer: 2605-7602-01-20
-
Einsatzbereich: Biegen + Absetzen
-
Materialstärke: Querschnitt: Kupfer bis 12x120 mm; Aluminium bis 12x120 mm
-
Produktfamilie: für Werkstattausstattung
-
Max. Materialquerschnitt: 12x120 mm
-
Max. Betriebsdruck: 450 bar
-
Gewicht: 71 kg
-
Zylinderhub: 41 mm
-
Presskraft: 270 kN
Hinweis
- Für optimalen Betrieb empfehlen wir unsere 400V Elektro-Hydraulikpumpe 2611-0400-00-00
- Maschine wird in die Tischplatte eingelassen
- Aufstellung und Einweisung durch qualifiziertes häwa Personal
- Kosten für Anfahrt gemäß Angebot
- Stanzbügel mit Hydraulikzylinder auf Grundplatte
2605-7802-00-00
Untergestell fahrbar
Produktfamilie
für Werkstattausstattung
Abmessung
1.250x700x840 mm
Flächenlast
450 kg
2605-0601-01-20
Biegewerkzeug
Produktfamilie
für Werkstattausstattung
Ausführung
für Alcu-Press Biegen, Absetzen / Alcu-Press komplett
Zur Bearbeitung von
Aluminium- und Kupfermaterial
max. Materialquerschnitt
120x12 mm
Biegewinkel
bis 90 °
2605-0602-01-20
Absetzwerkzeug
Produktfamilie
für Werkstattausstattung
Zur Bearbeitung von
Aluminium- und Kupfermaterial
max. Materialquerschnitt
120x12 mm
Absetzen
Max. 40 mm
2605-0611-01-00
Abschalteinheit
Produktfamilie
für Werkstattausstattung
Zur Bearbeitung von
Aluminium- und Kupfermaterial
Biegewinkel
Stufenlos einstellbar
2605-0700-02-00
Längenanschlag für AlCu-Press Biegen, Absetzen
Produktfamilie
für Werkstattausstattung
Ausführung
für Alcu-Press Biegen, Absetzen / Alcu-Press komplett
Einstellbereich
Stufenlos verstellbar ab 40 mm bis 1 000 mm
2612-7500-00-00
Luft-Hydraulikpumpe
Einsatzbereich
Antrieb von häwa-Werkzeug
Betriebsdruck
max.
500 bar
Luftanschluss
werksseitig min. 6 bar
2611-0400-00-00
Elektro-Hydraulikpumpe
Einsatzbereich
Antrieb von häwa-Werkzeug
Betriebsdruck
max.
450 bar
Elektroanschluss
400 V / 50 Hz
