3080-0102-19-00

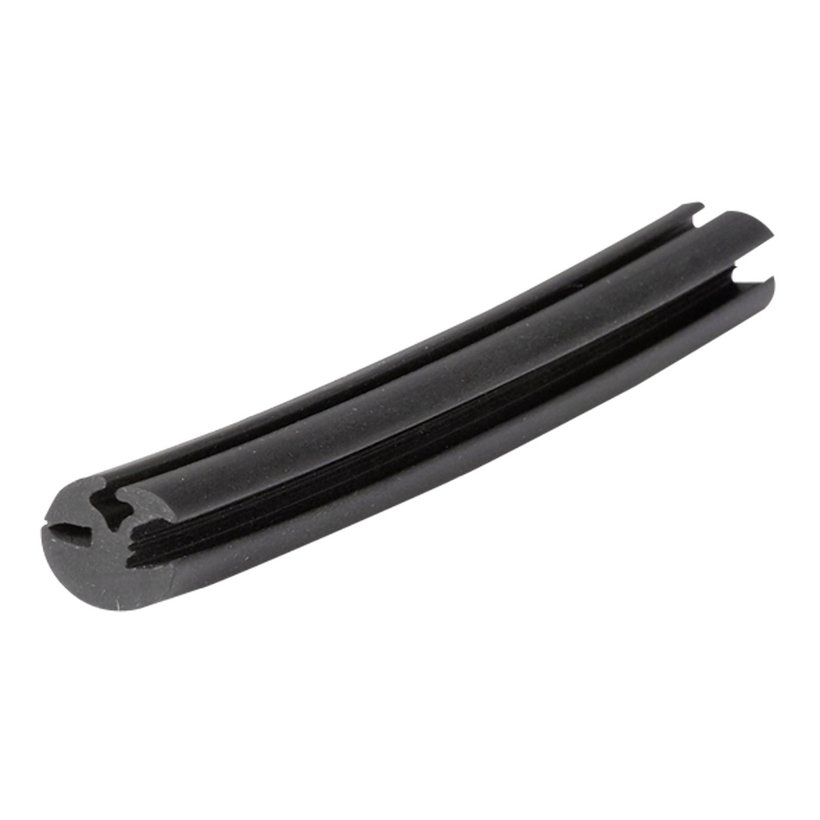

Klemmprofil
Produktbeschreibung
Zur rahmenlosen Verglasung von Sichtfenstern und zur Einfassung von Blind- und Leuchtschaltbildern. Das Füllerprofil, das separat bestellt werden muss, kann durch Herausziehen ohne Materialzerstörung gelöst und wieder eingesetzt werden. Somit können jederzeit Reparatur- oder Austauscharbeiten vorgenommen werden.
Technische Daten
-
Artikelnummer: 3080-0102-19-00
-
Material: EPDM
-
Oberfläche: schwarz
-
SHORE_HAERTE: Shore-A 70
-
Abmessungen: A = 9 mm
-
Position: 1
-
Biegeradius: 20 mm
-
Scheibenstärke: 3 mm
Hinweis

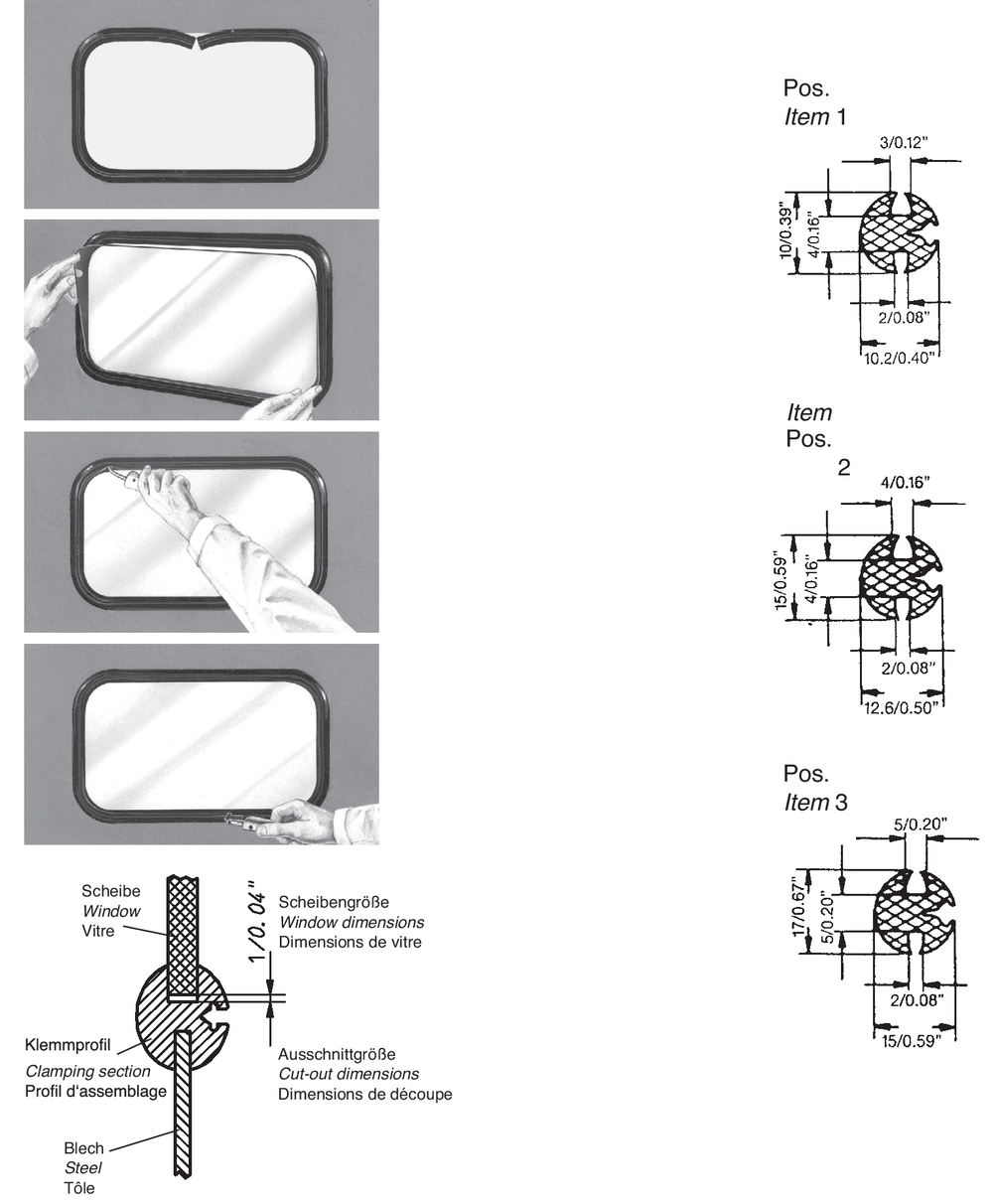

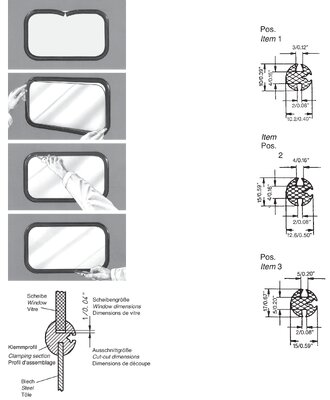

- Montagehinweis: das Klemmprofil wird mit seiner unteren Nut auf den Blechrahmen der Fensteröffnung gesteckt – (Einschmieren der Fensteröffnungskante mit Paraffin oder des Klemmprofiles mit Seifenwasser erleichtern die Montage) – und so fest angedrückt, dass der Nutgrund an der Blechkante anliegt, insbesondere in den Eckenrundungen. Zur Vorspannung für festeren und spielfreien Sitz wird 1% zur Länge jedes Profilabschnittes für ein Fenster zugegeben. Die Stoßstelle der beiden Profilenden liegt in der Mitte der Fensteroberkante.
- Der Zuschnitt des Sichtfensters muss um Maß A kleiner sein als der Ausschnitt.
- Den Mindestradius entnehmen Sie bitte den technischen Daten. Der Radius des Sichtfensters ist bei Profil Pos. 1+2 um 3 mm, bei Profil Pos. 3 um 4 mm kleiner als im Blechausschnitt zu wählen.
- Meterware
