3080-7042-35-07

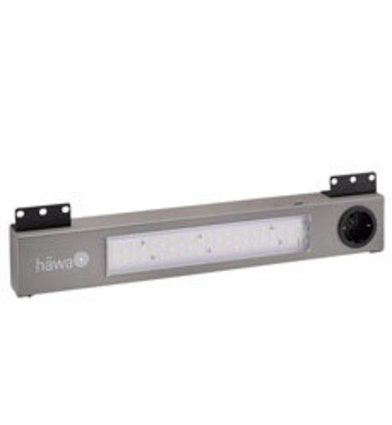

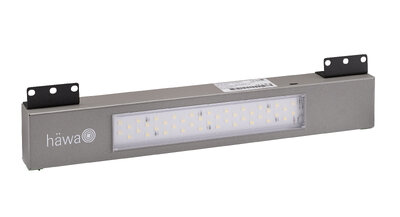

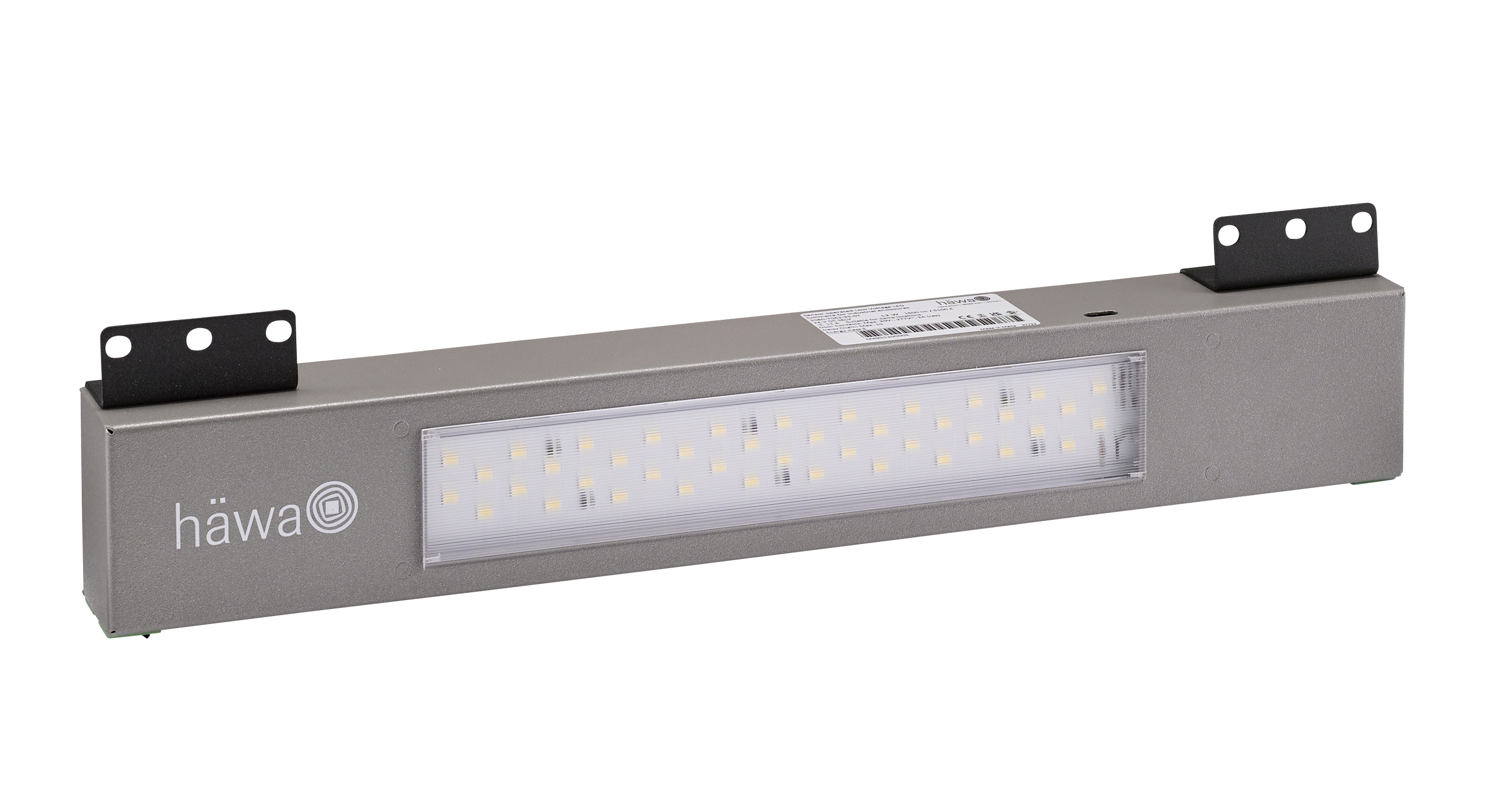

Sensor Operated LED-Leuchte, SOL 704
- Sensorgesteuerte Ein-Aus Funktion
- Potenzialfreie Kontakte Öffner/Schließer für weitere Applikationen
- Langlebig, wartungsfrei
- Kaskadierbar
- Energiesparend durch LED-Technologie
Produktbeschreibung
Die Sensor Operated LED-Leuchte SOL 704 ist geeignet für die optimale Ausleuchtung von Schaltschränken.
Der voreingestellte Näherungssensor ist sofort nach der Montage der Leuchte betriebsbereit und schaltet sie beim Öffnen und Schließen der Tür sofort ein bzw. mit einer Verzögerung von 5 s aus.
Ein integriertes N.C (Öffner) / N.O: (Schließer) Relais hat die Funktion eines Türschalters zum Schalten von Geräten oder Komponenten, wie Kühlgeräte, Filterlüfter und Signalsäulen usw. inkl. passendem Stecker zum Anschließen der notwendigen Leitungen.
Bis zu 10 Leuchten können hintereinander verdrahtet (kaskadiert) werden.
Die Leuchte ist in zwei Spannungen 24 V DC oder 120 V – 230 V AC lieferbar; die AC Versionen wahlweise mit Steckdose.
Durch den Einsatz von LED-Technologie haben diese Leuchten eine sehr hohe Lebensdauer.
Die Befestigung erfolgt durch Verschrauben oder magnetisch (nur statische Belastung).
Technische Daten
-
Artikelnummer: 3080-7042-35-07
-
Schutzklasse: III
-
Länge: 440 mm
-
ABSTRAHLWINKEL: 120°
-
KASKADIERUNG: max. 10 Leuchten
-
Lebensdauer: 60.000 hrs bei 20 °C
-
LEISTUNGSAUFNAHME: 12 W
-
Leuchtmittel: LED
-
Lichtfarbe: 5100 K
-
LICHTSTROM: 1500 lm
-
MONTAGE: geschraubt
-
Betriebsspannung: 24 V- +/- 10%
-
Material: Gehäuse Unterschale - Oberschale Stahlblech
LED Abdeckung/Blende UL94 V0 Polycarbonat transparent >PC< -
Oberfläche: Gehäuse Unterschale pulverlackiert RAL 9007 Graualuminium Feinstruktur Matt
Gehäuse Oberschale RAL 9011 Graphitschwarz Feinstruktur Matt -
Ausführung: Näherungssensor
-
Betriebstemperatur: -30 - +50 °C / -22 - +122 °F (max. 90%r.H.)
-
Schutzart: IP20
-
Breite: 90 mm
-
Tiefe: 45 mm
-
Gewicht: 1165 g
-
ABSICHERUNG_EXTERN_NICHT_INTEGRIERT: 7 A(T)
-
Zulassung: UKCA, cULus, cURus, CE, VDE EMC
-
POTENZIALFREIER_KONTAKT_DICT: Ausgang maximale Schaltspannung: 277 V AC, 30 V DC
Ausgang Schaltstrom (ohmisch): Max. 3 A
Hinweis
- Passend für häwa Standschränke und Fremdfabrikate mit 25 mm Rasterlochung ab Breite 600 mm.
- Modelle mit Magnet-Befestigung eignen sich für häwa Wandgehäuse Serie 33.
- Wir empfehlen die Leuchte nach dem Einsetzen der Montageplatte zu montieren.
- Aus zulassungstechnischen Gründen verwenden Sie bitte nur das ausgewiesene Zubehör.
-
Es dürfen nur SELV-Gleichstromquellen verwendet werden!
Aus Sicherheitsgründen passen die Anschluss- und Verbindungsleitungen Anschlüsse Grün nicht in die Anschlüsse Schwarz für Wechselspannung.
Für UL-Anwendungen muss die Stromquelle ein Class 2 Netzteil sein.
- 1 Stück inkl. Befestigungsteile bzw. integrierte Magnete sowie Stecker für Türschalterfunktion, Kurzanleitung
Anschlußleitung für LED Leuchte SOL 704
Verbindungsleitung mit Stecker und Buchse zur Durchgangsverdrahtung
Verbindungsleitung mit Stecker und Buchse zur Durchgangsverdrahtung
Anschlussleitung mit Buchse und offenes Ende
