3080-7102-80-30

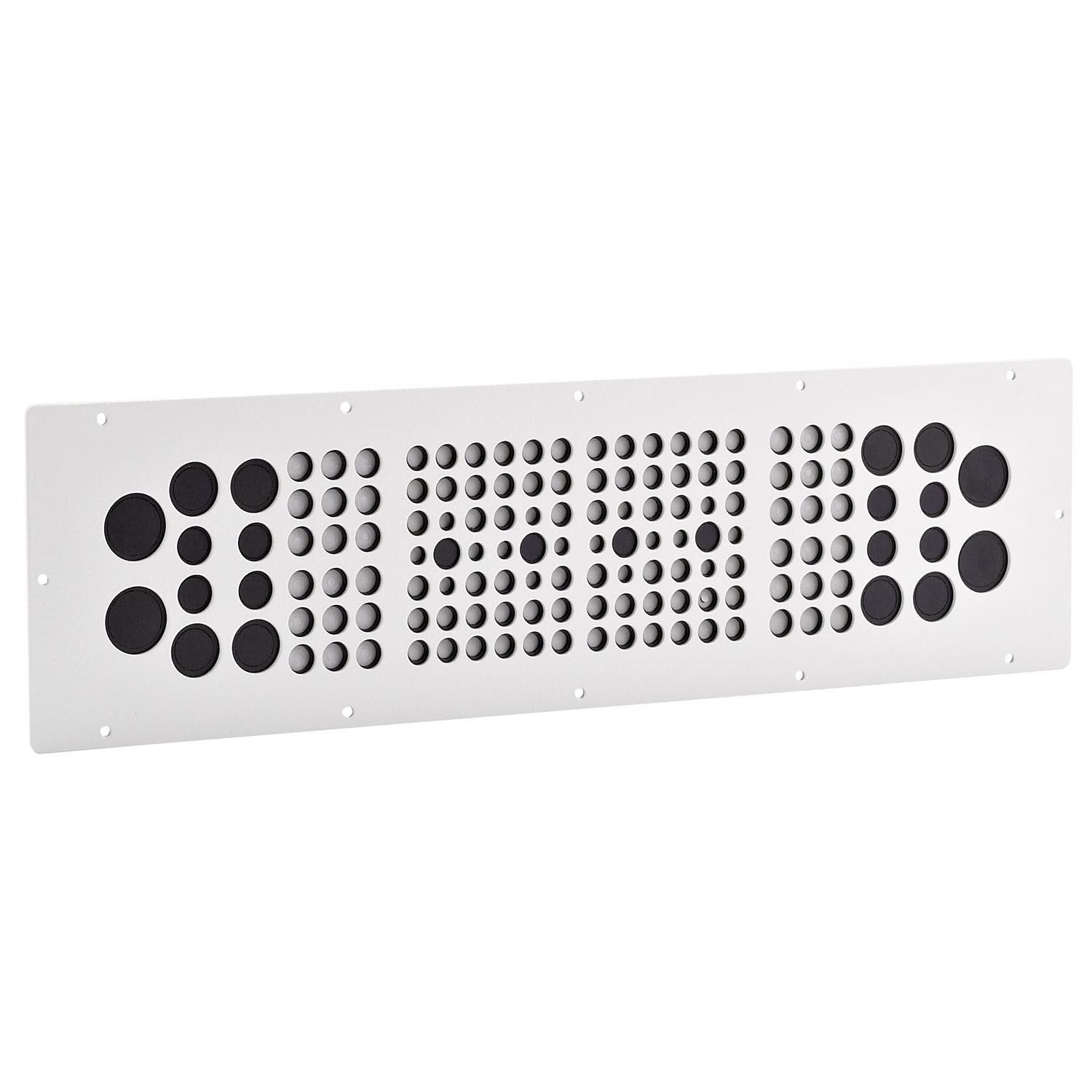

Kabeleinführungsplatte für Serie33 hohe Packdichte
- Sehr hohe Packungsdichte
- Jederzeit nachbelegbar
Produktbeschreibung
Kabeleinführungsplatte zum direkten Einführen von Leitungen und Schläuchen
Kabelverschraubungen werden nicht benötigt
Passend für häwa Gehäuse Serie 33
Kabeleinführungsplatte in Sandwichbauweise montiert
Trägerplatten aussen aus Stahlblech, dazwischen 2 Elastomerplatten
Befestigung mittels Gefu-Schrauben TX20
Technische Daten
-
Artikelnummer: 3080-7102-80-30
-
Blechstärke: 2.5 mm
-
Material: Trägerplatten aus Stahlblech, Elastomerplatten aus NR (schwarz) und EPDM (grau) Dichtung NBR
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Abmessungen: Breite : 155 mm Länge : 555 mm
-
Temperaturbeständigkeit: -30° bis +90° (Elastomerplatten)
- 1 Kabeleinführungsplatte mit Dichtung und Gefu-Schrauben
3331-1212-35-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
Breite
1200 mm
Höhe
1200 mm
Tiefe
350 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Zulassung
cULus
3331-1212-35-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
Breite
1200 mm
Höhe
1200 mm
Tiefe
350 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Zulassung
cULus
3331-1212-40-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
Breite
1200 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Zulassung
cULus
3331-1212-40-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
Breite
1200 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Zulassung
cULus
3331-1291-30-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
Breite
1200 mm
Höhe
915 mm
Tiefe
300 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Zulassung
cULus
3331-1291-30-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
Breite
1200 mm
Höhe
915 mm
Tiefe
300 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Zulassung
cULus
3331-6010-35-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
1000 mm
Tiefe
350 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6010-35-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
1000 mm
Tiefe
350 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6010-40-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
1000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6010-40-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
1000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6012-30-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
1200 mm
Tiefe
300 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6012-30-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
1200 mm
Tiefe
300 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6012-35-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
1200 mm
Tiefe
350 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6012-35-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
1200 mm
Tiefe
350 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6012-40-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6012-40-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6040-20-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
400 mm
Tiefe
200 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6040-20-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
400 mm
Tiefe
200 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6040-35-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
400 mm
Tiefe
350 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6040-35-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
400 mm
Tiefe
350 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6060-20-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
600 mm
Tiefe
200 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6060-20-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
600 mm
Tiefe
200 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6060-30-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
600 mm
Tiefe
300 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6060-30-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
600 mm
Tiefe
300 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6060-35-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
600 mm
Tiefe
350 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6060-35-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
600 mm
Tiefe
350 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6060-40-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
600 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6060-40-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
600 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6070-20-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
700 mm
Tiefe
200 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6070-20-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
700 mm
Tiefe
200 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6080-20-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
800 mm
Tiefe
200 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6080-20-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
800 mm
Tiefe
200 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6080-30-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
800 mm
Tiefe
300 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6080-30-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
800 mm
Tiefe
300 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6080-40-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-6080-40-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
600 mm
Höhe
800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-7691-40-07
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
760 mm
Höhe
915 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
3331-7691-40-17
Wandgehäuse Serie 33 Stahlblech, 1-türig
Breite
760 mm
Höhe
915 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Zulassung
cULus
Montageanleitungen:
CAD-Daten und weitere Darstellungen:
Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da
Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.
