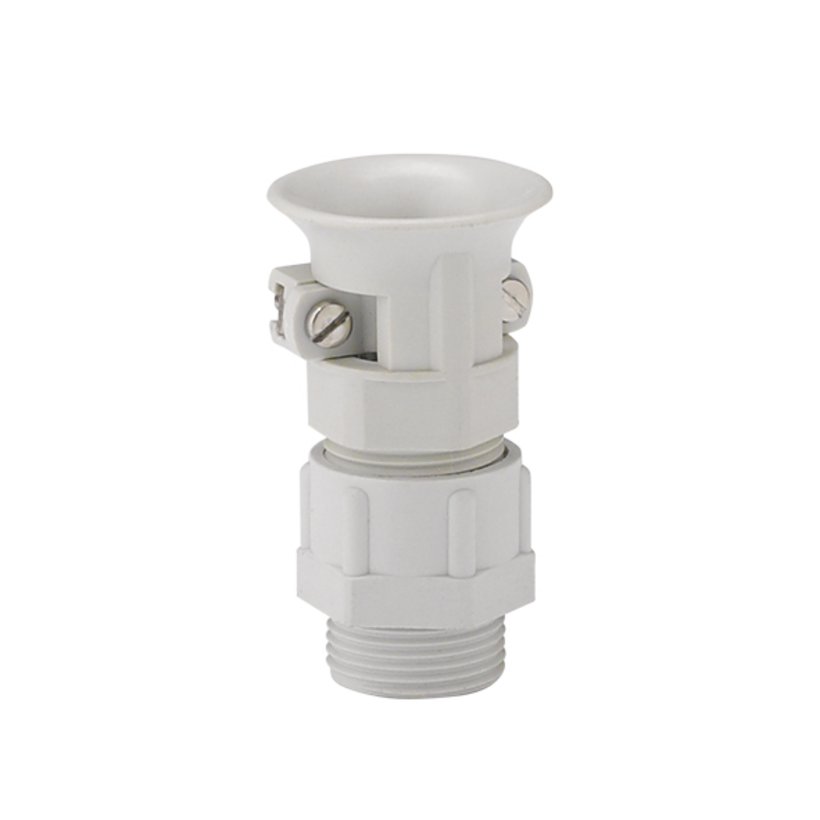

Kabelverschraubung mit sehr hoher Zugentlastung

2331-0226-20-16

Kabelverschraubung mit sehr hoher Zugentlastung

Produktbeschreibung

Bietet ebenfalls einen guten Biegeschutz. Sehr hohe Auszugskräfte durch die separate Zugentlastung.

Technische Daten

  • Artikelnummer: 2331-0226-20-16
  • Maß L: 11 mm
  • Schutzart: IP55
  • Material: Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
    Druckring: Polethylen PE-LD
    O-Ring: SBR/NBR
    Schraube + Mutter: Edelstahl
  • Anschlussgewinde: metrisch
  • Temperaturbeständigkeit: von: -30 °C bis: +80 °C
  • Länge: 57.5 mm
  • Länge: 11 mm
  • Schlüsselweite: 24 mm
  • Gewinde: M 20 x 1,5
  • Klemmbereich: von : 9 mm  bis : 11 mm
  • Maß H: 57.5 mm
  • 1 Stück
Sechskantmutter
2331-0002-20-15
Sechskantmutter
Gewinde
M 20 x 1,5
weitere Informationen
Dichtring
2331-0003-13-00
Dichtring
Für Gewinde:
M 20; PG 13,5
weitere Informationen
CAD-Daten und weitere Darstellungen:
Als PDF speichern Als PDF speichern Direkt-Anfrage
Kabelverschraubung mit sehr hoher Zugentlastung
Kabelverschraubung mit sehr hoher Zugentlastung
Bietet ebenfalls einen guten Biegeschutz. Sehr hohe Auszugskräfte durch die separate Zugentlastung.
Merken
2331-0226-12-15
metrisch
M 12 x 1,5
5.5 mm
7.5 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-16-15
metrisch
M 16 x 1,5
5.5 mm
7.5 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-20-15
metrisch
M 20 x 1,5
7.5 mm
9.5 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-20-16
metrisch
M 20 x 1,5
9 mm
11 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-20-17
metrisch
M 20 x 1,5
10 mm
13 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-25-15
metrisch
M 25 x 1,5
10 mm
13 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-25-16
metrisch
M 25 x 1,5
13 mm
16.5 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-32-15
metrisch
M 32 x 1,5
13 mm
16.5 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-32-16
metrisch
M 32 x 1,5
18 mm
25 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-40-15
metrisch
M 40 x 1,5
18 mm
25 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-09-00
PG
PG 9
5.5 mm
7.5 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-11-00
PG
PG 11
7.5 mm
9.5 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-13-00
PG
PG 13,5
9 mm
11 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-16-00
PG
PG 16
10 mm
13 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
2331-0226-21-00
PG
PG 21
13 mm
17 mm
Zugentlastung + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schraube + Mutter: Edelstahl
IP55
