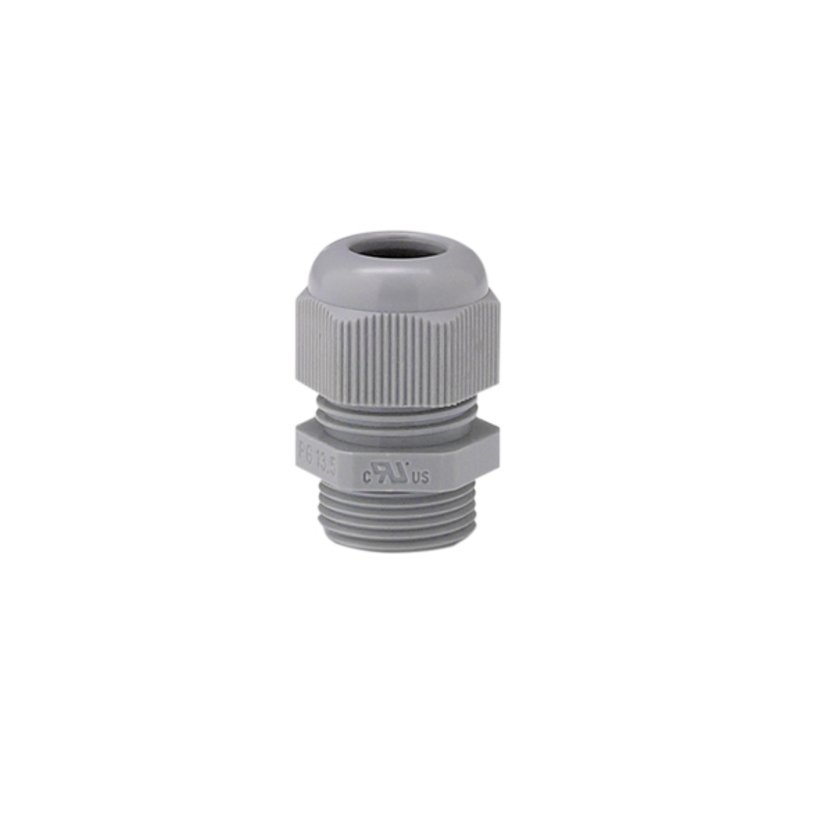

Kabelverschraubung IP68

2331-0330-40-15

Kabelverschraubung IP68

  • Hohe Schutzart von IP68 bei 5 bar.

Produktbeschreibung

Großer Dicht- und Klemmbereich

Integrierte Zugentlastung

Technische Daten

  • Artikelnummer: 2331-0330-40-15
  • PRODUKTGRUPPENNAMEEBENE4: Kabelverschraubung
  • PRODUKTGRUPPENNAMEEBENE5: Kabelverschraubung aus Kunststoff
  • Maß L: 10 mm
  • DURCHMESSER_C: DURCHMESSER_C_VON : 19 mm  DURCHMESSER_C_BIS : 28 mm
  • Schutzart: IP68
  • Material: Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
    Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
  • Anschlussgewinde: metrisch
  • Temperaturbeständigkeit: von: -20 °C bis: +100 °C
  • Zulassung: UL
  • Länge: 51 mm
  • Länge: 10 mm
  • Schlüsselweite: 46 mm
  • Gewinde: M 40 x 1,5
  • Klemmbereich: von : 19 mm  bis : 28 mm
  • Maß H: 50 mm
  • 1 Stück
Sechskantmutter
2331-0002-40-15
Sechskantmutter
Gewinde
M 40 x 1,5
Dichtring
2331-0003-40-15
Dichtring
Für Gewinde:
M 40
Kabeleinführungsplatte Kunststoff
3080-0102-25-17
Kabeleinführungsplatte Kunststoff
Größe
1
Vorprägung
metrisch
Material
Platte: Kunststoff
Dichtung: PU-Schaum
Kabeleinführungsplatte Stahlblech
3080-0102-32-27
Kabeleinführungsplatte Stahlblech
Größe
2
Vorprägung
metrisch
Material
Platte: Stahlblech
Dichtung: PU-Schaum
CAD-Daten und weitere Darstellungen:
Als PDF speichern Als PDF speichern Direkt-Anfrage
Kabelverschraubung IP68
Kabelverschraubung IP68
Großer Dicht- und Klemmbereich
Integrierte Zugentlastung

Merken
metrisch
M 12 x 1,5
3 mm
6 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
metrisch
M 16 x 1,5
5 mm
10 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
metrisch
M 20 x 1,5
8 mm
13 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
metrisch
M 25 x 1,5
11 mm
17 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
metrisch
M 32 x 1,5
15 mm
21 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
metrisch
M 40 x 1,5
19 mm
28 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
PG
PG 7
3 mm
6.5 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
PG
PG 9
4 mm
8 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
PG
PG 11
5 mm
10 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
PG
PG 13,5
6 mm
12 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
PG
PG 16
10 mm
14 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
PG
PG 21
13 mm
18 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
PG
PG 29
18 mm
25 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
PG
PG 36
22 mm
32 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
PG
PG 42
30 mm
38 mm
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
IP68
