3070-0904-40-01

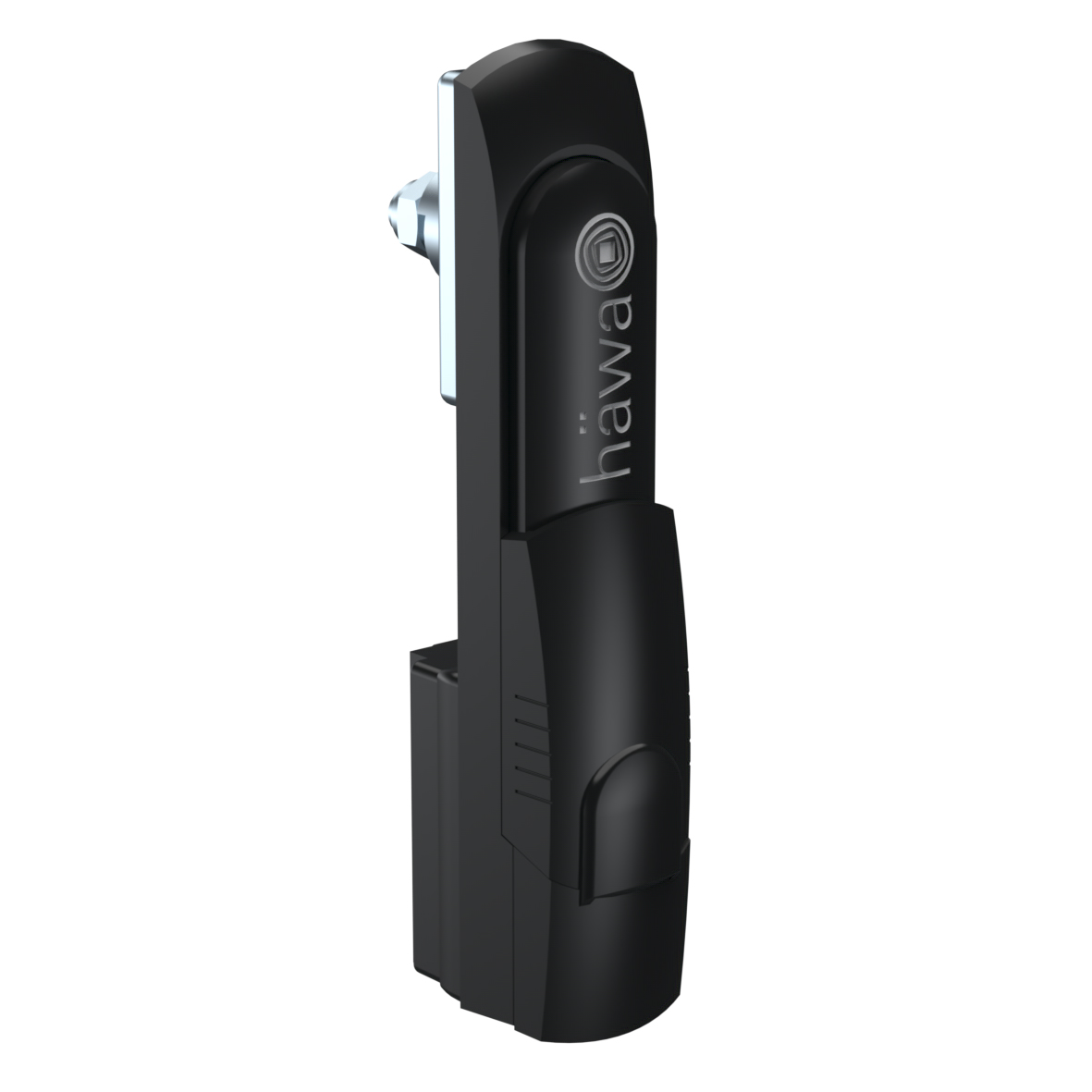

Schwenkhebelgriff mit Schiebeabdeckung
- Eckige Einbauöffnungen
- Für Verschlüsse mit Schließ- oder Flügelzunge
- Mit schiebbarer Zylinderabdeckung
- Schutzart max. IP65
Produktbeschreibung
Schwenkhebelgriff zur Montage in Schranktüren, rechts und linksschließend einsetzbar.
Die Schutzart ist abhängig von der Einbausituation, erreicht max. IP65.
Vorbereitet für den Einbau eines Profilhalbzylinders nach DIN 18252, 40 mm lang bis zu 5 mm vorstehender Zylinderkopf mit 45° oder 90° Schließbartstellung.
Der abschließbare Betätigungshebel ist im geschlossenem Zustand versenkt. Zum Entriegeln wird er nach oben herausgeschwenkt.
Technische Daten
-
Artikelnummer: 3070-0904-40-01
-
Material: Schwenkhebel PA schwarz
Befestigungsteile Stahl verzinkt -

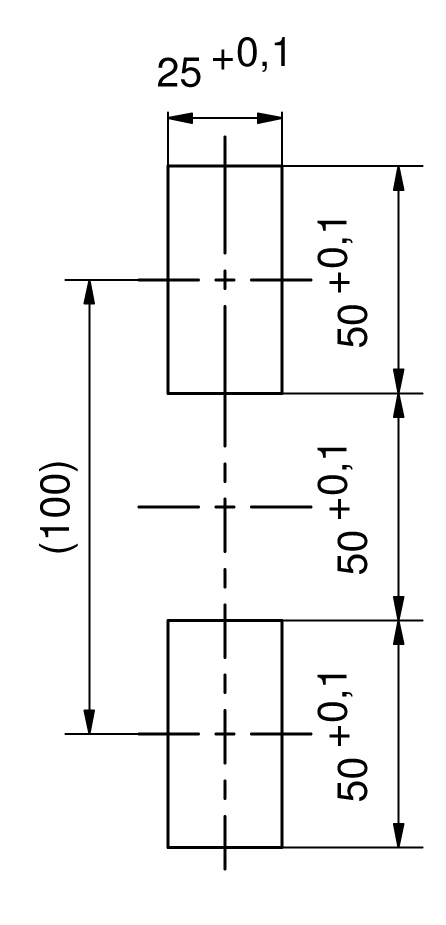

Ausführung: Eckige Einbauöffnung
Lochabstand 100 mm
Mulde mit Kappe -
TUERBLECHSTAERKE_DICT: 1,5 - 2,5 mm
-
Variante: mit häwa Logo
-
Schutzart: IP65
-
Schließung: vorbereitet für Profilhalbzylinder, Blindstopfen, siehe Zubehör
- 1 Stück mit Befestigungsteilen und bei Schutzart IP65 mit Dichtungen und Kappe.
