3353-6060-20-10

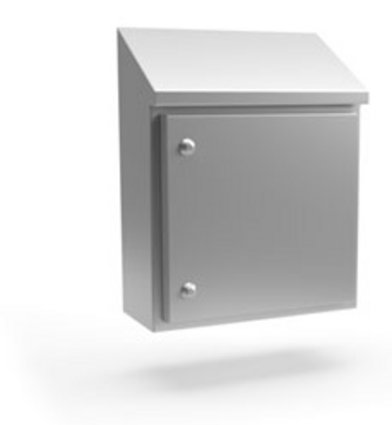

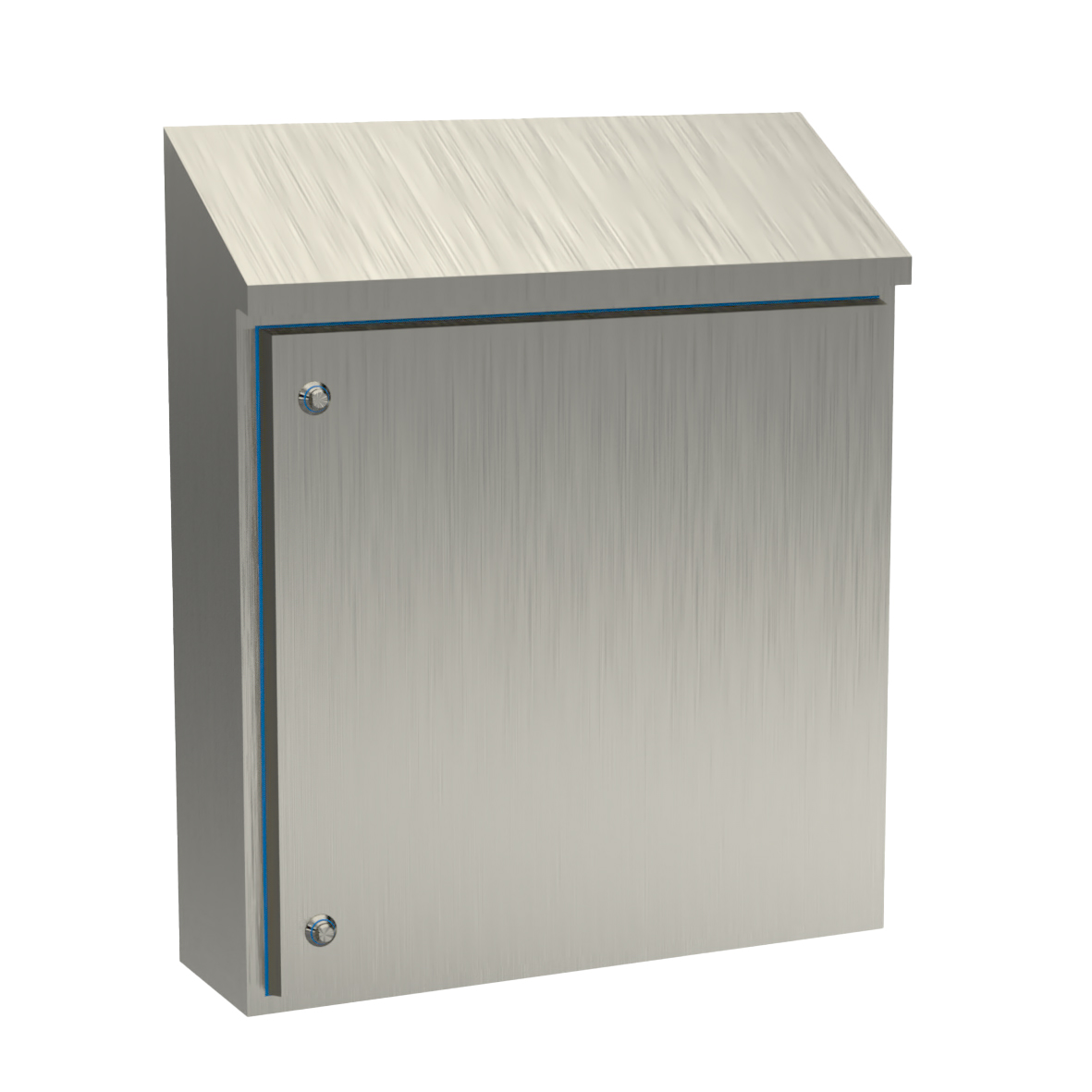

Gehäuse Hygienic Equipment HE3353
- Für hygienegerechte Produktion in offenen Prozessen
- Schutzart: IP66/69
- Spaltfrei anliegende Hygienedichtung
- Dachneigung 30° und Tropfkante
Produktbeschreibung
HE3353 Hygienic Equipment Gehäuse aus Edelstahl sind konzipiert für den Einsatz an Maschinen und Niederspannungsschaltgeräte-Kombinationen im Bereich der Nahrungs- und Genussmittelindustrie.
Sämtliche relevante Flächen sind nach vorne geneigt: Dach 30°, Tür umlaufend 10°.
Das außenliegende blaue Dichtprofil aus Silikon FDA 177.2600 konform verschließt spaltfrei (keine Toträume).
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6 x 16 an Tür und Korpus.
Verschluss: Drehriegel mit Betätigung SW13, Dichtung außen.
Scharniere innenliegend, Öffnungswinkel der Tür 110°.
Montageplatte auf Bolzen M8x35 auf Rückwand befestigt:
– ungekantet max. 10 mm tiefenverstellbar
– gekantete Montageplatte fix positioniert
HE3353 sind vorbereitet zur Nutzung des häwa-Gehäusezubehörs.
Technische Daten
-
Artikelnummer: 3353-6060-20-10
-
Variante: mit Montageplatte
-
Abmessungen: Breite: (Nennmaße/Außenmaße): 620/620 mm
Höhe: (Nennmaße/Außenmaße): 620/735 mm
Tiefe: (Nennmaße/Außenmaße): 200/204 mm -
Material: Edelstahl 1.4301
-
Gewicht: 25 kg
-
Enthaltene MPL: 0331-6060-00-13
-
Anzahl Verschlüsse: 2
-
Blechstärke: Korpus: 1,5 mm
Tür: 1,5 mm -
Maximale Einbautiefe: von T-16 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Oberfläche: Außen gebürstet, Rautiefe < 0,8 µm
-
Verschluss: komplett Edelstahl
-
Montageplatte: sendzimiverzinkt. 2 mm, ab Gehäuse Breite/Höhe 600 x 600 mm (Nennmaß) 2,5 mm, ab Breite/Höhe größer 800 mm (Nennmaß) gekantet 20 mm.
-
Schutzart: IP66/69
Hinweis
- Andere Abmessungen, Schrägen oder sonstige Modifikationen auf Anfrage.
- Nach oben verlängerte Montageplatte auf Anfrage.
- Gehäuse mit Montageplatte, Tür und 1 Schlüssel SW13
Hygienedichtung für Gehäuse Typ HE3353
Tür für Gehäuse Typ HE3353
