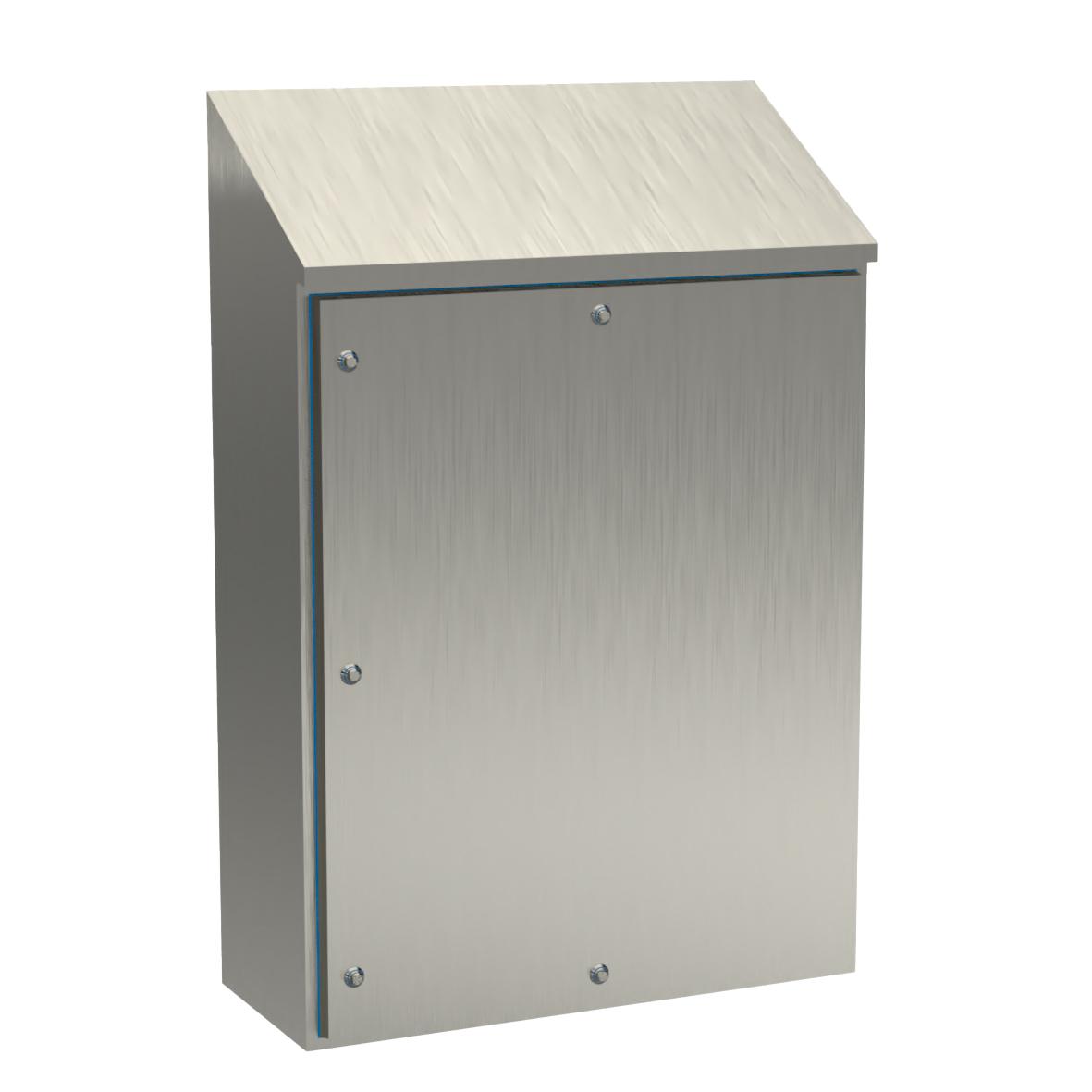

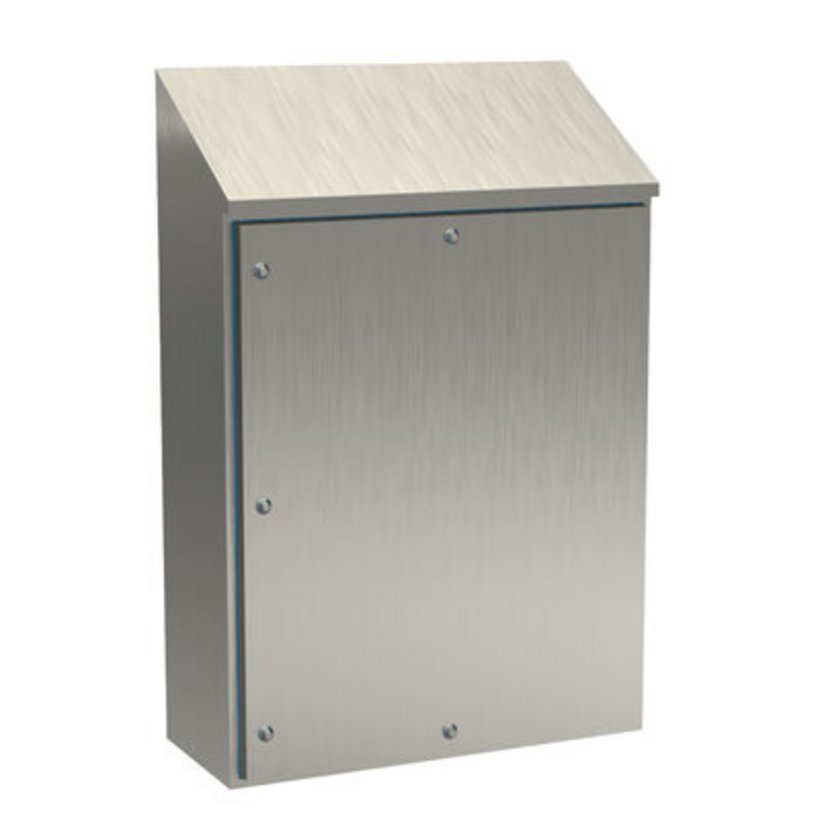

Gehäuse Hygienic Equipment HE3353

3353-8010-35-10

Gehäuse Hygienic Equipment HE3353

  • Für hygienegerechte Produktion in offenen Prozessen
  • Schutzart: IP66/69
  • Spaltfrei anliegende Hygienedichtung
  • Dachneigung 30° und Tropfkante

Produktbeschreibung

HE3353 Hygienic Equipment Gehäuse aus Edelstahl sind konzipiert für den Einsatz an Maschinen und Niederspannungsschaltgeräte-Kombinationen im Bereich der Nahrungs- und Genussmittelindustrie.

Sämtliche relevante Flächen sind nach vorne geneigt: Dach 30°, Tür umlaufend 10°.

Das außenliegende blaue Dichtprofil aus Silikon FDA 177.2600 konform verschließt spaltfrei (keine Toträume).

Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6 x 16 an Tür und Korpus.

Verschluss: Drehriegel mit Betätigung SW13, Dichtung außen.

Scharniere innenliegend, Öffnungswinkel der Tür 110°.

Montageplatte auf Bolzen M8x35 auf Rückwand befestigt:

– ungekantet max. 10 mm tiefenverstellbar

– gekantete Montageplatte fix positioniert

HE3353 sind vorbereitet zur Nutzung des häwa-Gehäusezubehörs.

Technische Daten

  • Artikelnummer: 3353-8010-35-10
  • PRODUKTGRUPPENNAMEEBENE4: Gehäuse Hygienic Equipment HE3353
  • Variante: mit Montageplatte
  • Abmessungen: Breite: (Nennmaße/Außenmaße): 820/820 mm
    Höhe: (Nennmaße/Außenmaße): 1020/1222 mm
    Tiefe: (Nennmaße/Außenmaße): 350/354 mm
  • Material: Edelstahl 1.4301
  • Gewicht: 57 kg
  • Enthaltene MPL: 0331-8010-00-13
  • Anzahl Verschlüsse: 5
  • Blechstärke: Korpus: 1,5 mm
    Tür: 1,5 mm
  • Maximale Einbautiefe: von T-16 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
  • Schutzleiteranschluss: nach DIN EN 61439-1
  • Oberfläche: Außen gebürstet, Rautiefe < 0,8 µm
  • Verschluss: komplett Edelstahl
  • Montageplatte: sendzimiverzinkt. 2 mm, ab Gehäuse Breite/Höhe 600 x 600 mm (Nennmaß) 2,5 mm, ab Breite/Höhe größer 800 mm (Nennmaß) gekantet 20 mm.
  • Schutzart: IP66/69

Hinweis

  • Andere Abmessungen, Schrägen oder sonstige Modifikationen auf Anfrage.
  • Nach oben verlängerte Montageplatte auf Anfrage.
  • Gehäuse mit Montageplatte, Tür und 1 Schlüssel SW13
Hygienedichtung für Gehäuse Typ HE3353
3353-8010-00-88
Hygienedichtung für Gehäuse Typ HE3353
Material
Silikon FDA 177.2600 konform
Oberfläche
ähnlich RAL 5017
Tür für Gehäuse Typ HE3353
3353-8010-01-00
Tür für Gehäuse Typ HE3353
Material
Edelstahl 1.4301
Oberfläche
Außen gebürstet, Rautiefe < 0,8 µm
