2412-7015-12-37

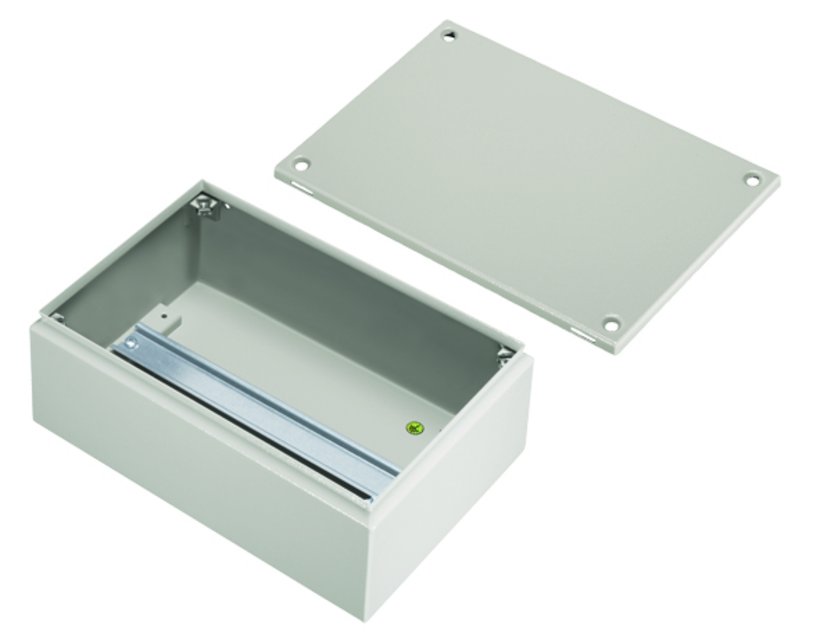

Klemmenkasten K12 Stahlblech
- Schutzart IP66
- Unverlierbare Deckelschrauben
- herausnehmbare Klipsmuttern
- Inklusive Apparateschiene
- Zulassung: cULus
Produktbeschreibung
Klemmenkasten zum optimalen Schutz von Verdrahtungen.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M5x10 an Deckel und Korpus.
Überprägte Zarge 9 mm.
Deckel mit nahtlos geschäumter Dichtung.
Deckel geschraubt, mit unverlierbaren Schrauben und herausnehmbaren Klipsmuttern.
Einbausystem: Apparateschiene bis Gehäuselänge 499 mm DIN EN 60715 35 x 7,5 mm, ab Länge 500 mm DIN EN 60715 35 x 15 mm.
Technische Daten
-
Artikelnummer: 2412-7015-12-37
-
Material: Stahlblech
-
Breite: 150 mm
-
Tiefe: 120 mm
-
Länge: 700 mm
-
Anzahl Deckelschrauben: 4
-
Blechstärke: 1.5 mm
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Schutzart: IP66
Type 1, 12, 13; Optional: Type 2, 5, 3, 3R, 4 -
Zulassung: cULus
- Klemmenkasten mit Deckel und montierter Apparateschiene
3080-9036-05-18
Kabel für Schutzleiteranschluss
Leiterquerschnitte
4 mm2
Abmessungen
Länge: 200 mm
Bohrungsdurchmesser
5.3 mm
Material
H07V-K
2408-7202-13-04
Anschraubscharnier 120°
Material
Scharnier: Zinkdruckguss verchromt
Befestigungsteile: Edelstahl
Zylinderstift: Stahl gehärtet
Befestigungsteile: Edelstahl
Zylinderstift: Stahl gehärtet
2408-7202-13-07
Anschraubscharnier 120°
Material
Scharnier: Zinkdruckguss schwarz verzinkt
Befestigungsteile: Stahl verzinkt
Zylinderstift: Stahl gehärtet
Befestigungsteile: Stahl verzinkt
Zylinderstift: Stahl gehärtet
Montageanleitungen:
CAD-Daten und weitere Darstellungen:
