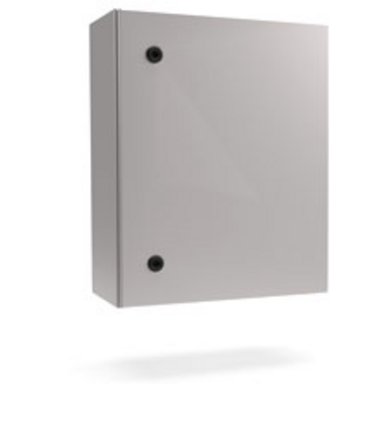

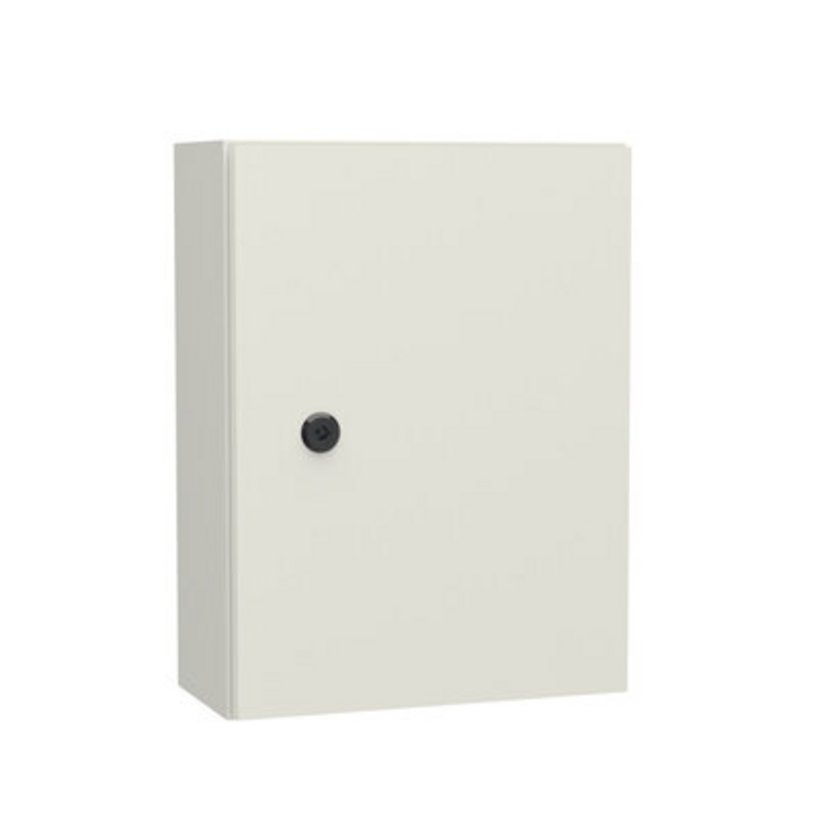

Wandgehäuse Serie 33 Stahlblech, 1-türig

Schutzart IP66
180° Scharnier verdeckt
stabile Zarge 26,5 mm breit
schmaler Türspalt
Türanschlagwechsel ohne Bohren
große Nutztiefe max. T-16 mm
flexibles Systemzubehör
Zulassung: cULus

Produktbeschreibung

Wandgehäuse eintürig. Wahlweise mit oder ohne Montageplatte.

Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus.

Zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür.

Tür mit nahtlos geschäumter Dichtung, Standardanschlag rechts, Anschlagwechsel ohne Bohren.

Scharniere verdeckt liegend, aus Stahl, Öffnungswinkel 180°.

Verschluss: bis H-400 mm mit 1 Drehriegel, ab H-401 mm mit 2 Drehriegel, ab H-801 mm mit 3-Punkt Schließung, Standard Betätigung 3 mm Doppelbart.

Türen ab Höhe 400 mm beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen Ø 4,2 mm im 25 mm Raster.

Boden ab Breite ≥ 400 mm und Tiefe ≥ 200 mm mit außenliegende(r/n) Kabeleinführungsplatte(n), bündig mit Gehäuse, aus Stahlblech (Größe 1: LxB: 355x155 mm, nutzbare Fläche: 325x125 mm; Größe 2: LxB: 555x155 mm, nutzbare Fläche 525x125 mm). Befestigung erfolgt mittels Gefu-Schrauben M4 mit Torx T20.

Montageplatte auf Rückwand mit gekonterter Schraube Standardlänge M8x30, max. 10 mm tiefenverstellbar. Gekantete Montageplatte fix positioniert.

Wandbefestigung: Rückwand mit 4 Bohrungen Ø 9 mm für Montage der Wandbefestigungslaschen.

Technische Daten

Artikelnummer: 3331-2030-12-07
PRODUKTGRUPPENNAMEEBENE4: Serie 33
Variante: ohne Montageplatte
Material: Stahlblech
Breite: 200 mm
Höhe: 300 mm
Tiefe: 125 mm
Gewicht: 3.44 kg
Blechstärke: Korpus: 1,35 mm
Tür: 1,35 mm
Maximale Einbautiefe: von T-16 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
Schutzleiteranschluss: nach DIN EN 61439-1
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
Verschluss: Kunststoffgehäuse, Betätigungsbolzen: GDZn schwarz, Schließzunge: sendzimirverzinkt
Zulassung: cULus
Schutzart: IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R

Hinweis

Schließung durch Kompaktgriff, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.

Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.
Je nach Abmessung – mit Kabeleinführungsplatte(n)

0351-9066-03-00

Wandbefestigungslaschen, Edelstahl

Wand-Abstand

6 mm

Material

Edelstahl

weitere Informationen

3080-9066-02-00

Wandbefestigungslaschen, Stahlblech

Wand-Abstand

6 mm

Material

Stahlblech

weitere Informationen

3080-9066-05-05

Wandbefestigungslaschen, Edelstahl

Wand-Abstand

12 mm

Material

Edelstahl

weitere Informationen

3080-9066-06-05

Wandbefestigungslaschen, Edelstahl

Wand-Abstand

40 mm

Material

Edelstahl

weitere Informationen

3080-9066-07-03

Wandbefestigungslaschen, Stahlblech

Wand-Abstand

12 mm

Material

Stahlblech

weitere Informationen

3080-9066-06-03

Wandbefestigungslaschen, Stahlblech

Wand-Abstand

40 mm

Material

Stahlblech

weitere Informationen

3080-9036-06-20

Kabel für Schutzleiteranschluss

Leiterquerschnitte

6 mm²

Abmessungen

Länge: 220 mm

Bohrungsdurchmesser

6.4 mm

Material

H07V-K

weitere Informationen

3080-9036-06-35

Kabel für Schutzleiteranschluss

Leiterquerschnitte

6 mm²

Abmessungen

Länge: 370 mm

Bohrungsdurchmesser

6.4 mm

Material

H07V-K

weitere Informationen

3331-2030-00-97

Ersatztür Gehäuse Serie 33-Stahlblech

Passend für Breite

200 mm

Passend für Höhe

300 mm

Material

Stahlblech

Variante

1 türige Einzeltür

weitere Informationen

0331-2030-00-13

Montageplatte

Passend für Breite

200 mm

Passend für Höhe

300 mm

weitere Informationen

Montageanleitungen:

Montage- und Bedienungsanleitung Wandgehäuse Serie 33 3331-0000-00-77 - MA

CAD-Daten und weitere Darstellungen:

Als PDF speichern Direkt-Anfrage

Wandgehäuse Serie 33 Stahlblech, 1-türig

Wandgehäuse eintürig. Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus.
Zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür.
Tür mit nahtlos geschäumter Dichtung, Standardanschlag rechts, Anschlagwechsel ohne Bohren.
Scharniere verdeckt liegend, aus Stahl, Öffnungswinkel 180°.
Verschluss: bis H-400 mm mit 1 Drehriegel, ab H-401 mm mit 2 Drehriegel, ab H-801 mm mit 3-Punkt…


3331-2030-12-07	200 mm	300 mm	125 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-2030-12-17	200 mm	300 mm	125 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-3040-15-07	300 mm	400 mm	150 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-3040-15-17	300 mm	400 mm	150 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-3045-15-07	300 mm	450 mm	150 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-3045-15-17	300 mm	450 mm	150 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4060-15-07	400 mm	600 mm	150 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4060-15-17	400 mm	600 mm	150 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-3030-20-07	300 mm	300 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-3030-20-17	300 mm	300 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-3045-20-07	300 mm	450 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-3045-20-17	300 mm	450 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4040-20-07	400 mm	400 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4040-20-17	400 mm	400 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4050-20-07	400 mm	500 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4050-20-17	400 mm	500 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4060-20-07	400 mm	600 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4060-20-17	400 mm	600 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4530-20-07	450 mm	300 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4530-20-17	450 mm	300 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-5050-20-07	500 mm	500 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-5050-20-17	500 mm	500 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-5060-20-07	500 mm	600 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-5060-20-17	500 mm	600 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-5080-20-07	500 mm	800 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-5080-20-17	500 mm	800 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6040-20-07	600 mm	400 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6040-20-17	600 mm	400 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6060-20-07	600 mm	600 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6060-20-17	600 mm	600 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6070-20-07	600 mm	700 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6070-20-17	600 mm	700 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6080-20-07	600 mm	800 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6080-20-17	600 mm	800 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8060-20-07	800 mm	600 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8060-20-17	800 mm	600 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8080-20-07	800 mm	800 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8080-20-17	800 mm	800 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8010-20-07	800 mm	1000 mm	200 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8010-20-17	800 mm	1000 mm	200 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4060-30-07	400 mm	600 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-4060-30-17	400 mm	600 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-5050-30-07	500 mm	500 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-5050-30-17	500 mm	500 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6080-30-07	600 mm	800 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6080-30-17	600 mm	800 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6012-30-07	600 mm	1200 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6012-30-17	600 mm	1200 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8060-30-07	800 mm	600 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8060-30-17	800 mm	600 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8080-30-07	800 mm	800 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8080-30-17	800 mm	800 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8010-30-07	800 mm	1000 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8010-30-17	800 mm	1000 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8012-30-07	800 mm	1200 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8012-30-17	800 mm	1200 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-9191-30-07	915 mm	915 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-9191-30-17	915 mm	915 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-9110-30-07	915 mm	1070 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-9110-30-17	915 mm	1070 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-9112-30-07	915 mm	1200 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-9112-30-17	915 mm	1200 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-9115-30-07	915 mm	1525 mm	300 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-9115-30-17	915 mm	1525 mm	300 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6040-35-07	600 mm	400 mm	350 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6040-35-17	600 mm	400 mm	350 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6060-35-07	600 mm	600 mm	350 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6060-35-17	600 mm	600 mm	350 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6010-35-07	600 mm	1000 mm	350 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6010-35-17	600 mm	1000 mm	350 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6012-35-07	600 mm	1200 mm	350 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6012-35-17	600 mm	1200 mm	350 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8010-35-07	800 mm	1000 mm	350 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8010-35-17	800 mm	1000 mm	350 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-1112-35-07	1000 mm	1200 mm	350 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-1112-35-17	1000 mm	1200 mm	350 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6060-40-07	600 mm	600 mm	400 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6060-40-17	600 mm	600 mm	400 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6080-40-07	600 mm	800 mm	400 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6080-40-17	600 mm	800 mm	400 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6010-40-07	600 mm	1000 mm	400 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6010-40-17	600 mm	1000 mm	400 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6012-40-07	600 mm	1200 mm	400 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-6012-40-17	600 mm	1200 mm	400 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-7691-40-07	760 mm	915 mm	400 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-7691-40-17	760 mm	915 mm	400 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8080-40-07	800 mm	800 mm	400 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8080-40-17	800 mm	800 mm	400 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8010-40-07	800 mm	1000 mm	400 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8010-40-17	800 mm	1000 mm	400 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8012-40-07	800 mm	1200 mm	400 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-8012-40-17	800 mm	1200 mm	400 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-1112-40-07	1000 mm	1200 mm	400 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-1112-40-17	1000 mm	1200 mm	400 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-9112-40-07	915 mm	1200 mm	400 mm	ohne Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
3331-9112-40-17	915 mm	1200 mm	400 mm	mit Montageplatte	IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R	cULus
