3331-8060-20-07

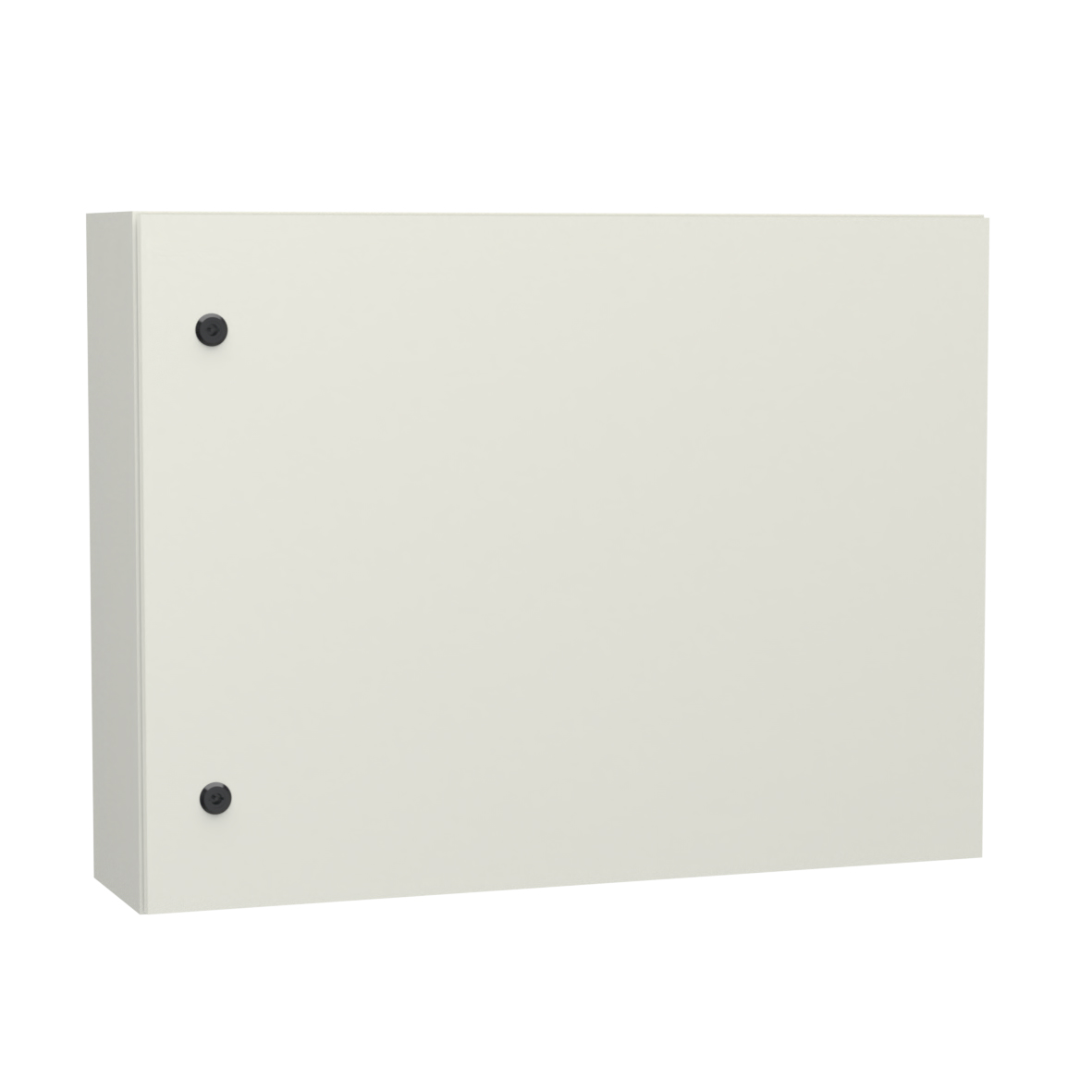

Wandgehäuse Serie 33 Stahlblech, 1-türig
- Schutzart IP66
- 180° Scharnier verdeckt
- stabile Zarge 26,5 mm breit
- schmaler Türspalt
- Türanschlagwechsel ohne Bohren
- große Nutztiefe max. T-16 mm
- flexibles Systemzubehör
- Zulassung: cULus
Produktbeschreibung
Wandgehäuse eintürig. Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus.
Zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür.
Tür mit nahtlos geschäumter Dichtung, Standardanschlag rechts, Anschlagwechsel ohne Bohren.
Scharniere verdeckt liegend, aus Stahl, Öffnungswinkel 180°.
Verschluss: bis H-400 mm mit 1 Drehriegel, ab H-401 mm mit 2 Drehriegel, ab H-801 mm mit 3-Punkt Schließung, Standard Betätigung 3 mm Doppelbart.
Türen ab Höhe 400 mm beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen Ø 4,2 mm im 25 mm Raster.
Boden ab Breite ≥ 400 mm und Tiefe ≥ 200 mm mit außenliegende(r/n) Kabeleinführungsplatte(n), bündig mit Gehäuse, aus Stahlblech (Größe 1: LxB: 355x155 mm, nutzbare Fläche: 325x125 mm; Größe 2: LxB: 555x155 mm, nutzbare Fläche 525x125 mm). Befestigung erfolgt mittels Gefu-Schrauben M4 mit Torx T20.
Montageplatte auf Rückwand mit gekonterter Schraube Standardlänge M8x30, max. 10 mm tiefenverstellbar. Gekantete Montageplatte fix positioniert.
Wandbefestigung: Rückwand mit 4 Bohrungen Ø 9 mm für Montage der Wandbefestigungslaschen.
Technische Daten
-
Artikelnummer: 3331-8060-20-07
-
Variante: ohne Montageplatte
-
Material: Stahlblech
-
Breite: 800 mm
-
Höhe: 600 mm
-
Tiefe: 200 mm
-
Gewicht: 20.57 kg
-
Anzahl Kabelplatte: 2
-
Größe Kabelplatte: Größe 1
-
Blechstärke: Korpus: 1,5 mm
Tür: 1,5 mm -
Maximale Einbautiefe: von T-16 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Verschluss: Kunststoffgehäuse, Betätigungsbolzen: GDZn schwarz, Schließzunge: sendzimirverzinkt
-
Zulassung: cULus
-
Schutzart: IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Hinweis
- Schließung durch Kompaktgriff 3070-0908-00-01, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.
- Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.
- Je nach Abmessung – mit Kabeleinführungsplatte(n)
