3184-0150-02-23

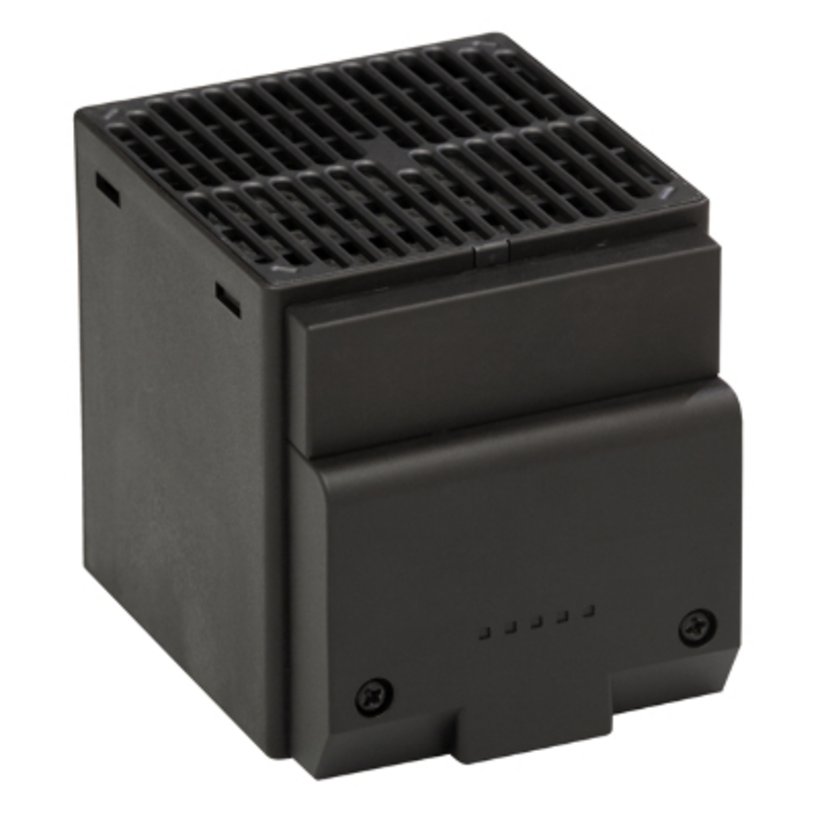

Klein-Heizgebläse HG mit PTC-Kaltleiter
- Kleine Abmessungen
- Sicherung von Mindesttemperaturen
- Kondensat-Vermeidung
- Vorteile bei Geräten mit PTC-Technik: Dynamisches Aufheizen, Temperaturbegrenzend, großer Spannungsbereich
- Vorteile Heizgebläse: Kleine, kompakte Bauform, geräuscharm
Produktbeschreibung
Heizgeräte dienen zur Lufterwärmung im Schaltschrank. Wenn bei niedrigen Umgebungstemperaturen und hoher Luftfeuchtigkeit die Gefahr der Kondensatbildung entsteht und dadurch die Funktionssicherheit elektrischer und elektronischer Schaltungen gefährdet ist bieten häwa Schaltschrankheizungen mit Leistungen von 10 W bis 1200 W zuverlässige Problemlösungen, auch z.B. zur Sicherung von Mindesttemperaturen und Frostüberwachung.
Heizgebläse zur gleichmäßigen Temperierung von Schaltschränken und Gehäusen mit elektrischen/elektronischen Einbauten.
Der Anschluss erfolgt über eine interne Klemme.
Mit den kleinen Abmessungen eignet sich das Heizgebläse besonders für den Einsatz in Schränken mit Platzmangel und mit hoher Bestückungsdichte.
Dynamisches Aufheizen durch PTC-Technik (Kaltleiter, temperaturbegrenzend).
Axiallüfter mit Kugellager sorgt für Zwangsumwälzung der Luft im Schrank.
Technische Daten
-
Artikelnummer: 3184-0150-02-23
-
Frequenz: 50 Hz/60 Hz
-
Schutzart: IP20
-
Schutzklasse: II (schutzisoliert)
-
Einsatz-/Lagertemperatur: von : -45 °C bis : +70 °C
-
Einsatz-/Lagerfeuchtigkeit: max. 90% rF (nicht kondensierend)
-
Oberflächentemperatur: bei Umgebungstemperatur 20 °C (ausgenommen obere Gitterfläche): max. +50 °C
-
Heizleistung: 150 W
-
MONTAGE: Clipbefestigung
-
elektrischer Anschluss: 3-polige Klemme 2,5 mm2, max. Anzugsmoment 0,8 Nm max.
-
Heizelement: PTC-Kaltleiter temperaturbegrenzend
-
Einschaltstrom: 12 A
-
SICHERUNG: 10 A (träge)
-
Zulassung: CE; cURus
-
Gewicht: 0.3 kg
-
Abmessungen: Breite : 65 mm Höhe : 75 mm Tiefe : 90 mm
-
Oberfläche: Gehäuse: Kunststoff schwarz, UL94 V-0
-
Nennspannung: 230 V AC
-
Einbaulage: Luftstromrichtung vertikal (Luftaustritt oben)
-
Typ: HG 150
Hinweis
- Die angegebene Heizleistung bezieht sich auf 20 °C Umgebungstemperatur.
- Zu benachbarten Bauteilen ist ein Sicherheitsabstand von 50 bis 100 mm (jeweils gemäß Betriebsanleitung) einzuhalten.
- Mit Schraubflanschbefestigung auf Anfrage lieferbar.
- 1 Heizgerät
Fix-Thermostate FTO
Fix-Thermostate FTO
Elektronischer Hygrotherm ETF012
- 3184-0150-02-23 - dxf
- 3184-0150-02-23 - step
- 3184-0150-02-23 - pdf
- Klein-Heizgebläse HG150, HG250, HG400 Heizleistung-/Umgebungstemperatur-Diagramm- jpeg

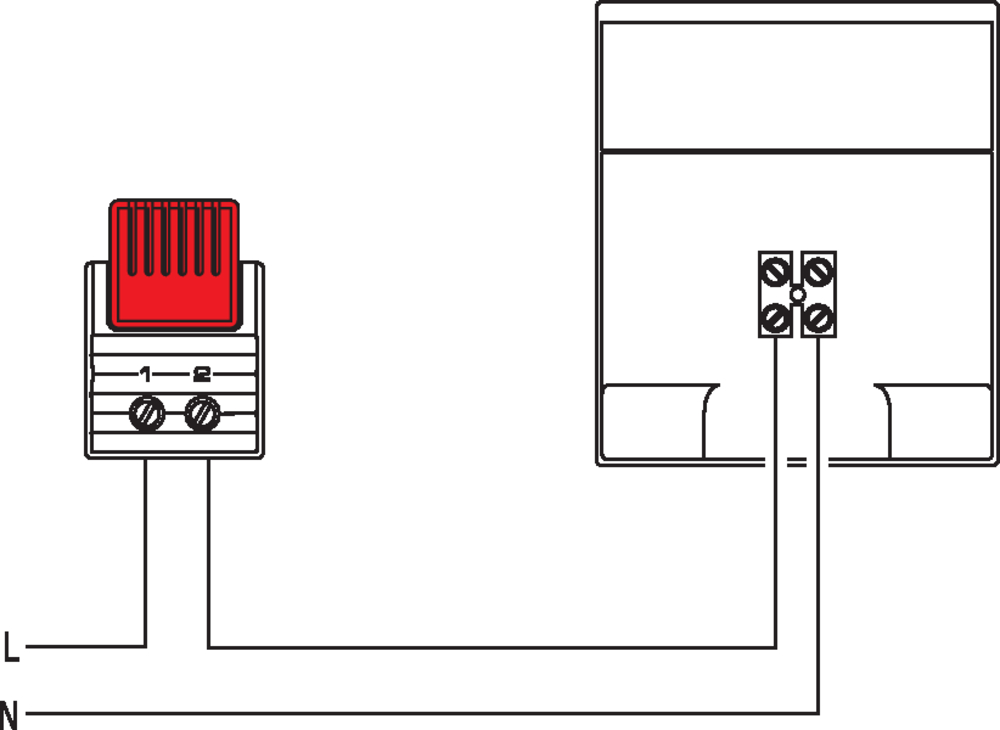

- Klein-Heizgebläse HG150, HG250, HG400 Anschlussbeispiel- jpeg

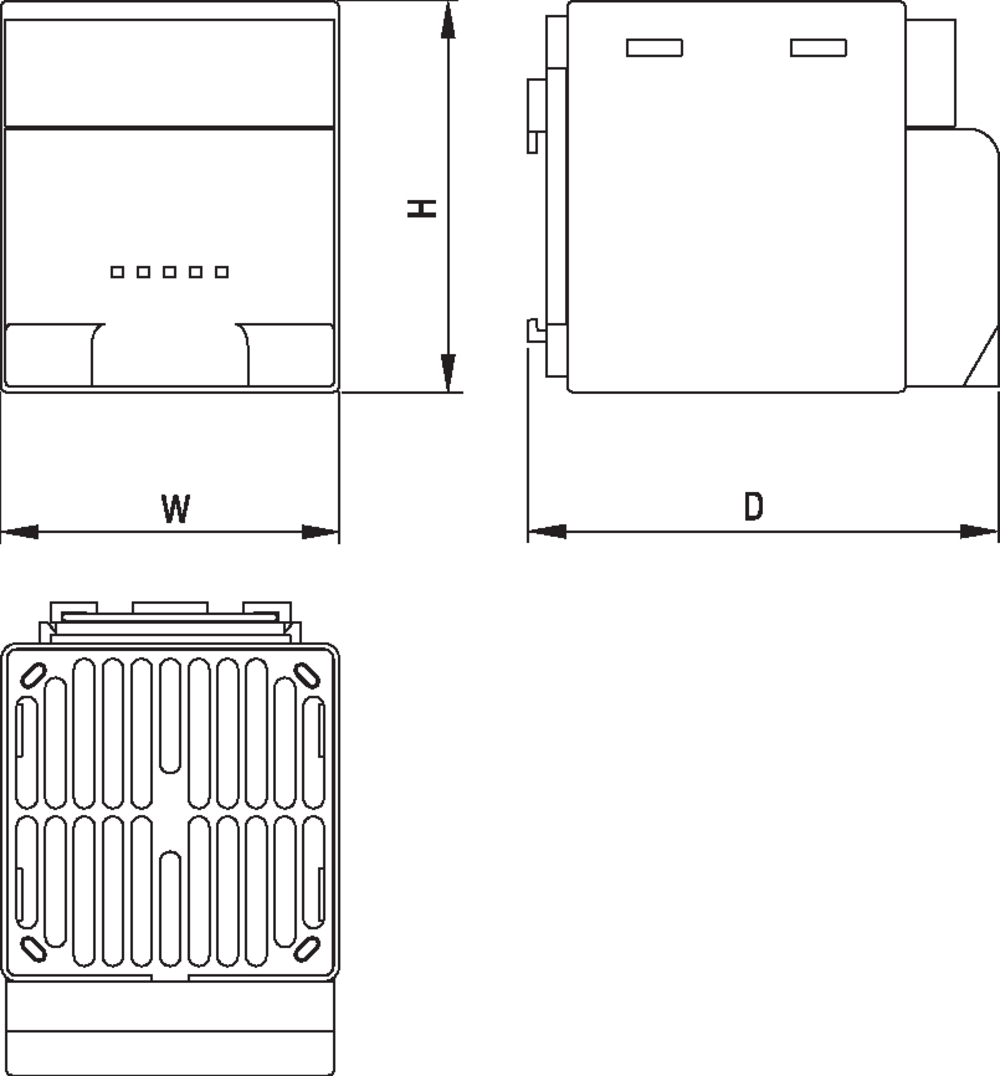

- Klein-Heizgebläse HG150, HG250, HG400 Abmessung - jpeg

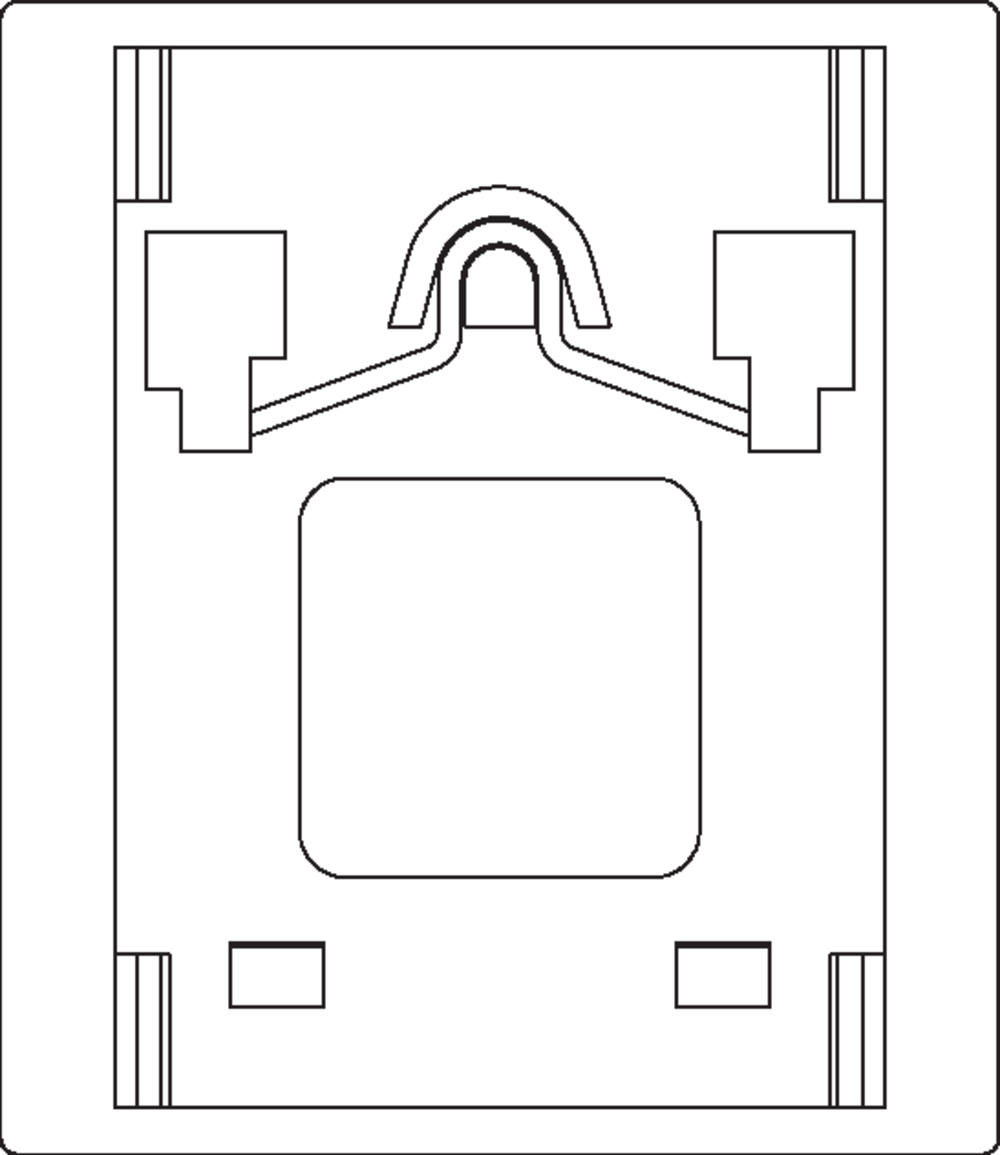

- Klein-Heizgebläse HG150, HG250, HG400 Clip - jpeg
