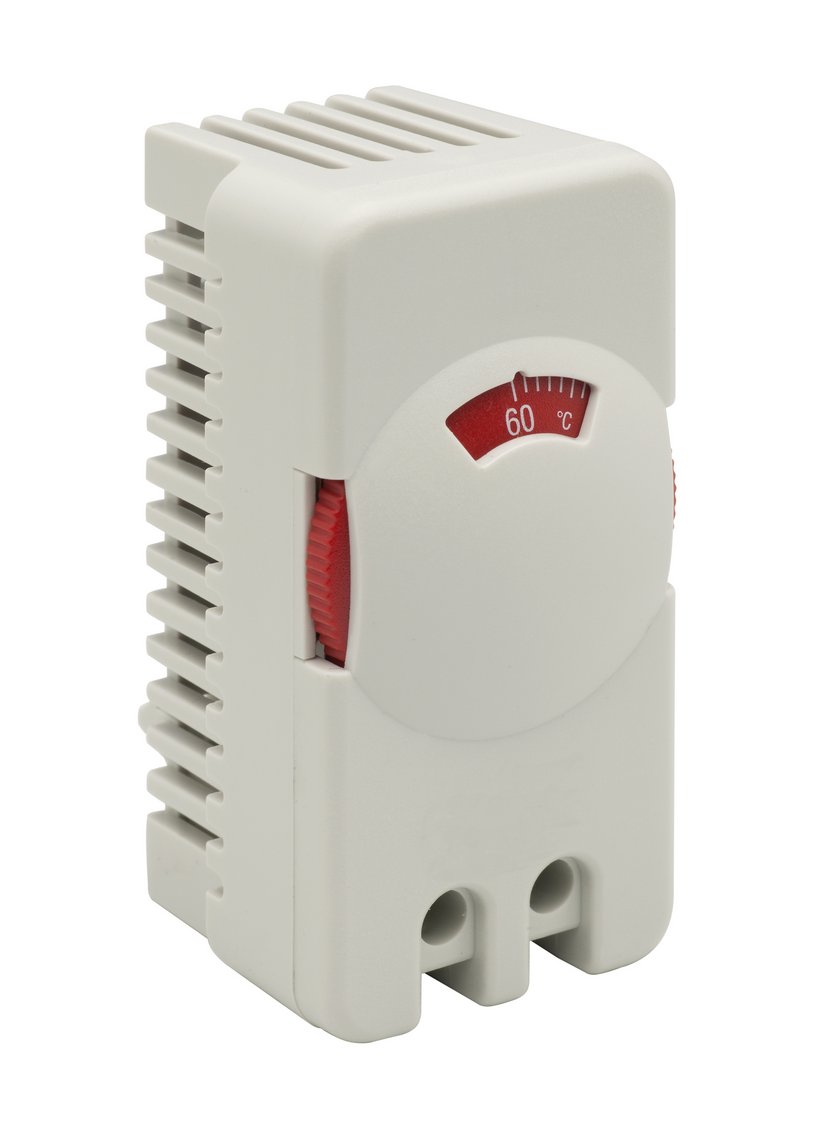

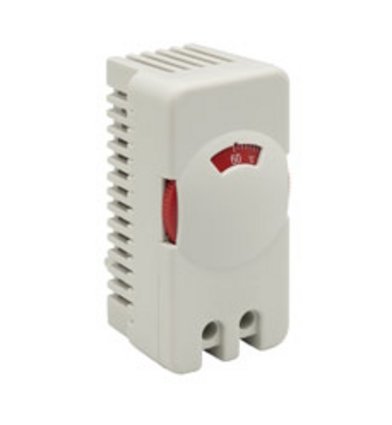

3150-1060-02U30
Klein-Thermostat rastend
- sehr kleine Abmessungen
- großer Einstellbereich
- rastendes Einstellrad
- kleine Hysterese

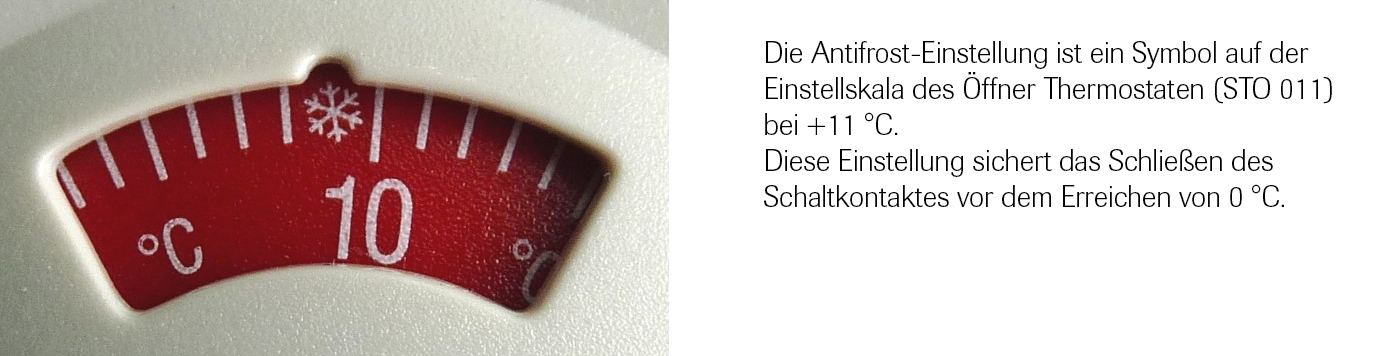

- Antifrost-Einstellung
- optimiertes Gehäuse für besseren Luftdurchsatz
- einfache Befestigung durch Aufschnappen auf 35 mm Tragschiene nach DIN EN 60715
Produktbeschreibung
Diese mechanischen Thermostate sind Zweipunktregler mit kleiner Hysterese. Das Einstellrad der Öffner-Variante hat eine Antifrost-Einstellung. Das Gehäuse gewährleistet eine optimierte Luftumspülung des Bimetalls.

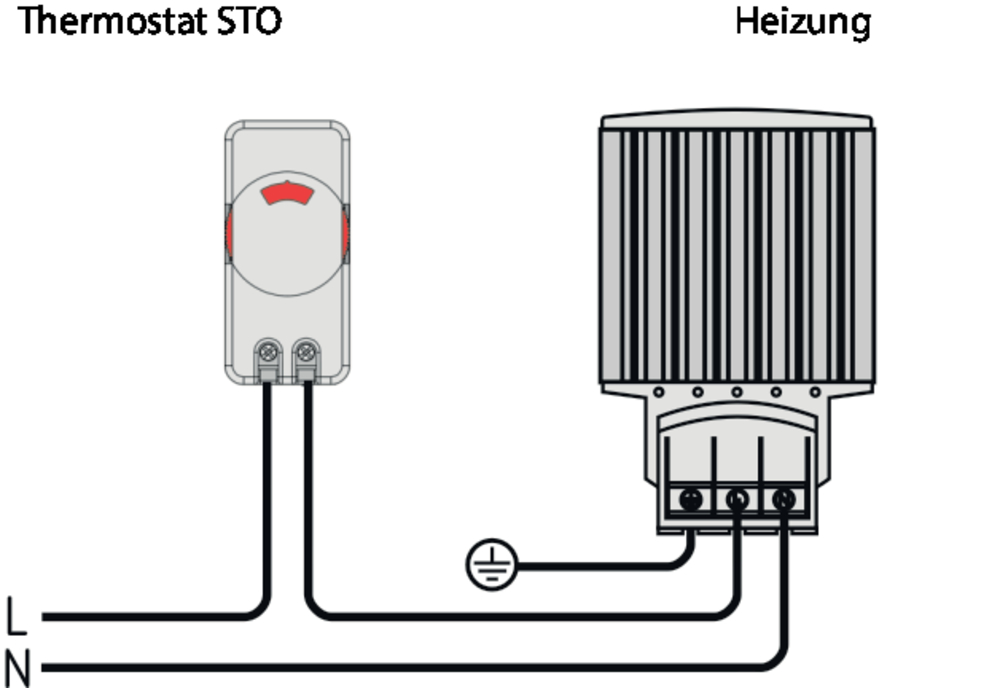

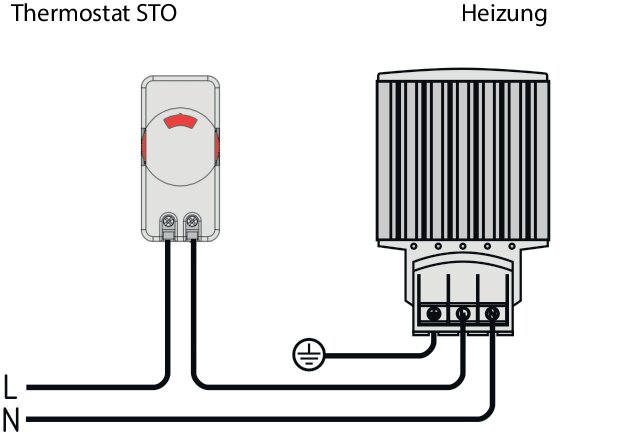

Thermostat-Öffner STO 011 zur Regelung von Heizgeräten. Der Kontakt öffnet bei steigender Temperatur.
Thermostat-Schließer STS 011 zur Regelung von Filterlüftern, Wärmetauschern, Kühlgeräten oder zum Schalten von Signalgebern bei Temperaturüberschreitung. Der Kontakt schließt bei steigender Temperatur.
Technische Daten
-
Artikelnummer: 3150-1060-02U30
-
Schutzart: IP20
-
Schalthysterese: 4K +/- 3K
-
Kontaktart: Sprungkontakt
-
Max. Schaltleistung: AC 250V, 10 (2) A / AC 120V, 15 (2) A / DC 30 W bei DC 24V bis DC 72V
-
Max. Einschaltstrom: AC, 16 A für 10 Sek.
-
Lebensdauer: >100.000 Zyklen
-
Fühlerelement: Bimetall
-
Regelung: Öffner (Heizen)
-
MONTAGE: Clip für 35 mm DIN-Schiene EN 60715
-
elektrischer Anschluss: 2-polige Klemme Anzugsmoment 1 Nm max.: Starrdraht-/Litzenleitung 2,5 qmm (AWG 14)
-
Gewicht: 50 g
-

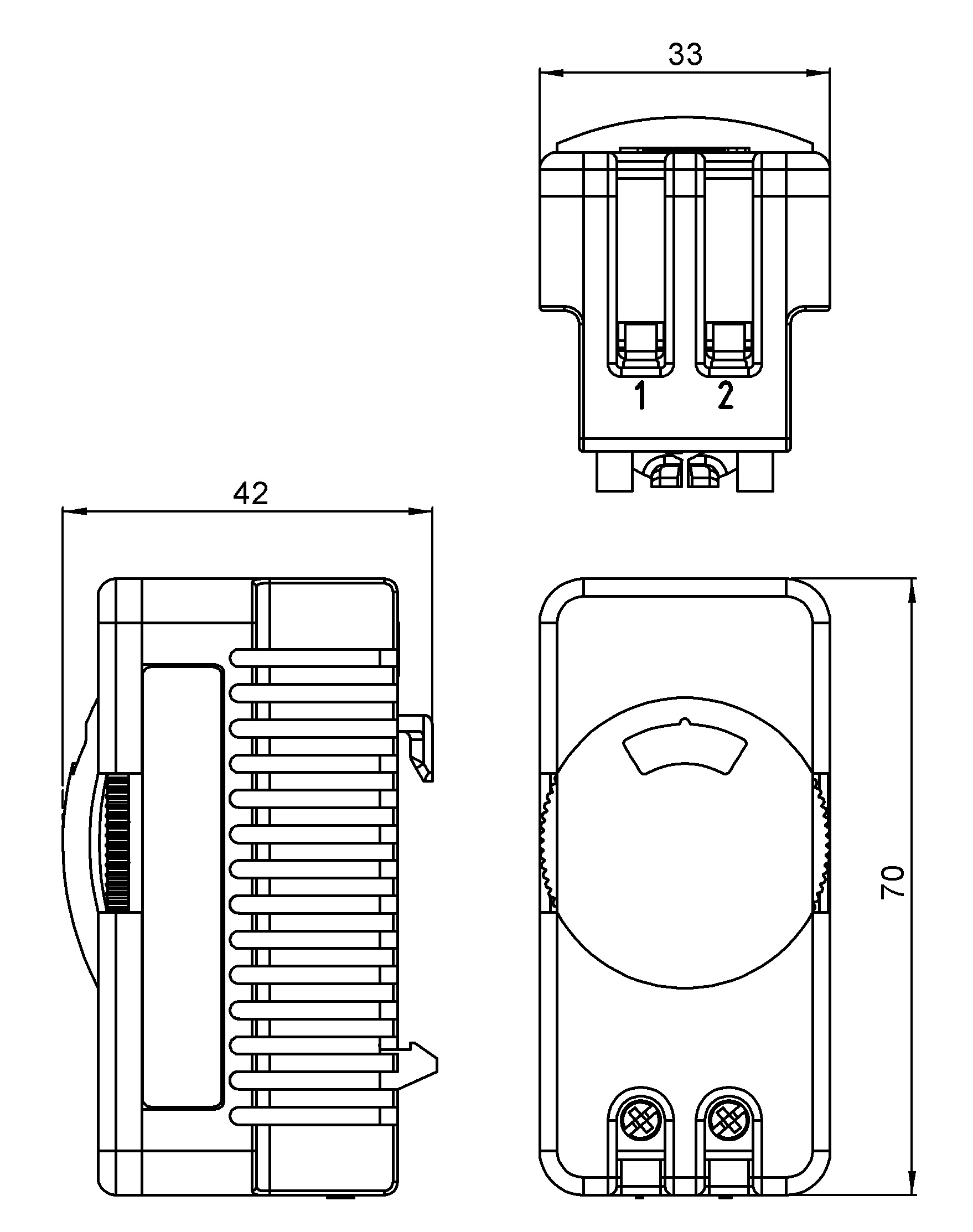

Abmessungen: Breite : 33 mm Höhe : 70 mm Tiefe : 42 mm
-
Oberfläche: Kunststoff lichtgrau, UL94VO
-
Typ: STO 011
-
Einbaulage: beliebig
Hinweis
- Bei Anschluss mit Litzenleitungen müssen Aderendhülsen verwendet werden.
- Das Kontaktsystem des Reglers ist den Einflüssen der Umwelt ausgesetzt, dadurch kann sich der Kontaktwiederstand verändern. Dies kann zu einem Spannungsabfall und/oder Eigenwärmung der Kontakte führen.
- Zur Regelung von DC-Heizungen > 30W wird zusätzlich das Schaltmodul SM010 benötigt.
- 1 Thermostat mit Schnellbefestigung
3184-0150-02-12
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
115 V AC
Heizleistung
150 W
Zulassung
CE; cURus
3184-0150-02-23
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
230 V AC
Heizleistung
150 W
Zulassung
CE; cURus
3184-0250-02-12
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
115 V AC
Heizleistung
250 W
Zulassung
CE; cURus
3184-0250-02-23
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
230 V AC
Heizleistung
250 W
Zulassung
CE; cURus
3184-0400-02-12
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
115 V AC
Heizleistung
400 W
Zulassung
CE; cURus
3184-0400-02-23
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
230 V AC
Heizleistung
400 W
Zulassung
CE; cURus
3185-0010-02-00
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
120 V bis 240 V AC/DC (min. 100 V, max. 265 V)
Heizleistung
10 W
Zulassung
CE; cURus
3185-0010-02-24
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
10 W
Zulassung
CE
3185-0020-02-00
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
120 V bis 240 V AC/DC (min. 100 V, max. 265 V)
Heizleistung
20 W
Zulassung
CE; cURus
3185-0020-02-24
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
20 W
Zulassung
CE
3186-0050-02-00
Halbleiter-Heizgerät mit PTC-Kaltleiter
Nennspannung
von 120 V bis 240 V AC/DC (min. 110 V, max. 265 V)
Heizleistung
50 W
Zulassung
CE; cURus
3186-0100-02-00
Halbleiter-Heizgerät mit PTC-Kaltleiter
Nennspannung
von 120 V bis 240 V AC/DC (min. 110 V, max. 265 V)
Heizleistung
100 W
Zulassung
CE; cURus
3186-0150-02-00
Halbleiter-Heizgerät mit PTC-Kaltleiter
Nennspannung
von 120 V bis 240 V AC/DC (min. 110 V, max. 265 V)
Heizleistung
150 W
Zulassung
CE; cURus
