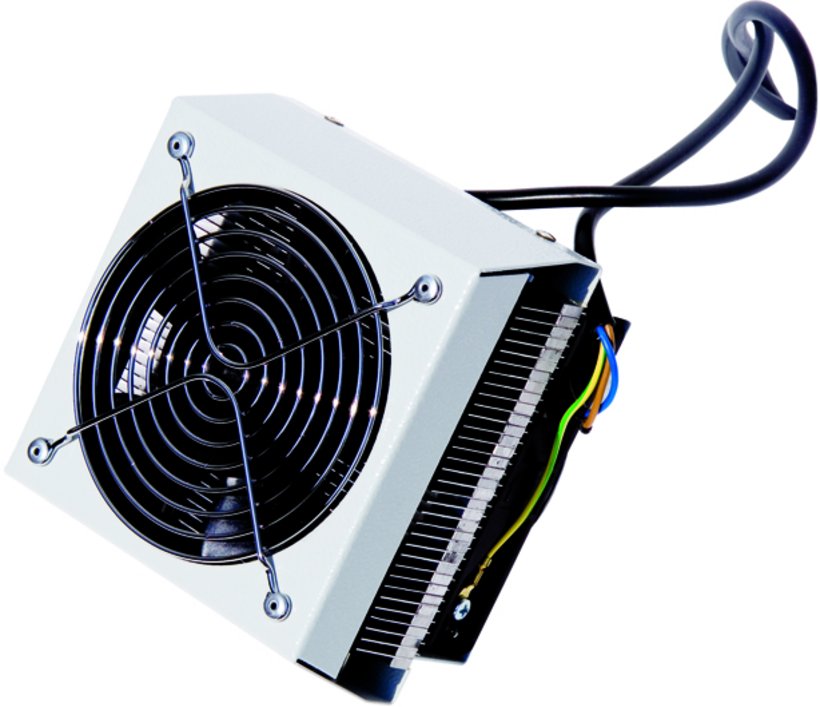

Luft-Luft-Wärmetauscher

3114-0150-15-07

Luft-Luft-Wärmetauscher

  • Filterlos, wartungsarm
  • Hohe Servicefreundlichkeit
  • Kompakte Bauform

Produktbeschreibung

häwa Luft-zu-Luft Wärmetauscher mit einem hochleitfähigen Alulamellensystem besitzen zwei getrennte IP54 abgeschottete Luftkreisläufe. Dadurch kann keine Luft von außen in den Schaltschrank gelangen.

Im Innenkreis wird die warme Luft aus dem Schaltschrank abgesaugt, über das Tauscherregister geführt, durch die kühleren Lamellen abgekühlt und wieder in den Schrank zurückgeführt. Im Außenkreis wird die kühle Umgebungsluft von außen angesaugt, über die Lamellen geleitet, dort nimmt sie Wärme auf und wird wieder nach außen abgeführt.

Anbau, Einbau, Aufbau oder sonstige Anbaulage, Kleinst-Wärmetauscher nur Teileinbau

Außen- und Innenlüfter getrennt anschließbar/steuerbar

Einfache Reinigung des Registers im angebauten Zustand. Einfacher Ausbau des Registers zur gründlichen Nassreinigung, mit Ausnahme des Kleinst-Wärmetauschers.

Technische Daten

  • Artikelnummer: 3114-0150-15-07
  • PRODUKTGRUPPENNAMEEBENE4: Luft-Luft-Wärmetauscher
  • Frequenz: 50 Hz/60 Hz
  • Schutzart: IP54, Außenlüfter IP22
  • Abzuführende Verlustleistung bei Temperaturdifferenz 25K: 150 W
  • Nennspannung: 230 V AC
  • KUEHLLEISTUNG: 6 W/K
  • LUFTLEISTUNG: Kalt-/Warmseite: je 110 m³/h freiblasend
  • Material: Tauscherelement: Aluminium
    Gehäuse: Stahlblech 1mm
  • MONTAGE: Teileinbau
  • elektrischer Anschluss: 2 Anschlusskabel
  • LEISTUNGSAUFNAHME: bei 50 Hz: 28 W
    bei 60 Hz: 22 W
  • NENNSTROM: bei 50 Hz: 0,2 A
    bei 60 Hz: 0,18 A
  • Geräuschpegel: bei 50 Hz: 50 dB(A)
  • Zulassung: CE
  • Gewicht: 1.75 kg
  • Abmessungen: Breite : 150 mm  Höhe : 130 mm  Tiefe : 110 mm
  • Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
  • Typ: Kleinst-WT
  • SICHERUNG: 6 AT

Hinweis

  • Sonderspannungen oder mit Edelstahlgehäuse auf Anfrage lieferbar
  • Wärmetauscher mit Anschlusskabel(n)
  • Dichtung
  • Befestigungsteile
Fix-Thermostat FTS
3150-4035-00-00
Fix-Thermostat FTS
Kontaktart
Sprungkontakt
Temperaturbereich
Abschalttemperatur: +25 °C, Einschalttemperatur: +35 °C
Klein-Thermostat rastend
3150-2060-02U30
Klein-Thermostat rastend
Regelung
Schließer (Kühlen)
Kontaktart
Sprungkontakt
3150-0060-02-30
Kontaktart
Wechsler
Temperaturbereich
von: 0 °C bis +60 °C
Als PDF speichern Als PDF speichern Direkt-Anfrage

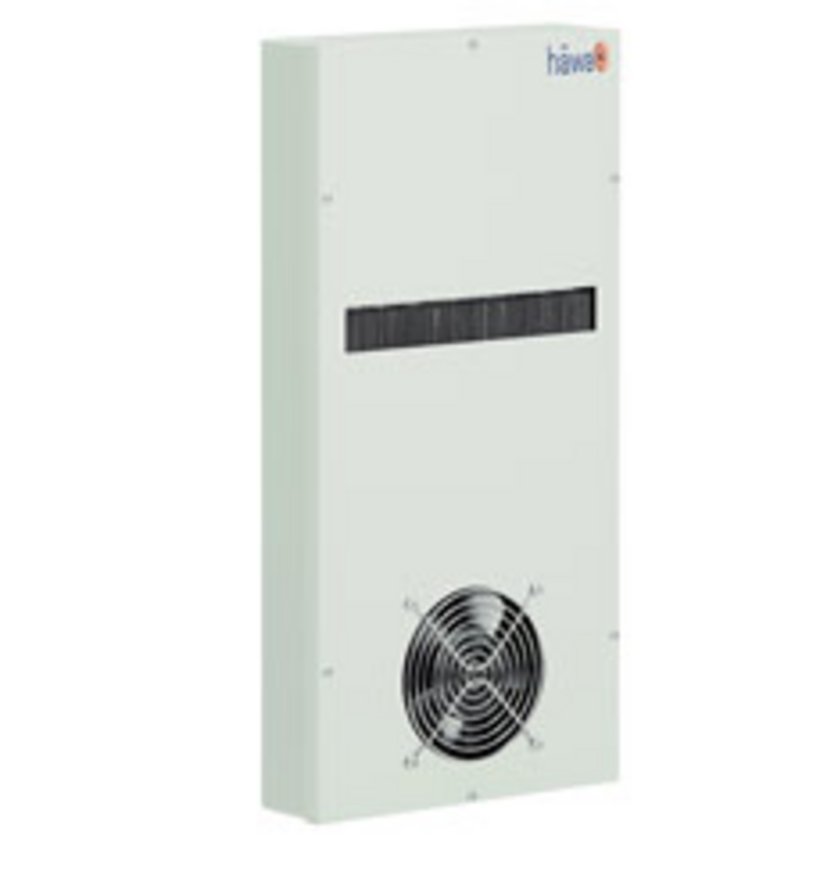

Luft-Luft-Wärmetauscher
