3114-0750-31-07

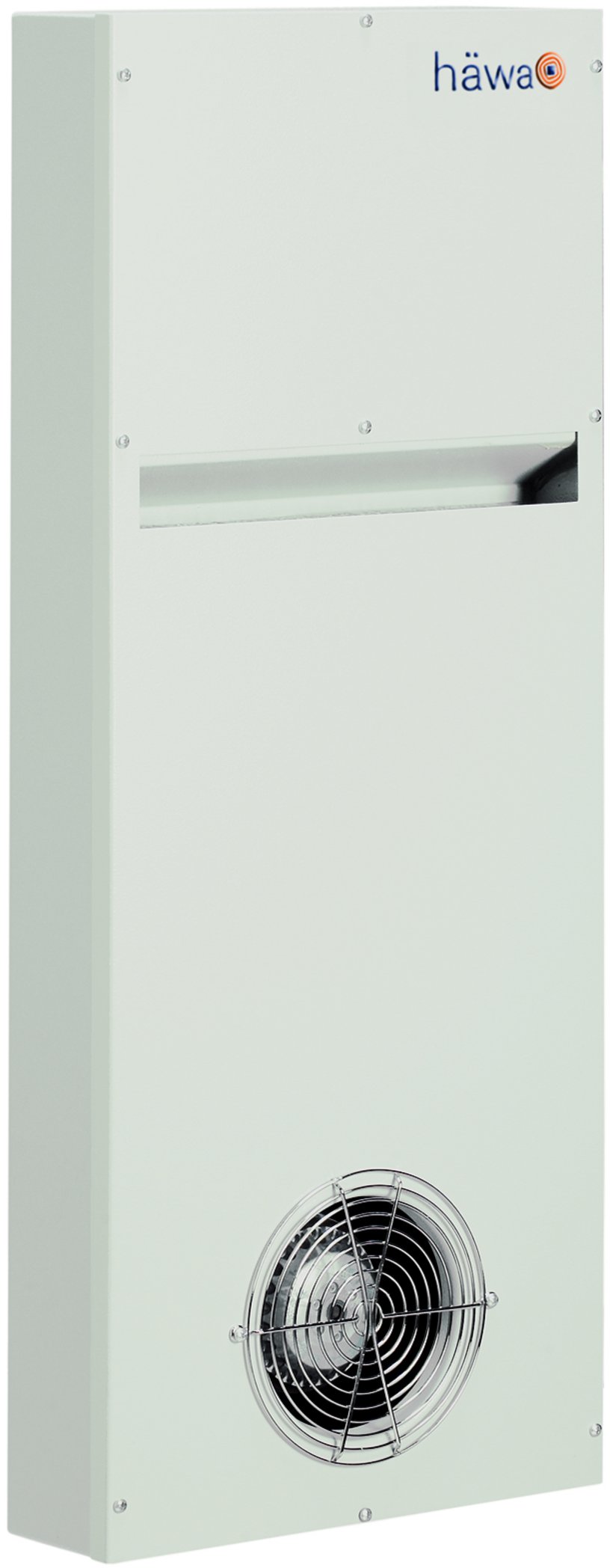

Luft-Luft-Wärmetauscher
- Filterlos, wartungsarm
- Hohe Servicefreundlichkeit
- Kompakte Bauform
Produktbeschreibung
häwa Luft-zu-Luft Wärmetauscher mit einem hochleitfähigen Alulamellensystem besitzen zwei getrennte IP54 abgeschottete Luftkreisläufe. Dadurch kann keine Luft von außen in den Schaltschrank gelangen.
Im Innenkreis wird die warme Luft aus dem Schaltschrank abgesaugt, über das Tauscherregister geführt, durch die kühleren Lamellen abgekühlt und wieder in den Schrank zurückgeführt. Im Außenkreis wird die kühle Umgebungsluft von außen angesaugt, über die Lamellen geleitet, dort nimmt sie Wärme auf und wird wieder nach außen abgeführt.
Anbau, Einbau, Aufbau oder sonstige Anbaulage, Kleinst-Wärmetauscher nur Teileinbau.
Außen- und Innenlüfter getrennt anschließbar/steuerbar.
Einfache Reinigung des Registers im angebauten Zustand. Einfacher Ausbau des Registers zur gründlichen Nassreinigung, mit Ausnahme des Kleinst-Wärmetauschers.
Technische Daten
-
Artikelnummer: 3114-0750-31-07
-
Frequenz: 50 Hz/60 Hz
-
Schutzart: IP54, Außenlüfter IP44
-
Abzuführende Verlustleistung bei Temperaturdifferenz 25K: 750 W
-
Nennspannung: 230 V AC
-
KUEHLLEISTUNG: 30 W/K
-
LUFTLEISTUNG: Kalt-/Warmseite: je 575 m³/h freiblasend
-
Material: Tauscherelement: Aluminium
Gehäuse: Stahlblech 1mm -
MONTAGE: Anbau/Einbau
-
elektrischer Anschluss: 1 Anschlusskabel
-
LEISTUNGSAUFNAHME: bei 50 Hz: 104 W
bei 60 Hz: 130 W -
NENNSTROM: bei 50 Hz: 0,46 A
bei 60 Hz: 0,58 A -
Geräuschpegel: bei 50 Hz: 64 dB(A)
bei 60 Hz: 66 dB(A) -
Zulassung: CE
-
Gewicht: 15 kg
-
Abmessungen: Breite : 316 mm Höhe : 780 mm Tiefe : 90 mm
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Typ: Kompakt 750
-
SICHERUNG: 6 AT
Hinweis
- Schrankeinbau nur bei sauberer, trockener Umgebung (gleiches Bohrbild, jedoch auf Kopf stehend von innen).
- Sonderspannungen oder mit Edelstahlgehäuse auf Anfrage lieferbar
- Wärmetauscher mit Anschlusskabel(n)
- Dichtung
- Befestigungsteile
