Scharniere, verdeckt liegend

Downloadcenter

Newsletter

Merkzettel

Scharnier 120°, Z-Form, aushängbar

Innen liegendes Scharnier.
Rechts und links einsetzbar.
Türöffnungswinkel 120°.

			Merken
3080-0220-88-03	Stahlblech	roh
3080-0220-88-05	Edelstahl 1.4301	Blank

Scharnier 120°, L-Form, aushängbar

Innen liegendes Scharnier.
Rechts und links einsetzbar.
Türöffnungswinkel 120°.

			Merken
3080-0220-69-00	Stahlblech	roh
3080-0220-69-05	Edelstahl 1.4301	Blank

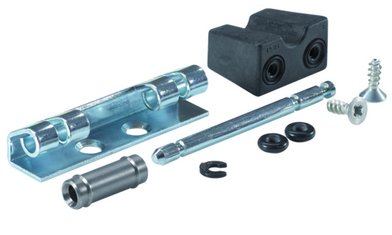

Scharnier 120°, mit Anschweißbuchse, aushängbar

Rechts und links einsetzbar.
Türöffnungswinkel 120°.
Für Türhöhe 15 mm und Zargenbreite ab 20 mm.
Durch Ziehen des Scharnierstiftes ist die Türe abnehmbar. Der Scharnierstift ist gegen herausfallen gesichert.

ArtNr.	Material und Oberfläche	Merken
3080-7215-20-05	Scharnierlager, Stift und Schrauben: Stahl verzinkt Anschweißbuchse: Stahl roh Befestigungsblock: Polyamid

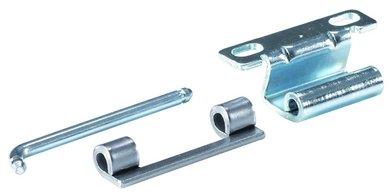

Scharnier 125°, mit Anschweißbuchse, aushängbar

Rechts und links einsetzbar.
Türöffnungswinkel 125°.
Für Türhöhe 15 mm und Zargenbreite ab 20 mm.
Scharnierstift ist gegen Herausfallen gesichert.

ArtNr.	Material und Oberfläche	Merken
3080-0216-06-03	Scharnierlager: Stahl verzinkt Anschweißbuchse: Stahl roh

Stiftscharnier zum Einklipsen

Montage erfolgt durch einfaches Einklipsen in Einbauöffnung.
Oben und unten einsetzbar.
Schnelle, einfache Montage und Demontage der Türe durch federnden Stift.
Türöffnungswinkel 110° einem Türspalt von 2,5 mm (siehe Technische Informationen).
Nur für leichte Türen geeignet.

ArtNr.	Material und Oberfläche	Merken
3080-7245-10-00	Gehäuse: Polyamid schwarz Stift: Stahl verzinkt Feder: Edelstahl
