3080-7215-20-05
Scharnier 120°, mit Anschweißbuchse, aushängbar
- Befestigung an Zarge: zum Anschrauben
- Befestigung an Türe: zum Anpunkten
Produktbeschreibung
Rechts und links einsetzbar.
Türöffnungswinkel 120°.
Für Türhöhe 15 mm und Zargenbreite ab 20 mm.
Durch Ziehen des Scharnierstiftes ist die Türe abnehmbar. Der Scharnierstift ist gegen herausfallen gesichert.
Technische Daten
-
Artikelnummer: 3080-7215-20-05
-
Material und Oberfläche: Scharnierlager, Stift und Schrauben: Stahl verzinkt
Anschweißbuchse: Stahl roh
Befestigungsblock: Polyamid
Hinweis
- Eine Türausnehmung ist notwendig, wenn ein geringer Spalt (ca. 2,5 mm) zwischen Tür und Rahmen gewünscht wird.

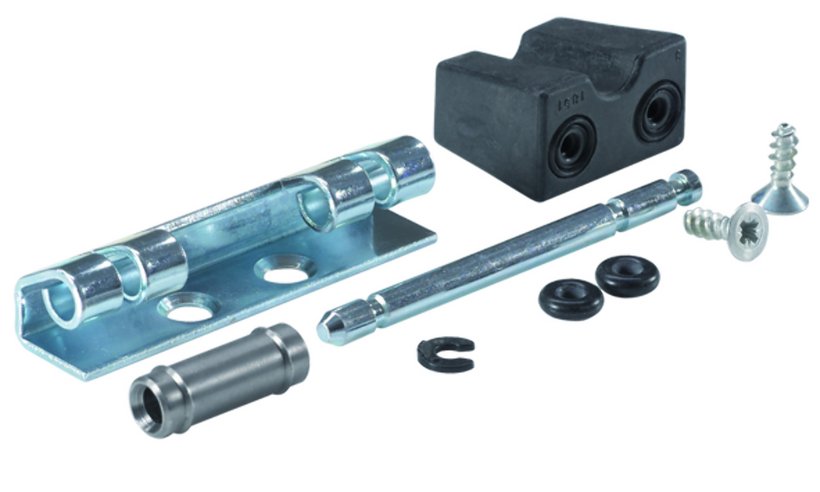

- 1 Scharnier bestehend aus: Scharnierlager, Anschweißbuchse, Scharnierstift, Befestigungsblock, O-Ring, Sicherungsring und 2 Schrauben.

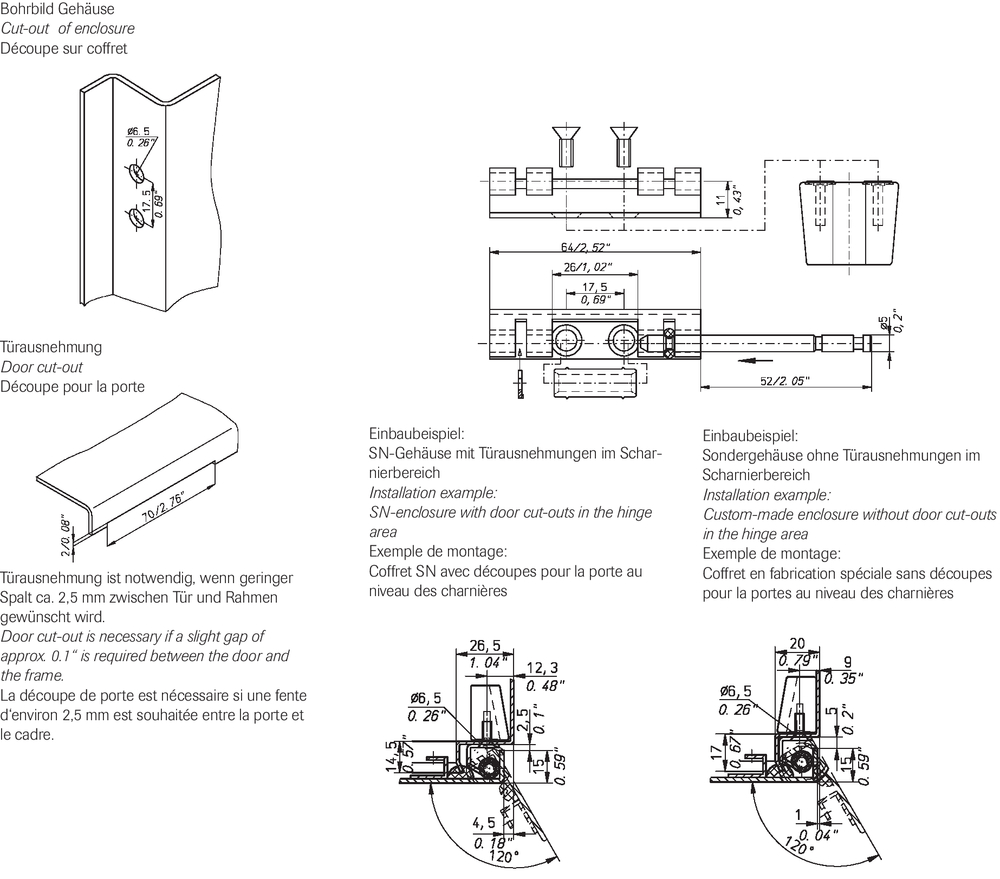

CAD-Daten und weitere Darstellungen:
