3070-7302-13-23

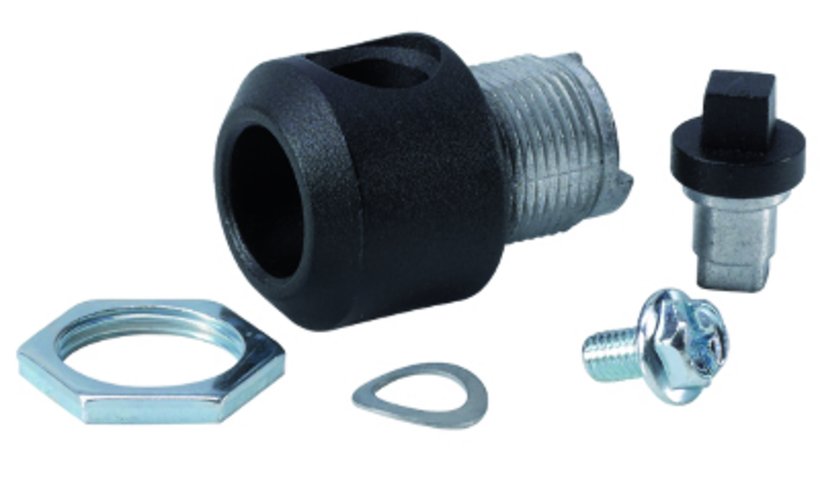

Drehriegel VE1
- Sicherung durch Vorhängeschloss
Produktbeschreibung
Einschraubbar,
Rechts- und linksschließend einsetzbar
Der Bügel des Vorhängeschlosses schützt die Betätigung vor Zugriff
Technische Daten
-
Artikelnummer: 3070-7302-13-23
-
Material: Zinkdruckguss
-
Oberfläche: schwarz
-
Ausführung: Vierkant 8 mm
-
Material und Oberfläche: Gehäuse Zinkdruckguß verchromt, Mutter, Schraube Stahl verzinkt
-
Schließweg: 90 °
-
Gehäusehöhe: 22 mm
-
Schutzart: IP40, mit korrekt montiertem Dichtungssatz IP65
Hinweis
- Andere Ausführung auf Anfrage
- Auswahl der Schließzunge: Dieses Gehäuse ist 4 mm höher als der häwa Standard (22 mm anstelle von 18 mm). Das angegebene „b-Maß“ bei Schließzungen bezieht sich auf eine Gehäusehöhe von 18 mm. Auswahlbeispiel: Wird eine 18 mm Schließhöhe (= b-Maß) benötigt, muss eine Schließzunge mit b-Maß 14 mm gewählt werden.
- 1 Drehriegel mit Befestigungsteilen, jedoch ohne Schließzunge und Vorhängeschloss
3070-0033-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Vierkant 8 mm
3070-0304-23-00
Hakenschließzunge Drehriegel
Material
Stahlblech
Oberfläche
verzinkt
Ausführung
Kleine Ausführung

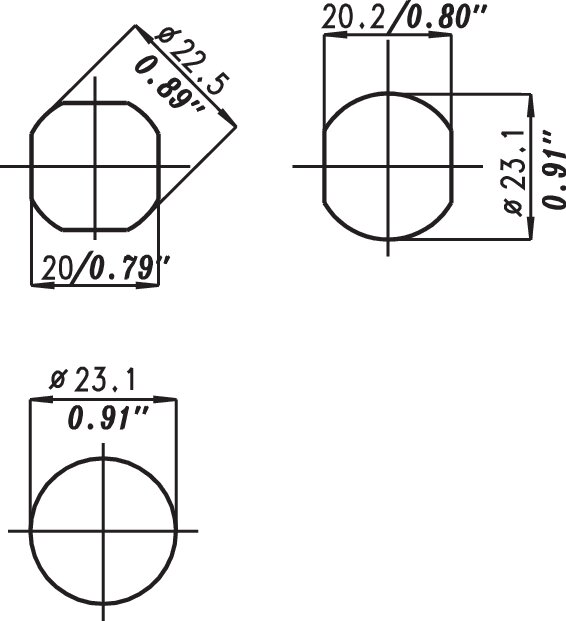

CAD-Daten und weitere Darstellungen:
