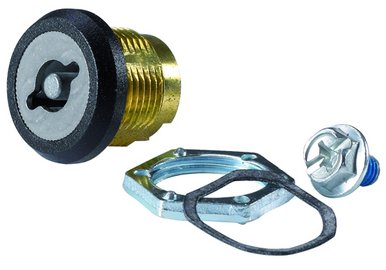

Drehriegel vormontiert

Drehriegel vormontiert, einschraubbar.
Rechts- und linksschließend einsetzbar.
Einbau ohne Demontage möglich.
Die Lager der Schließzunge wird durch die Lage der Betätigung oder deren Kennzeichnung angezeigt.
Betätigungsbolzen grundsätzlich aus Metall.


3070-7504-11-00	Vierkant 6 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-11-01	Vierkant 6 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-11-05	Vierkant 6 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-12-00	Vierkant 7 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-12-01	Vierkant 7 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-12-03	Vierkant 7 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-12-05	Vierkant 7 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-13-00	Vierkant 8 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-13-01	Vierkant 8 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-13-03	Vierkant 8 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-13-05	Vierkant 8 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-13-33	Vierkant 8 mm	Kunststoff	schwarz	35 mm	18 mm
3070-7504-14-00	Doppelbart 3 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-14-01	Doppelbart 3 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-14-03	Doppelbart 3 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-14-05	3mm Doppelbart	Edelstahl	Blank	45 mm	18 mm
3070-7504-14-33	Doppelbart 3 mm	Kunststoff	schwarz	35 mm	18 mm
3070-7504-15-00	Dreikant 8 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-15-01	Dreikant 8 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-15-03	Dreikant 8 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-15-05	Dreikant 8 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-16-00	Daimler-Benz	GDZn	verchromt	45 mm	18 mm
3070-7504-16-01	Daimler-Benz	GDZn	schwarz	45 mm	18 mm
3070-7504-16-03	Daimler-Benz	Kunststoff	schwarz	45 mm	18 mm
3070-7504-16-05	Daimler-Benz	Edelstahl	Blank	45 mm	18 mm
3070-7504-16-33	Daimler-Benz	Kunststoff	schwarz	35 mm	18 mm
3070-7504-17-00	Dreikant 7 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-17-01	Dreikant 7 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-17-03	Dreikant 7 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-17-05	Dreikant 7 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-18-00	Doppelbart 5 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-18-01	Doppelbart 5 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-18-03	Doppelbart 5 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-18-05	Doppelbart 5 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-18-33	Doppelbart 5 mm	Kunststoff	schwarz	35 mm	18 mm
3070-7504-19-00	Schlitz 2 mm	GDZn	verchromt	45 mm	18 mm
3070-7504-19-01	Schlitz 2 mm	GDZn	schwarz	45 mm	18 mm
3070-7504-19-03	Schlitz 2 mm	Kunststoff	schwarz	45 mm	18 mm
3070-7504-19-05	Schlitz 2 mm	Edelstahl	Blank	45 mm	18 mm
3070-7504-73-03	Knebelgriff	Kunststoff	schwarz	45 mm	18 mm
3070-7504-84-03	Sterngriff	Kunststoff	schwarz	45 mm	18 mm
3070-7604-11-00	Vierkant 6 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-11-01	Vierkant 6 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-11-05	Vierkant 6 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-12-00	Vierkant 7 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-12-01	Vierkant 7 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-12-03	Vierkant 7 mm	Kunststoff	schwarz	45 mm	22 mm
3070-7604-12-05	Vierkant 7 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-13-00	Vierkant 8 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-13-01	Vierkant 8 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-13-03	Vierkant 8 mm	Kunststoff	schwarz	45 mm	22 mm
3070-7604-13-05	Vierkant 8 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-14-00	Doppelbart 3 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-14-01	Doppelbart 3 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-14-03	Doppelbart 3 mm	Kunststoff	schwarz	45 mm	22 mm
3070-7604-14-05	Doppelbart 3 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-15-00	Dreikant 8 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-15-01	Dreikant 8 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-15-05	Dreikant 8 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-16-00	Daimler-Benz	GDZn	verchromt	45 mm	22 mm
3070-7604-16-01	Daimler-Benz	GDZn	schwarz	45 mm	22 mm
3070-7604-16-05	Daimler-Benz	Edelstahl	Blank	45 mm	22 mm
3070-7604-17-00	Dreikant 7 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-17-01	Dreikant 7 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-17-05	Dreikant 7 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-18-00	Doppelbart 5 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-18-01	Doppelbart 5 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-18-03	Doppelbart 5 mm	Kunststoff	schwarz	45 mm	22 mm
3070-7604-18-05	Doppelbart 5 mm	Edelstahl	Blank	45 mm	22 mm
3070-7604-19-00	Schlitz 2 mm	GDZn	verchromt	45 mm	22 mm
3070-7604-19-01	Schlitz 2 mm	GDZn	schwarz	45 mm	22 mm
3070-7604-19-05	Schlitz 2 mm	Edelstahl	Blank	45 mm	22 mm

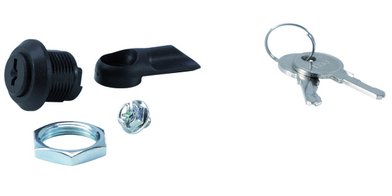

Drehriegel schutzisoliert

Einschraubbar
Rechts- und linksschließend einsetzba


3070-7502-12-03	Vierkant 7 mm	Polyamid	schwarz
3070-7502-13-03	Vierkant 8 mm	Polyamid	schwarz
3070-7502-14-03	Doppelbart 3 mm	Polyamid	schwarz
3070-7502-18-03	Doppelbart 5 mm	Polyamid	schwarz

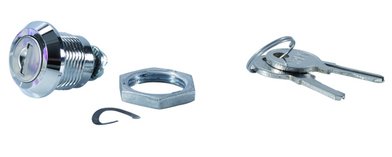

Zylinder-Drehriegel

Zylinder-Drehriegel einschraubbar für Gehäuse mit Einbauöffnung 22,5 x 20,1 mm und 23,1 x 20,2 mm.
Rechts- und linksschließend einsetzbar.
Passende Schließzunge siehe Zubehör.

ArtNr.	Merken
3070-7383-13-33

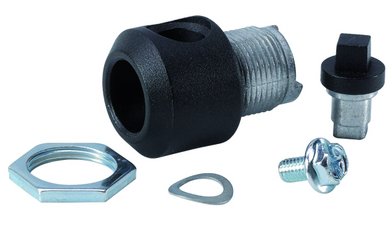

Sicherheits-Drehriegel

Einschraubbar
Rechts- und linksschließend einsetzbar
Der Sicherheits-Vorreiber ist in sich rüttelsicher konstruiert. Abhängig von der Einbausituation und den Einsatzbedingungen sind spezifische Prüfungen erforderlich und/oder ergänzende Maßnahmen zur Befestigung notwendig.

	Merken
3070-7304-12-00
3070-7304-13-00
3070-7304-14-01
3070-7304-14-02
3070-7304-18-01
3070-7304-18-02

Drehriegel rüttelsicher

Einschraubbar
Rechts- und linksschließend einsetzbar
Der Schlüssel ist in beiden Stellungen abziehba

	Merken
3070-7583-18-13
3070-7583-22-13

Drehriegel VE1

Einschraubbar,
Rechts- und linksschließend einsetzbar
Der Bügel des Vorhängeschlosses schützt die Betätigung vor Zugriff

	Merken
3070-7302-12-23
3070-7302-13-23
3070-7302-18-23

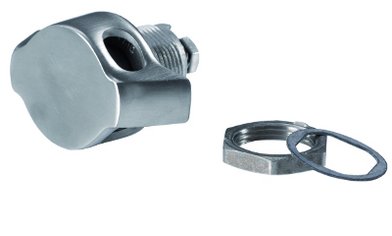

Knebel-Drehriegel VD1

Einschraubbar
Rechts- und linksschließend einsetzba

ArtNr.	Merken
3070-0702-85-05

Knebel-Drehriegel D1

Knebel-Drehriegel einschraubbar für Gehäuse mit Einbauöffnung 22,5 x 20,1 mm und 23,1 x 20,2 mm.
Rechts- und linksschließend.


3070-7502-00-00	nicht abschließbar		90 °
3070-7502-13-30		1333, 333	90 °
3070-7502-40-50		405	90 °
3070-7502-45-50		455	90 °

Knebel-Drehriegel R1

Einschraubbar
Rechts- und linksschließend einsetzbar
Wahlweise mit oder ohne Schließzylinder
Der Schlüssel ist in beiden Stellungen abziehbar
Für Schließzungen mit einer Aufnahme-Aussparung von 15x15 mm

			Merken
3070-7347-02-00		linksschließend von 12 nach 9 Uhr
3070-7347-92-00		rechtsschließend von 12 nach 3 Uhr

Knebel-Drehriegel TD1

Einschraubbar
Rechts- und linksschließend einsetzbar
Erdung durch Erdungsmutter
Türstärke max. 8 mm

					Merken
3070-0702-95-05		Edelstahl 1.4401	roh, Griff poliert	mit korrekt montierter Dichtscheibe IP65
3070-7393-00-00		GDZn	verchromt	mit korrekt montierter Dichtscheibe IP65

Knebel-Drehriegel TD1, abschließbar

Einschraubbar
Rechts- und linksschließend einsetzbar
Erdung durch Erdungsmutter
Türstärke max. 8 mm

ArtNr.	Merken
3070-7393-13-33	1333, 333	GDZn	verchromt	IP54

Drehriegel, kleine Ausführung E1

Einschraubbar
Rechts- und linksschließend einsetzbar
Einbau ohne Demontage möglich
Komplett vormontiert


3070-7322-11-15	Vierkant 6 mm	GDZn	verchromt	24 mm	13.5 mm
3070-7322-11-20	Vierkant 6 mm	GDZn	verchromt	24 mm	19.5 mm
3070-7322-19-15	Schlitz	GDZn	verchromt	24 mm	13.5 mm
3070-7322-19-20	Schlitz	GDZn	verchromt	24 mm	19.5 mm

Knebel-Drehriegel, kleine Ausführung

Einschraubbar
Rechts- und linksschließend einsetzbar
Der Schlüssel ist in beiden Stellungen abziehbar
Rundzylinder mit Edelstahlkappe


3070-0324-10-15	Gehäuse und Knebel: Zinkdruckguß Befestigungsteile: Stahl verzinkt	2233	13.5 mm	24 mm	schwarz
3070-0324-20-15	Gehäuse und Knebel: Zinkdruckguß Befestigungsteile: Stahl verzinkt	2233	13.5 mm	24 mm	verchromt
3070-0324-10-20	Gehäuse und Knebel: Zinkdruckguß Befestigungsteile: Stahl verzinkt	2233	19.5 mm	24 mm	schwarz
3070-0324-20-20	Gehäuse und Knebel: Zinkdruckguß Befestigungsteile: Stahl verzinkt	2233	19.5 mm	24 mm	verchromt

Knebel-Drehriegel, kleine Ausführung E1

Einschraubbar
Rechts- und linksschließend einsetzbar
Der Schlüssel ist in beiden Stellungen abziehbar
Rundzylinder mit Edelstahlkappe


3070-0324-30-15	Gehäuse und Knebel: Zinkdruckguß Befestigungsteile: Stahl verzinkt	2233	13.5 mm	24 mm	schwarz
3070-0324-40-15	Gehäuse und Knebel: Zinkdruckguß Befestigungsteile: Stahl verzinkt	2233	13.5 mm	24 mm	verchromt
3070-0324-30-20	Gehäuse und Knebel: Zinkdruckguß Befestigungsteile: Stahl verzinkt	2233	19.5 mm	24 mm	schwarz
3070-0324-40-20	Gehäuse und Knebel: Zinkdruckguß Befestigungsteile: Stahl verzinkt	2233	19.5 mm	24 mm	verchromt
