3070-7604-12-01

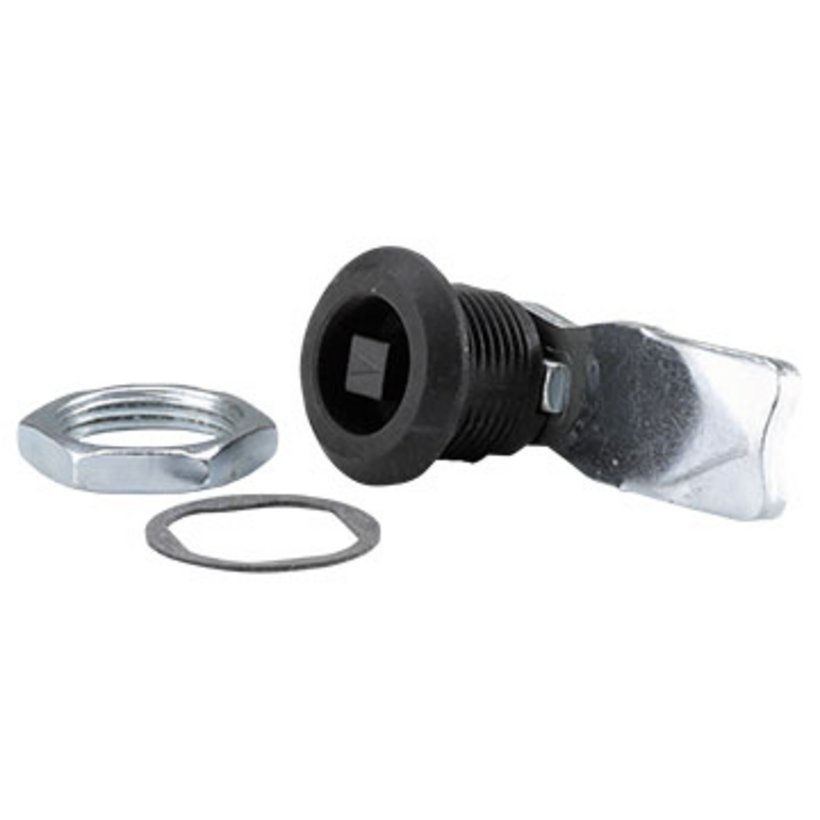

Drehriegel vormontiert
- Auslieferungszustand: für Schließung von 12 nach 9 Uhr (bei senkrecht stehender Schließzunge).
Produktbeschreibung
Drehriegel vormontiert, einschraubbar.
Rechts- und linksschließend einsetzbar.
Einbau ohne Demontage möglich.
Die Lager der Schließzunge wird durch die Lage der Betätigung oder deren Kennzeichnung angezeigt.
Betätigungsbolzen grundsätzlich aus Metall.
Technische Daten
-
Artikelnummer: 3070-7604-12-01
-

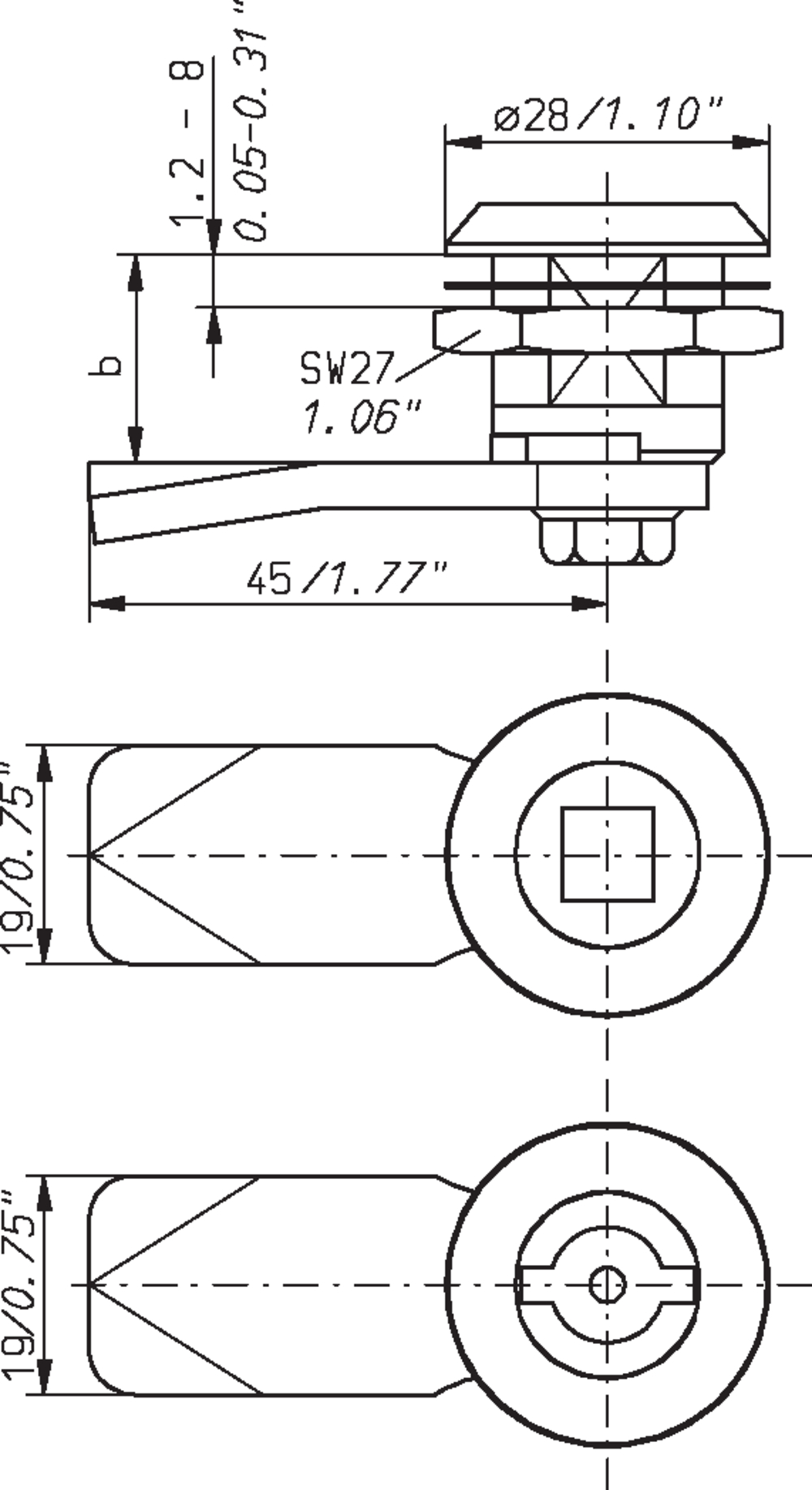

Maß L: 45 mm
-
Material: GDZn
-
Oberfläche: schwarz
-
Ausführung: Vierkant 7 mm
-
Maß b: 22 mm
-
Schließweg: 90 °
-

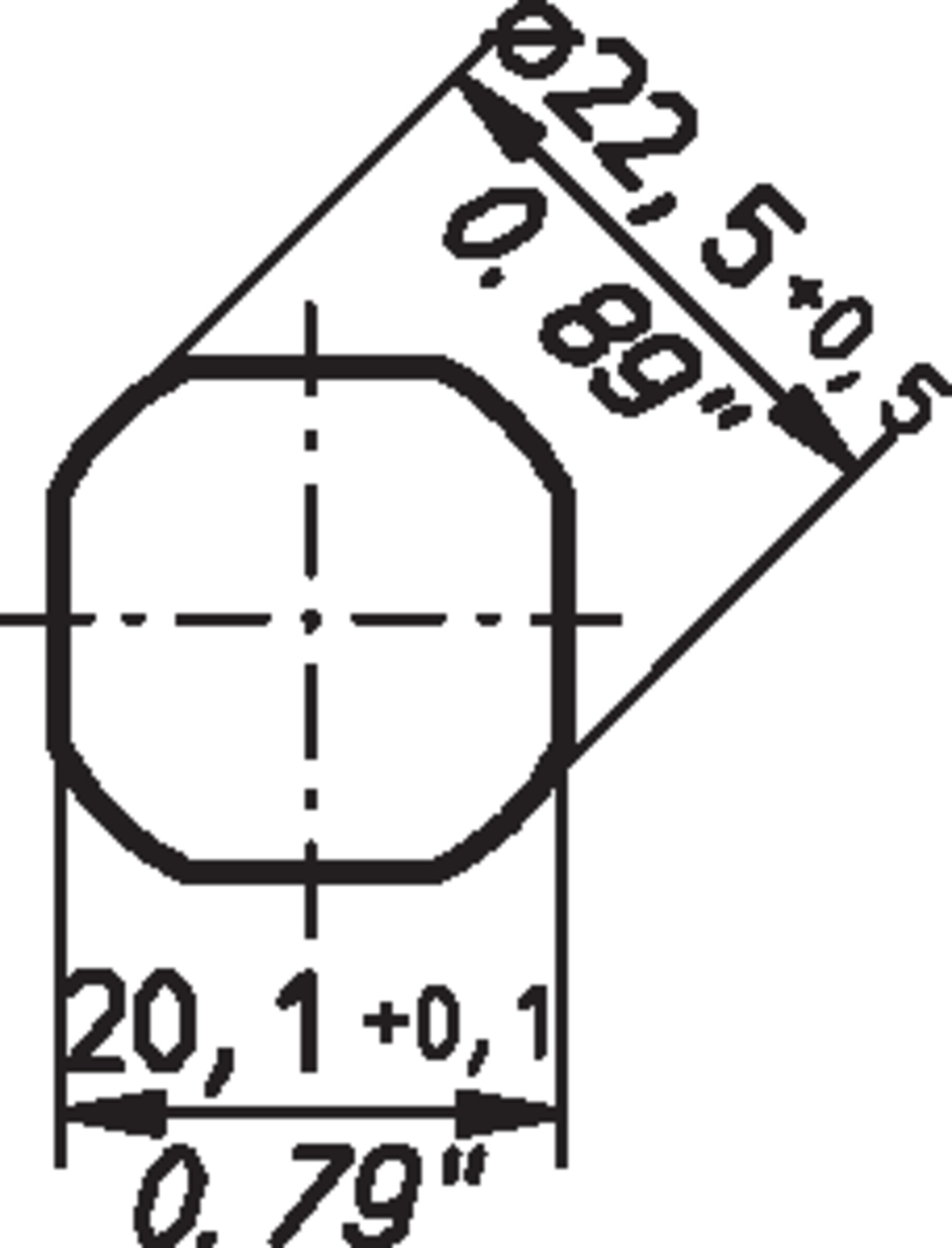

Einbauöffnung: 22,5 x 20,1 mm
-
Schutzart: IP65
Hinweis

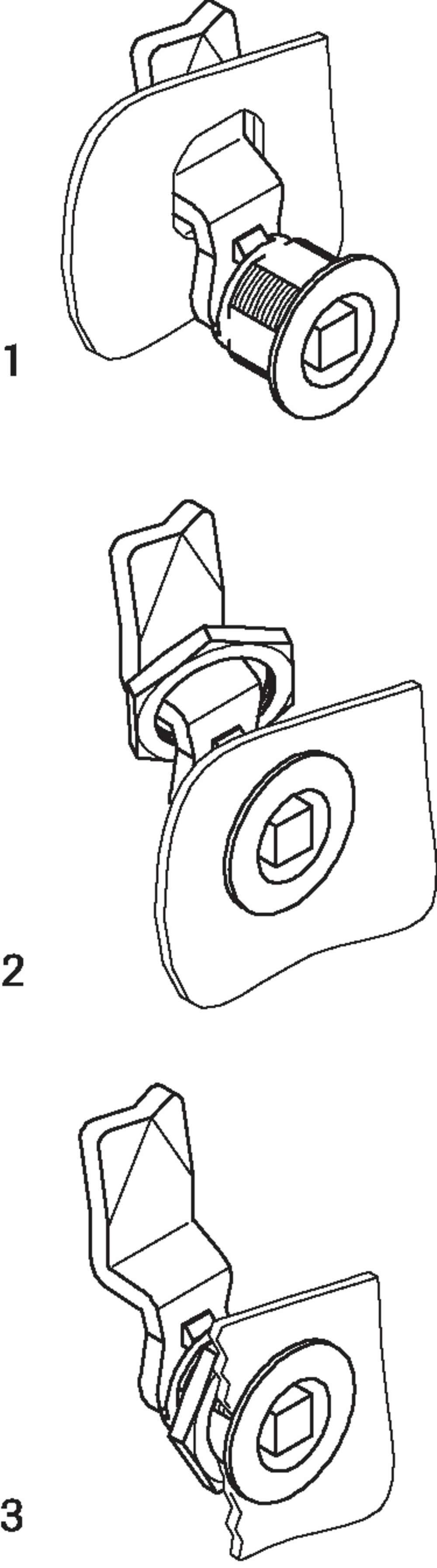

- Durch Drehen der Schließzunge und des gesamten Drehriegels um 90° sind die Drehriegel passend für Linksanschlag umgerüstet. Andere Ausführung auf Anfrage.

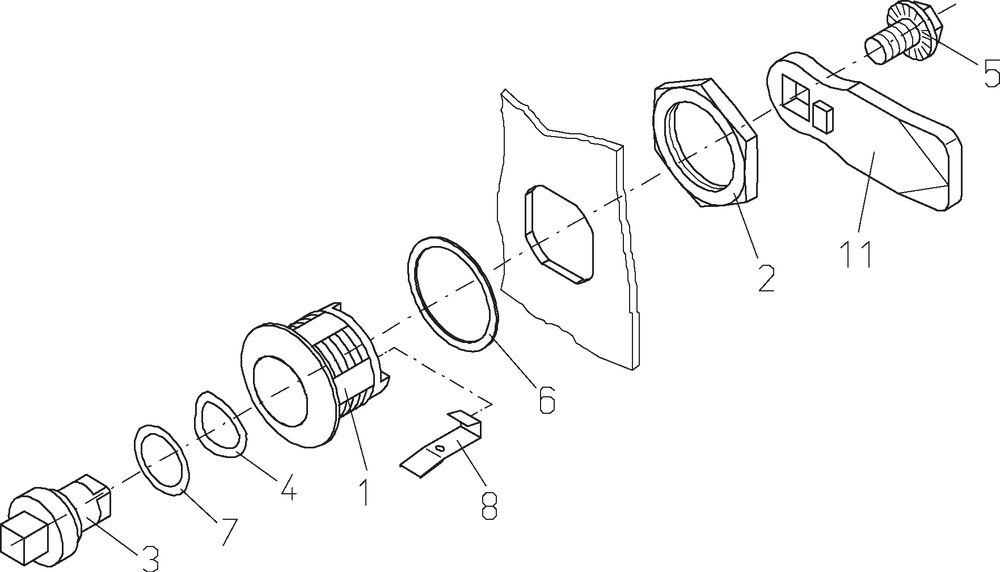

- Ein Drehriegel komplett wie auf Explosionszeichnung gezeigt, Mutter lose.
