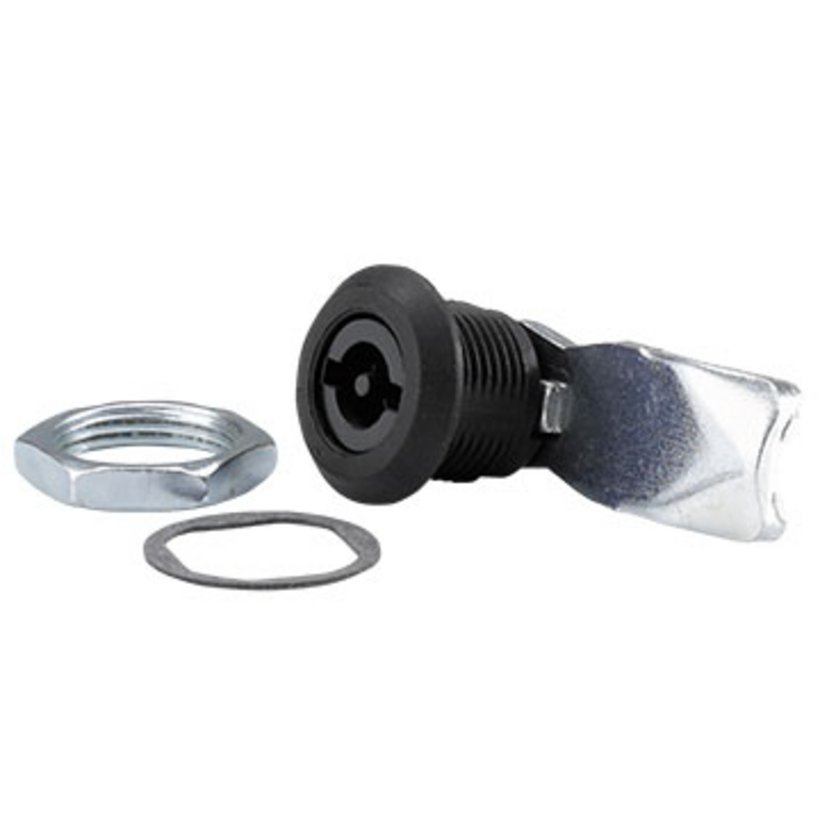

Drehriegel vormontiert

3070-7604-14-03

Drehriegel vormontiert

  • Auslieferungszustand: für Schließung von 12 nach 9 Uhr (bei senkrecht stehender Schließzunge).

Produktbeschreibung

Drehriegel vormontiert, einschraubbar.

Rechts- und linksschließend einsetzbar.

Einbau ohne Demontage möglich.

Die Lager der Schließzunge wird durch die Lage der Betätigung oder deren Kennzeichnung angezeigt.

Betätigungsbolzen grundsätzlich aus Metall.

Technische Daten

  • Artikelnummer: 3070-7604-14-03
  • Maß L: 45 mm
  • Material: Kunststoff
  • Oberfläche: schwarz
  • Ausführung: Doppelbart 3 mm
  • Maß b: 22 mm
  • Schließweg: 90 °
  • Einbauöffnung: 22,5 x 20,1 mm
  • Schutzart: IP65

Hinweis

  • Durch Drehen der Schließzunge und des gesamten Drehriegels um 90° sind die Drehriegel passend für Linksanschlag umgerüstet. Andere Ausführung auf Anfrage.
  • Ein Drehriegel komplett wie auf Explosionszeichnung gezeigt, Mutter lose.
Schlüssel für Gehäuse
3070-0031-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Vierkant 6 mm
Schlüssel für Gehäuse
3070-0032-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Vierkant 7 mm
Schlüssel für Gehäuse
3070-0033-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Vierkant 8 mm
Schlüssel für Gehäuse
3070-0034-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Doppelbart 3 mm
Schlüssel für Gehäuse
3070-0035-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Doppelbart 5 mm
Schlüssel für Gehäuse
3070-0036-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Dreikant 7 mm
Schlüssel für Gehäuse
3070-0037-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Dreikant 8 mm
Schlüssel für Gehäuse
3070-0038-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Daimler-Benz
Schließzunge Typ D
3070-0304-06-35
Schließzunge Typ D
b-Maß
6 mm
Schließzungenlänge
35 mm
Schließzunge Typ D
3070-0304-06-00
Schließzunge Typ D
b-Maß
6 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0304-10-35
Schließzunge Typ D
b-Maß
10 mm
Schließzungenlänge
35 mm
Schließzunge Typ D
3070-0304-10-00
Schließzunge Typ D
b-Maß
10 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0304-14-00
Schließzunge Typ D
b-Maß
14 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0304-16-00
Schließzunge Typ D
b-Maß
16 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0304-18-25
Schließzunge Typ D
b-Maß
18 mm
Schließzungenlänge
25 mm
Schließzunge Typ D
3070-0304-18-35
Schließzunge Typ D
b-Maß
18 mm
Schließzungenlänge
35 mm
Schließzunge Typ D
3070-0304-15-00
Schließzunge Typ D
b-Maß
18 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0704-18-05
Schließzunge Typ D
b-Maß
18 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0304-20-35
Schließzunge Typ D
b-Maß
20 mm
Schließzungenlänge
35 mm
Schließzunge Typ D
3070-0304-18-00
Schließzunge Typ D
b-Maß
20 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0304-22-35
Schließzunge Typ D
b-Maß
22 mm
Schließzungenlänge
35 mm
Schließzunge Typ D
3070-0304-20-00
Schließzunge Typ D
b-Maß
22 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0704-22-05
Schließzunge Typ D
b-Maß
22 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0304-24-35
Schließzunge Typ D
b-Maß
24 mm
Schließzungenlänge
35 mm
Schließzunge Typ D
3070-0304-28-35
Schließzunge Typ D
b-Maß
28 mm
Schließzungenlänge
35 mm
Schließzunge Typ D
3070-0304-29-00
Schließzunge Typ D
b-Maß
28 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0304-32-00
Schließzunge Typ D
b-Maß
32 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0304-35-35
Schließzunge Typ D
b-Maß
35 mm
Schließzungenlänge
35 mm
Schließzunge Typ D
3070-0304-35-00
Schließzunge Typ D
b-Maß
35 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0304-40-00
Schließzunge Typ D
b-Maß
40 mm
Schließzungenlänge
45 mm
Schließzunge Typ D
3070-0304-50-00
Schließzunge Typ D
b-Maß
50 mm
Schließzungenlänge
45 mm
Hakenschließzunge Drehriegel
3070-0304-23-00
Hakenschließzunge Drehriegel
Material
Stahlblech
Oberfläche
verzinkt
Ausführung
Kleine Ausführung
Hakenschließzunge Drehriegel
3070-0304-28-00
Hakenschließzunge Drehriegel
Material
Stahlblech
Oberfläche
verzinkt
Ausführung
Große Ausführung
Schubstangenantrieb ohne Zunge
3070-0314-00-00
Schubstangenantrieb ohne Zunge
Material
Stahlblech
Oberfläche
verzinkt
Schutzkappe
3070-0300-41-03
Schutzkappe
Material
Polypropylen (PP)
Oberfläche
schwarz
Öffnungsgriff
3070-0300-47-03
Öffnungsgriff
Material
Polyamid (PA)
Oberfläche
schwarz
Standpult H335, Stahlblech, 2-türig
0335-1010-49-07
Standpult H335, Stahlblech, 2-türig
Breite
1000 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP54
Type 1, 12
Standpult H335, Stahlblech, 2-türig
0335-1010-49-17
Standpult H335, Stahlblech, 2-türig
Breite
1000 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP54
Type 1, 12
Standpult H335, Stahlblech, 2-türig
0335-1210-49-07
Standpult H335, Stahlblech, 2-türig
Breite
1200 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP54
Type 1, 12
Standpult H335, Stahlblech, 2-türig
0335-1210-49-17
Standpult H335, Stahlblech, 2-türig
Breite
1200 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP54
Type 1, 12
Standpult H335, Stahlblech, 1-türig
0335-5010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
500 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Standpult H335, Stahlblech, 1-türig
0335-5010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
500 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Standpult H335, Stahlblech, 1-türig
0335-6010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
600 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Standpult H335, Stahlblech, 1-türig
0335-6010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
600 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Standpult H335, Stahlblech, 1-türig
0335-8010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
800 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Standpult H335, Stahlblech, 1-türig
0335-8010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
800 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Als PDF speichern Als PDF speichern Direkt-Anfrage
Drehriegel vormontiert
Drehriegel vormontiert
Drehriegel vormontiert, einschraubbar.
Rechts- und linksschließend einsetzbar.
Einbau ohne Demontage möglich.
Die Lager der Schließzunge wird durch die Lage der Betätigung oder deren Kennzeichnung angezeigt.
Betätigungsbolzen grundsätzlich aus Metall.

Merken
Vierkant 6 mm
GDZn
verchromt
45 mm
18 mm
Vierkant 6 mm
GDZn
schwarz
45 mm
18 mm
Vierkant 6 mm
Edelstahl
Blank
45 mm
18 mm
Vierkant 7 mm
GDZn
verchromt
45 mm
18 mm
Vierkant 7 mm
GDZn
schwarz
45 mm
18 mm
Vierkant 7 mm
Kunststoff
schwarz
45 mm
18 mm
Vierkant 7 mm
Edelstahl
Blank
45 mm
18 mm
Vierkant 8 mm
GDZn
verchromt
45 mm
18 mm
Vierkant 8 mm
GDZn
schwarz
45 mm
18 mm
Vierkant 8 mm
Kunststoff
schwarz
45 mm
18 mm
Vierkant 8 mm
Edelstahl
Blank
45 mm
18 mm
Vierkant 8 mm
Kunststoff
schwarz
35 mm
18 mm
Doppelbart 3 mm
GDZn
verchromt
45 mm
18 mm
Doppelbart 3 mm
GDZn
schwarz
45 mm
18 mm
Doppelbart 3 mm
Kunststoff
schwarz
45 mm
18 mm
3mm Doppelbart
Edelstahl
Blank
45 mm
18 mm
Doppelbart 3 mm
Kunststoff
schwarz
35 mm
18 mm
Dreikant 8 mm
GDZn
verchromt
45 mm
18 mm
Dreikant 8 mm
GDZn
schwarz
45 mm
18 mm
Dreikant 8 mm
Kunststoff
schwarz
45 mm
18 mm
Dreikant 8 mm
Edelstahl
Blank
45 mm
18 mm
Daimler-Benz
GDZn
verchromt
45 mm
18 mm
Daimler-Benz
GDZn
schwarz
45 mm
18 mm
Daimler-Benz
Kunststoff
schwarz
45 mm
18 mm
Daimler-Benz
Edelstahl
Blank
45 mm
18 mm
Daimler-Benz
Kunststoff
schwarz
35 mm
18 mm
Dreikant 7 mm
GDZn
verchromt
45 mm
18 mm
Dreikant 7 mm
GDZn
schwarz
45 mm
18 mm
Dreikant 7 mm
Kunststoff
schwarz
45 mm
18 mm
Dreikant 7 mm
Edelstahl
Blank
45 mm
18 mm
Doppelbart 5 mm
GDZn
verchromt
45 mm
18 mm
Doppelbart 5 mm
GDZn
schwarz
45 mm
18 mm
Doppelbart 5 mm
Kunststoff
schwarz
45 mm
18 mm
Doppelbart 5 mm
Edelstahl
Blank
45 mm
18 mm
Doppelbart 5 mm
Kunststoff
schwarz
35 mm
18 mm
Schlitz 2 mm
GDZn
verchromt
45 mm
18 mm
Schlitz 2 mm
GDZn
schwarz
45 mm
18 mm
Schlitz 2 mm
Kunststoff
schwarz
45 mm
18 mm
Schlitz 2 mm
Edelstahl
Blank
45 mm
18 mm
Knebelgriff
Kunststoff
schwarz
45 mm
18 mm
Sterngriff
Kunststoff
schwarz
45 mm
18 mm
Vierkant 6 mm
GDZn
verchromt
45 mm
22 mm
Vierkant 6 mm
GDZn
schwarz
45 mm
22 mm
Vierkant 6 mm
Edelstahl
Blank
45 mm
22 mm
Vierkant 7 mm
GDZn
verchromt
45 mm
22 mm
Vierkant 7 mm
GDZn
schwarz
45 mm
22 mm
Vierkant 7 mm
Kunststoff
schwarz
45 mm
22 mm
Vierkant 7 mm
Edelstahl
Blank
45 mm
22 mm
Vierkant 8 mm
GDZn
verchromt
45 mm
22 mm
Vierkant 8 mm
GDZn
schwarz
45 mm
22 mm
Vierkant 8 mm
Kunststoff
schwarz
45 mm
22 mm
Vierkant 8 mm
Edelstahl
Blank
45 mm
22 mm
Doppelbart 3 mm
GDZn
verchromt
45 mm
22 mm
Doppelbart 3 mm
GDZn
schwarz
45 mm
22 mm
Doppelbart 3 mm
Kunststoff
schwarz
45 mm
22 mm
Doppelbart 3 mm
Edelstahl
Blank
45 mm
22 mm
Dreikant 8 mm
GDZn
verchromt
45 mm
22 mm
Dreikant 8 mm
GDZn
schwarz
45 mm
22 mm
Dreikant 8 mm
Edelstahl
Blank
45 mm
22 mm
Daimler-Benz
GDZn
verchromt
45 mm
22 mm
Daimler-Benz
GDZn
schwarz
45 mm
22 mm
Daimler-Benz
Edelstahl
Blank
45 mm
22 mm
Dreikant 7 mm
GDZn
verchromt
45 mm
22 mm
Dreikant 7 mm
GDZn
schwarz
45 mm
22 mm
Dreikant 7 mm
Edelstahl
Blank
45 mm
22 mm
Doppelbart 5 mm
GDZn
verchromt
45 mm
22 mm
Doppelbart 5 mm
GDZn
schwarz
45 mm
22 mm
Doppelbart 5 mm
Kunststoff
schwarz
45 mm
22 mm
Doppelbart 5 mm
Edelstahl
Blank
45 mm
22 mm
Schlitz 2 mm
GDZn
verchromt
45 mm
22 mm
Schlitz 2 mm
GDZn
schwarz
45 mm
22 mm
Schlitz 2 mm
Edelstahl
Blank
45 mm
22 mm

Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da

Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.

Jetzt Berater wählen
