0335-1210-49-17

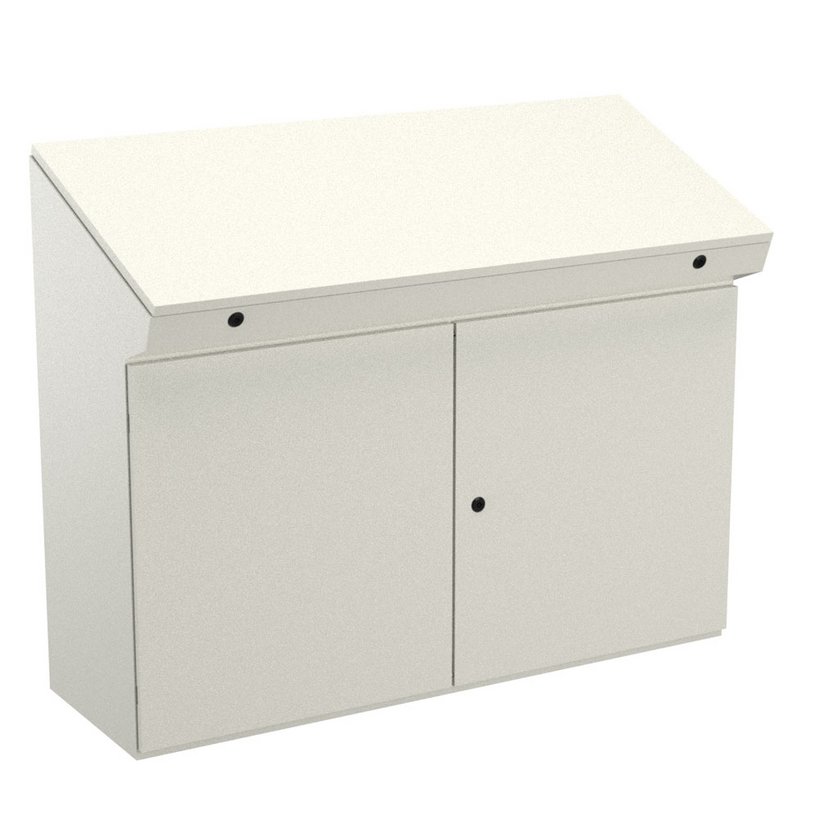

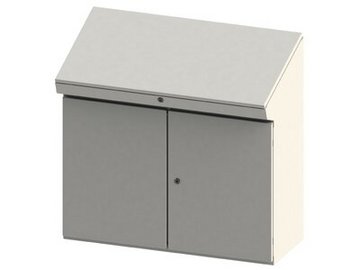

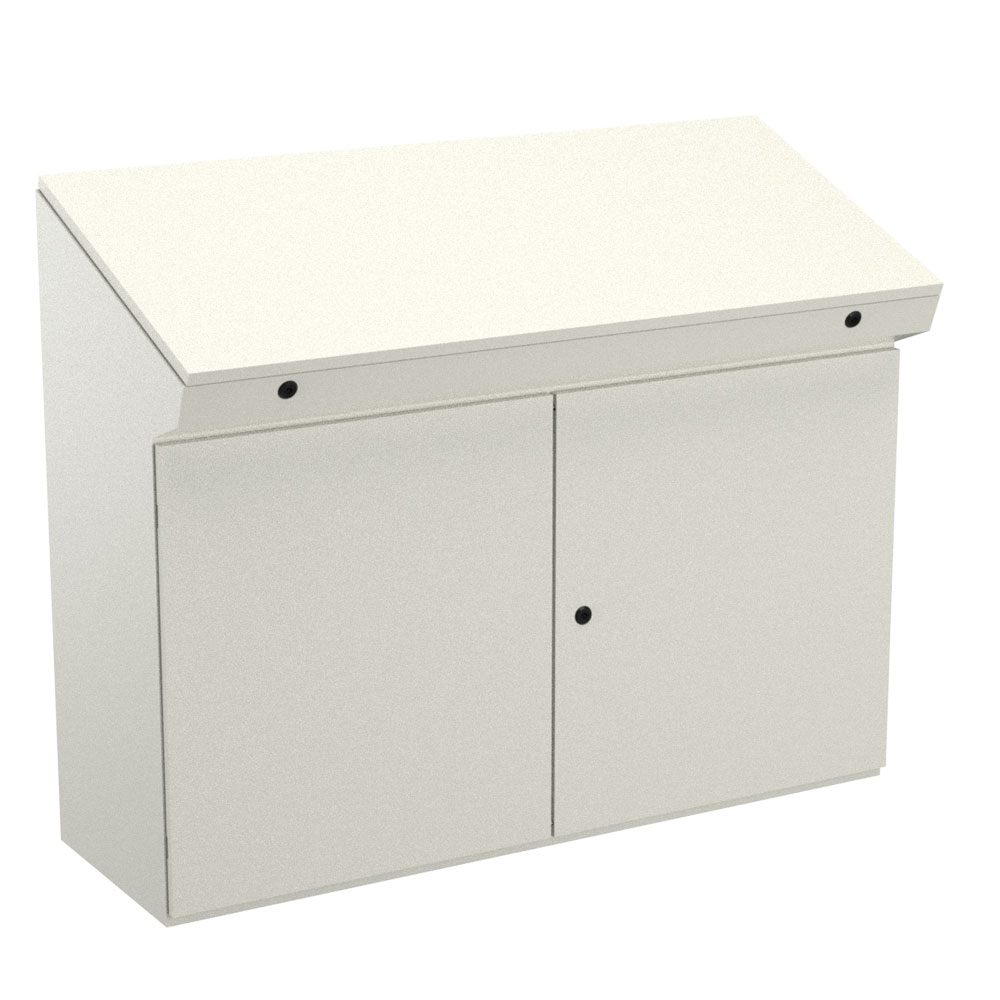

Standpult H335, Stahlblech, 2-türig
- Standpult mit oder ohne Montageplatte
- Ergonomisch gestaltete Pultform
- UL Type 12
Produktbeschreibung
Einsatz als Schaltpult oder Steuerpult, 1-türig oder 2-türig überlappend. Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür, Pultplatte und Korpus.
Tür:
Zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür.
Tür mit nahtlos geschäumter Dichtung, Standardanschlag rechts, Anschlagwechsel ohne Bohren.
Scharniere verdeckt liegend, aus Stahl, Öffnungswinkel 180°.
Verschluss: 1-türig 2 Drehriegel, 2-türig 3-Punkt Schließung.
Betätigung: Standard 3 mm Doppelbart,
Beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen Ø 4,2 mm im 25 mm Raster.
Pultplatte:
Pultplatte mit nahtlos geschäumter Dichtung,
Scharniere verdeckt liegend, aus Stahl, Öffnungswinkel max. 120°, mit Aufhaltestütze rechts (ab B=800 mm beidseitig) Öffnungswinkel 70°,
Verschluss: 1 Drehriegel, ab B1200 2 Drehriegel
Betätigung: Standard 3 mm Doppelbart,
Vorne und hinten mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen Ø 4,2 mm im 25 mm Raster.
Kabeleinführung:
Verschiebbare Kabelplatte, vorbereitet für Klemmgummi.
Glatte Montageplatte auf Rückwand mit Bolzen Standardlänge M8x35, max. 15 mm tiefenverstellbar. Gekantete Montageplatte fix positioniert.
Rückwand geschlossen.
Technische Daten
-
Artikelnummer: 0335-1210-49-17
-
Material: Stahlblech
-
Variante: mit Montageplatte
-
Abmessungen: Breite : 1200 mm Höhe : 977 mm Tiefe : 492 mm
-
Gewicht: 81 kg
-
Blechstärke: Korpus: 1,5 mm
Tür: 2 mm
Pultplatte: 2 mm -
Maximale Einbautiefe: T-116 mm
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Verschluss: Kunststoffgehäuse, Betätigungsbolzen: GDZn schwarz, Schließzunge: sendzimirverzinkt
-
Montageplatte: sendzimirverzinkt, 2,5 mm gekantet
-
Schutzart: IP54
Type 1, 12 -
Schranktyp: Pultsysteme
-
Zulassung: cULus
Hinweis
- Andere Verschlussarten auf Anfrage.
- Edelstahlvarianten auf Anfrage.
- Pult kpl. mit Kabeleinführungsplatte + 1 Schlüssel
