3070-7383-13-33

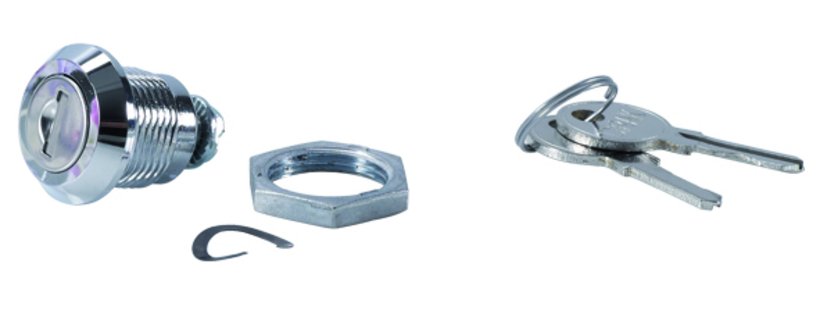

Zylinder-Drehriegel
- Für Einbauöffnung 22,5 x 20,1 mm und 23,1 x 20,2 mm
Produktbeschreibung
Zylinder-Drehriegel einschraubbar für Gehäuse mit Einbauöffnung 22,5 x 20,1 mm und 23,1 x 20,2 mm.
Rechts- und linksschließend einsetzbar.
Passende Schließzunge siehe Zubehör.
Technische Daten
-
Artikelnummer: 3070-7383-13-33
-
PRODUKTGRUPPENNAMEEBENE4: Drehriegel
-
Material: Zinkdruckguss
-
Oberfläche: verchromt
-
Schließweg: 90 °
-

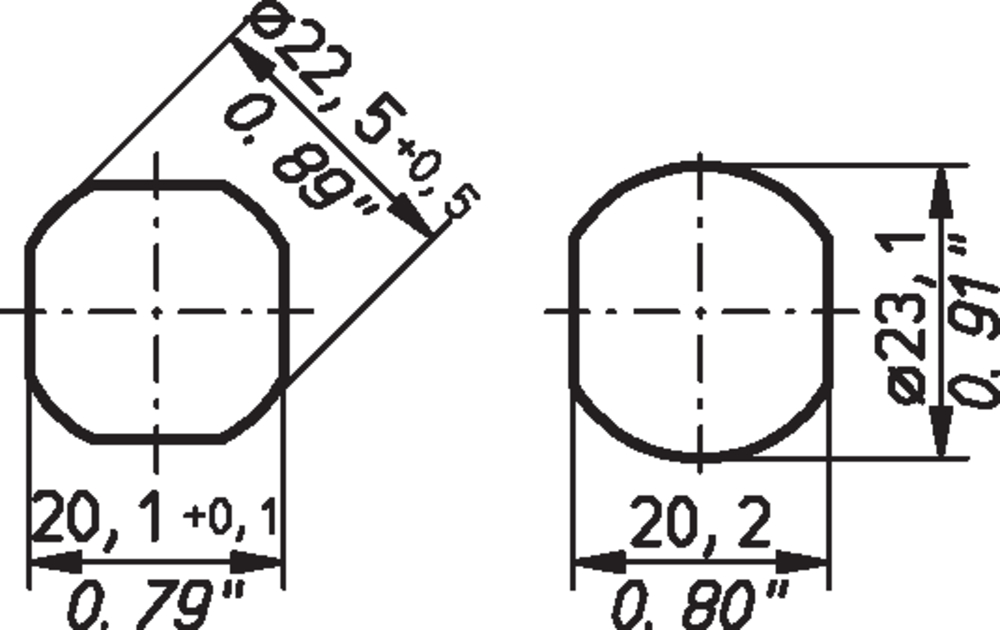

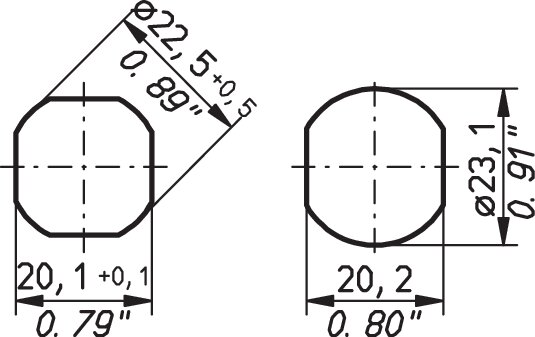

Einbauöffnung: 22,5 x 20,1 mm oder 23,1 x 20,2 mm
-
Schließung: 1333, 333
-
Schutzart: IP40
Hinweis

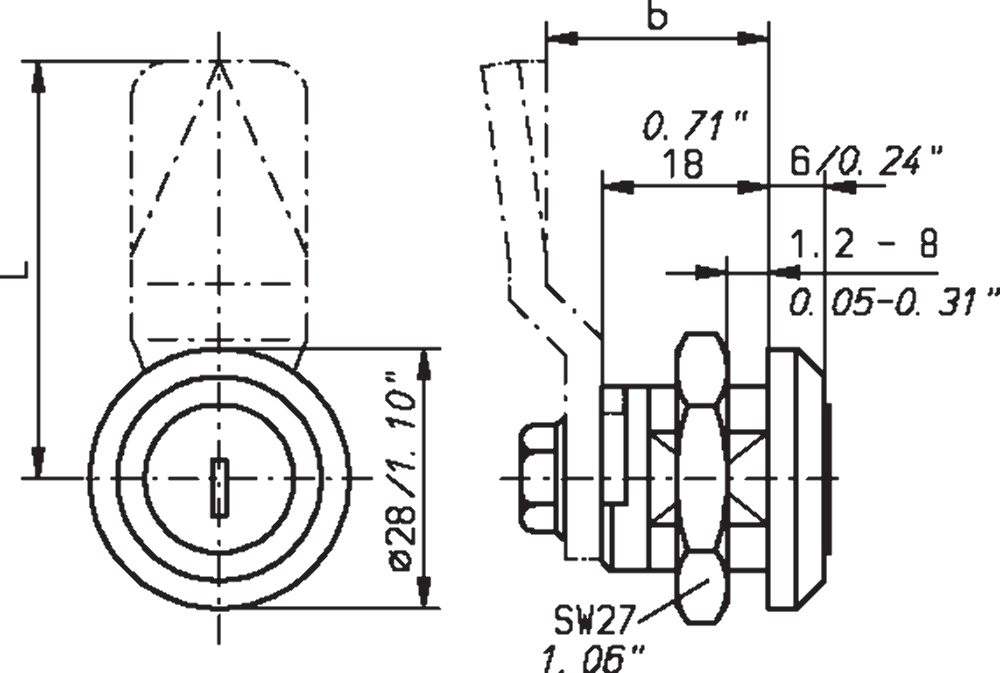

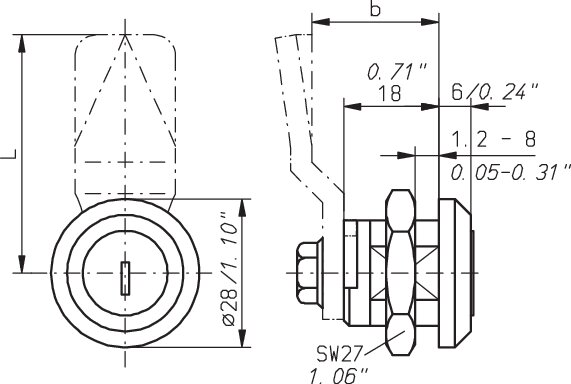

- Für eine passende Auswahl der Schließzunge ermitteln Sie bitte das benötigte Maß „b“ der Kröpfung.
3070-0304-23-00
Hakenschließzunge Drehriegel
Material
Stahlblech
Oberfläche
verzinkt
Ausführung
Kleine Ausführung
3070-0304-28-00
Hakenschließzunge Drehriegel
Material
Stahlblech
Oberfläche
verzinkt
Ausführung
Große Ausführung
0335-1010-49-07
Standpult H335, Stahlblech, 2-türig
Breite
1000 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-1010-49-17
Standpult H335, Stahlblech, 2-türig
Breite
1000 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-1210-49-07
Standpult H335, Stahlblech, 2-türig
Breite
1200 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-1210-49-17
Standpult H335, Stahlblech, 2-türig
Breite
1200 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP54
Type 1, 12
Type 1, 12
0335-5010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
500 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-5010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
500 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-6010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
600 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-6010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
600 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-8010-49-07
Standpult H335, Stahlblech, 1-türig
Breite
800 mm
Höhe
977 mm
Tiefe
492 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
0335-8010-49-17
Standpult H335, Stahlblech, 1-türig
Breite
800 mm
Höhe
977 mm
Tiefe
492 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
2096-6016-60-07
PC-Schrank 2096
Breite
600 mm
Höhe
1600 mm
Tiefe
625 mm
Schutzart
Serienmäßig IP55
NEMA 12 wird erfüllt
NEMA 12 wird erfüllt
2096-6018-60-07
PC-Schrank 2096
Breite
600 mm
Höhe
1800 mm
Tiefe
625 mm
Schutzart
Serienmäßig IP55
NEMA 12 wird erfüllt
NEMA 12 wird erfüllt
